2.4 Создание образа
Задача. Требуется создать образ диска рабочей станции, представленой виртуальной ОС Windows XP. Для этого необходимо наличие настроенного DHCP-сервера на виртуальной машине сервера, инструкция по настройке находиться в лабораторной работе №9, а также не обходимо наличие около 700 мб свободного места на диске сервера, для сохранение образа клиентской ОС.
1) Запускаем виртуальную машину Windows Server 2003, далее запускаем утилиту GHOSTSRV.EXE.
2) Введите имя сессии s1.
3) Выберите опцию Create Image, укажите название файла, в котором будет храниться образ, например client.gho, и месторасположение C:\. Установите переключатель Disk. Щелкните на Accept Client.

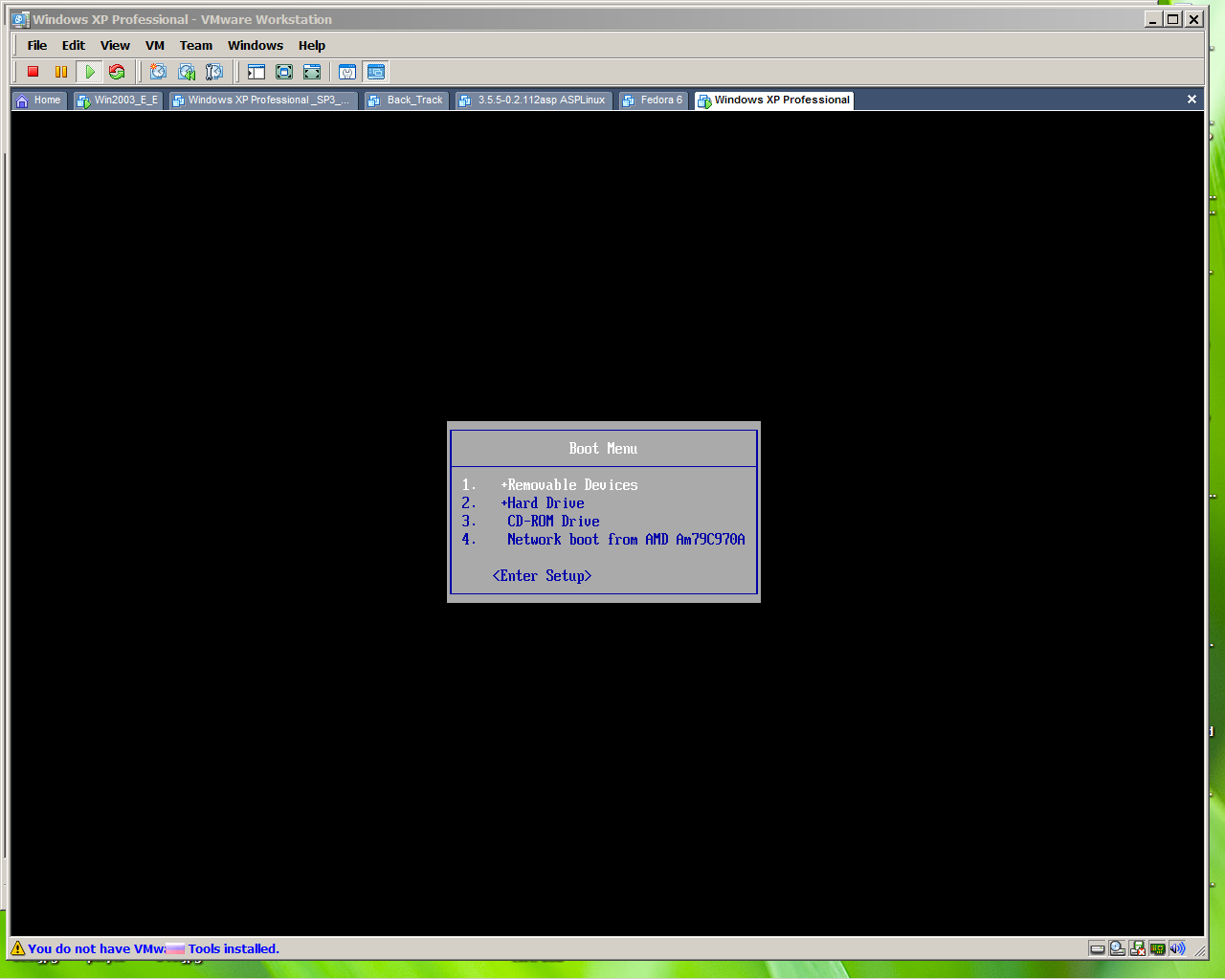

3) Парралельно работающей виртуальной машине сервера, запустите виртуальную машину клиента, но предварительно настройте её на загрузку с CD-ROM и подключите загрузочный образ Ghost-клиента. Нажимайте Esc, сразу после запуска виртуальной машины – для показа списка устройств, с которых можно загрузиться. Выберите из списка пункт: CD-ROM Drive – Enter.

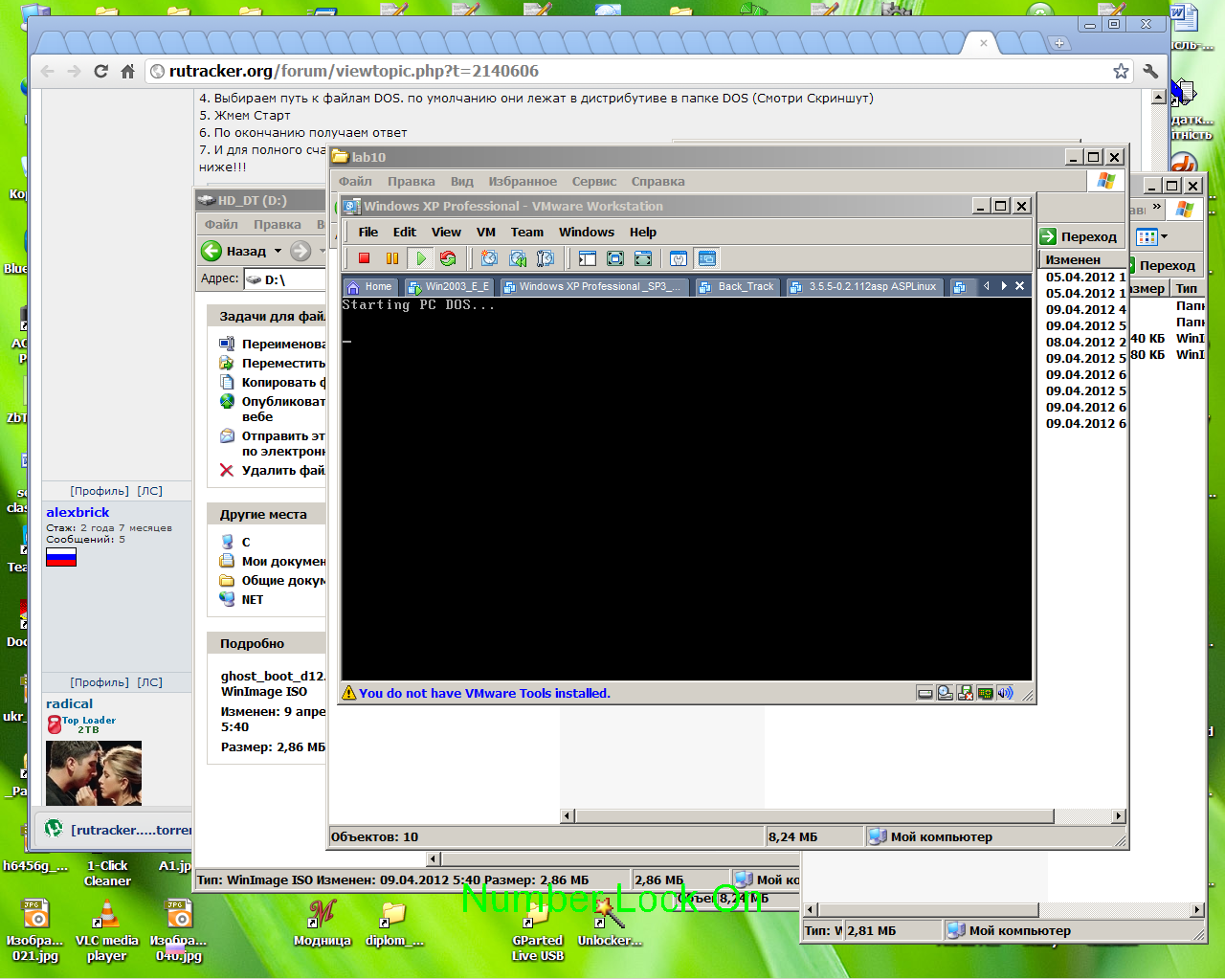

Появиться окно загрузки <Starting PC DOS…>.

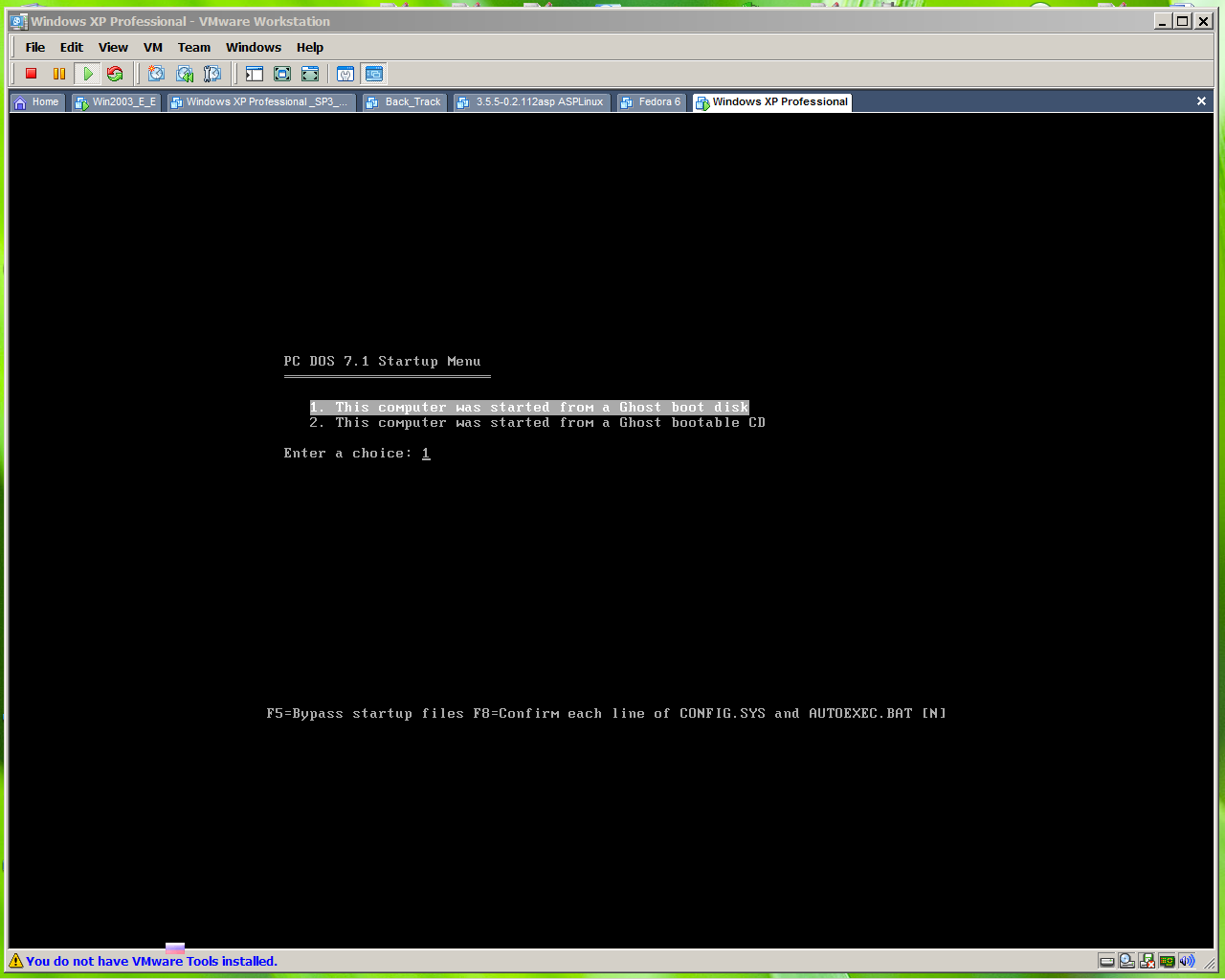

На следующем шаге будет предложено выбрать каким способом загружается Ghost.

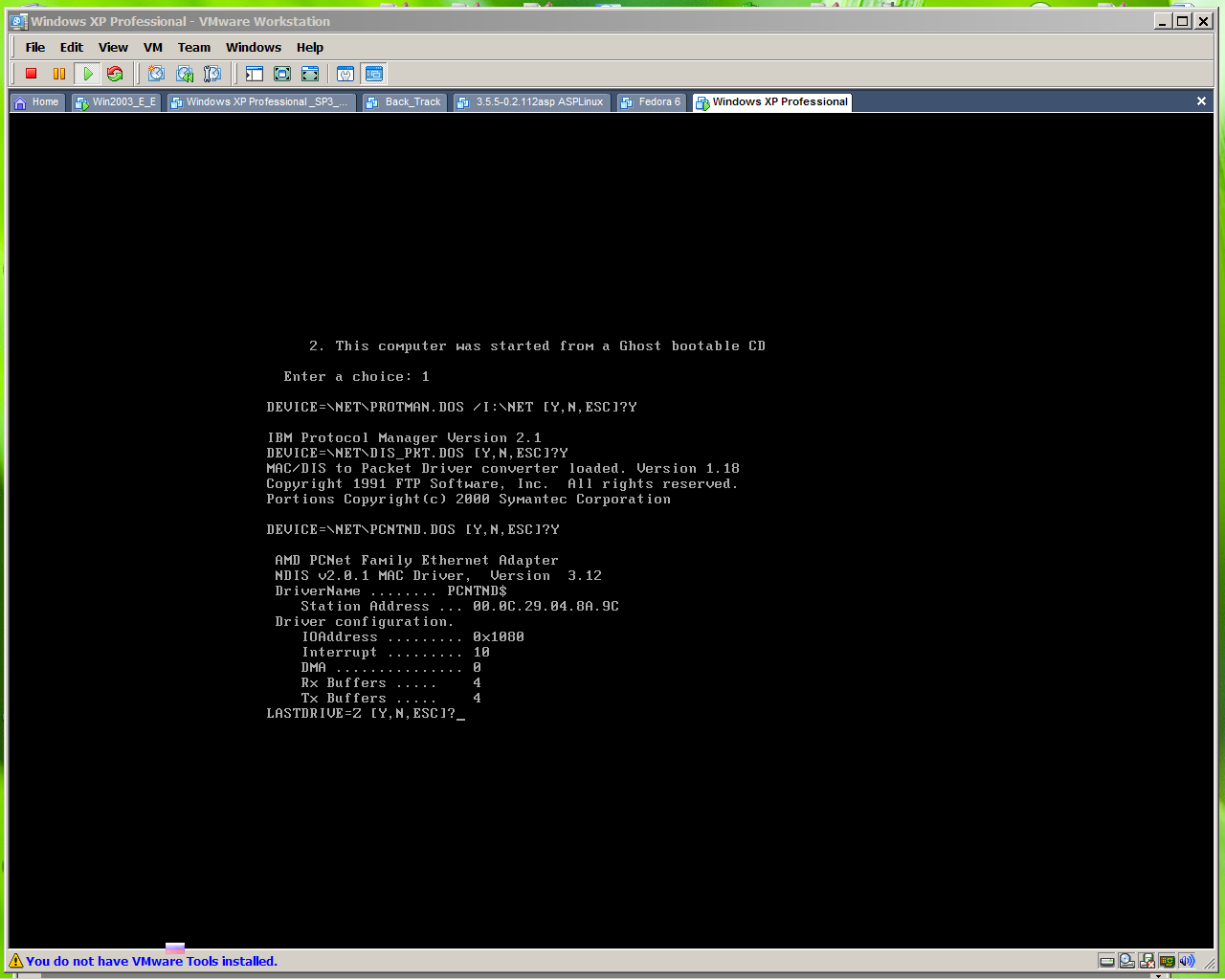

Выбрать 1-пункт: 1. This computer was started from a Ghost boot disk. Нажать клавишу F8 и затем Enter, для пошагового контроля исполнения директив загрузочных файлов: autoexec.bat и config.sys.

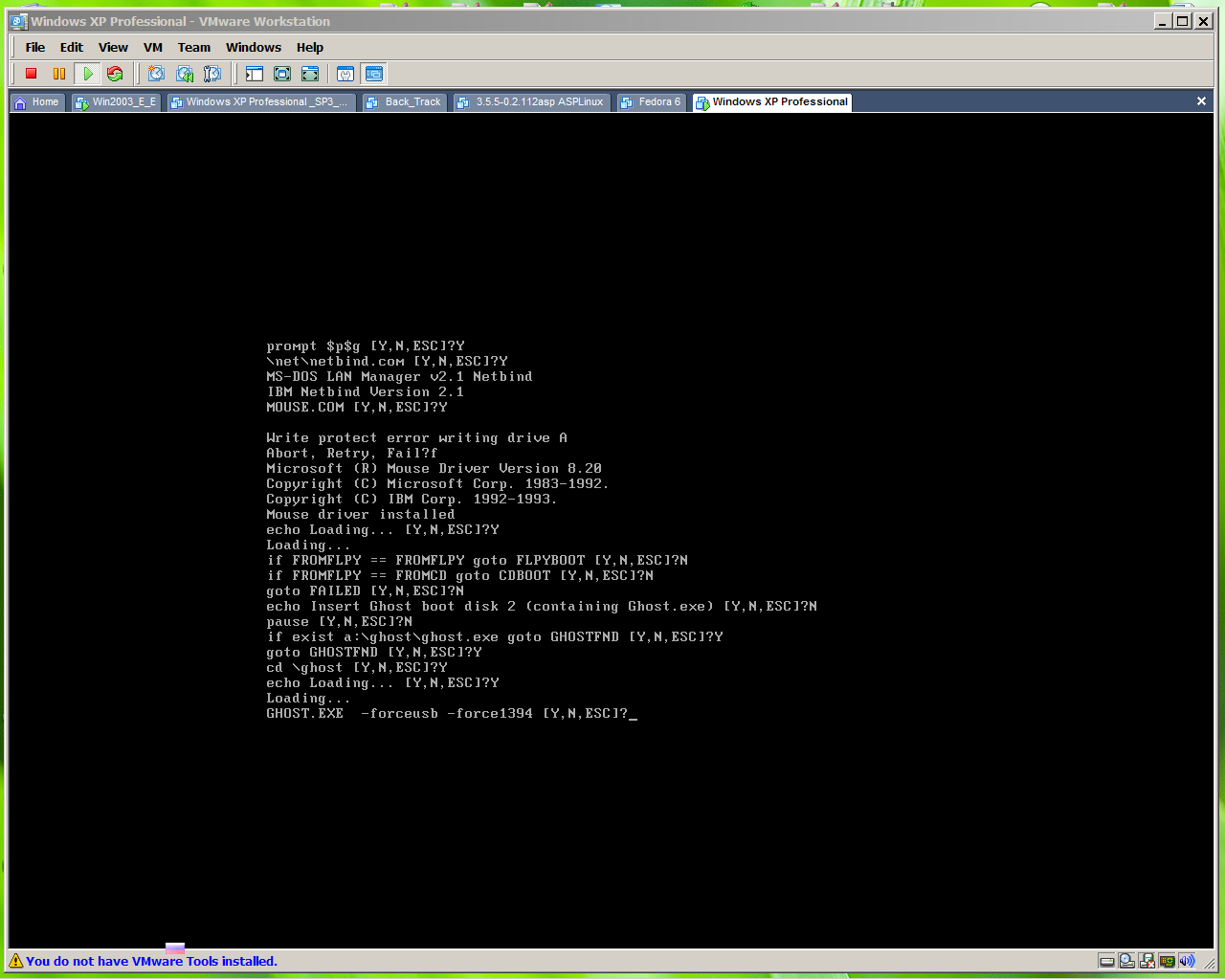

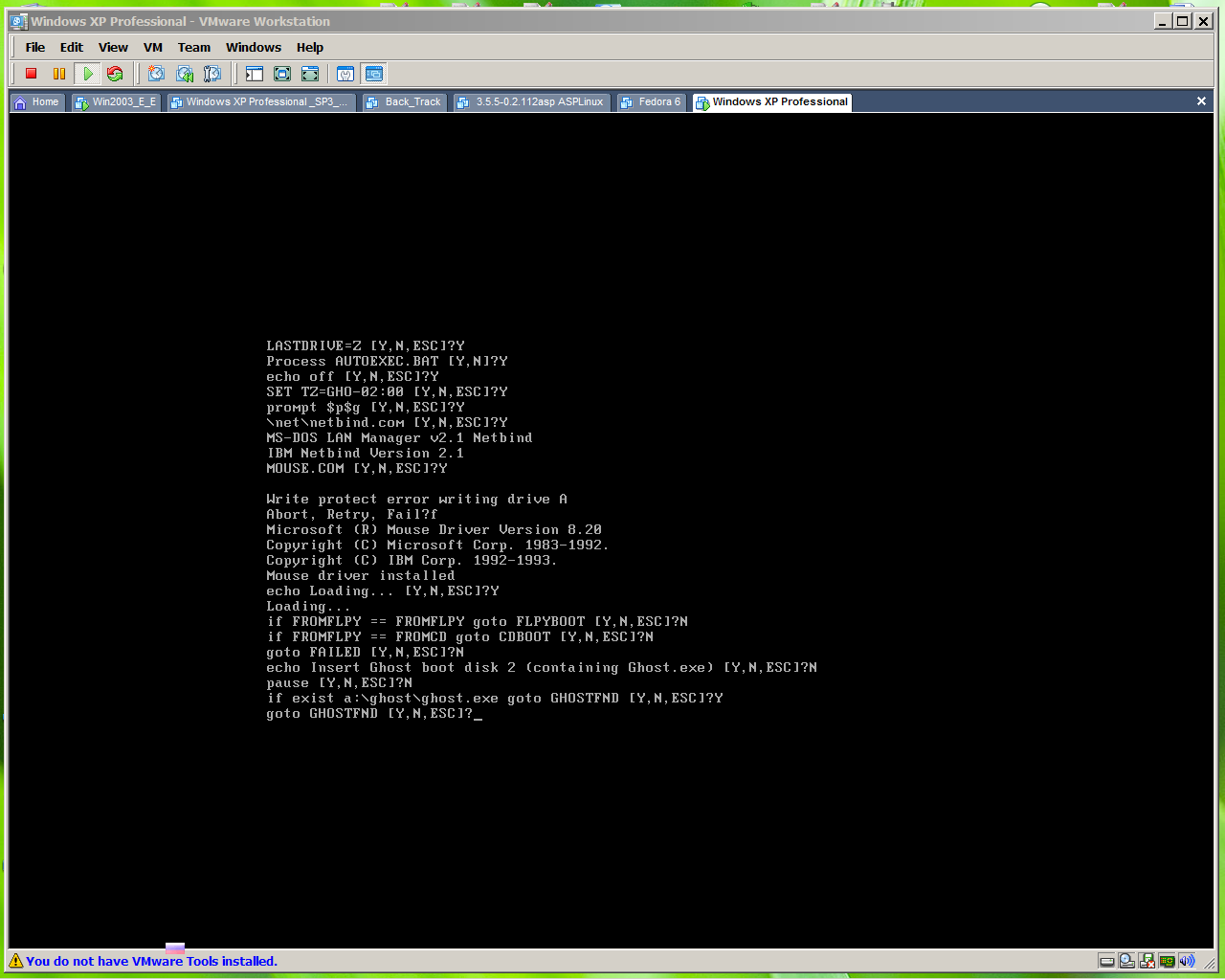

Одобрять или отклонять директивы выводимые на экран согласно приведенного дальше рисунка.
После нажатия «Y» - произойдёт загрузки Ghost.

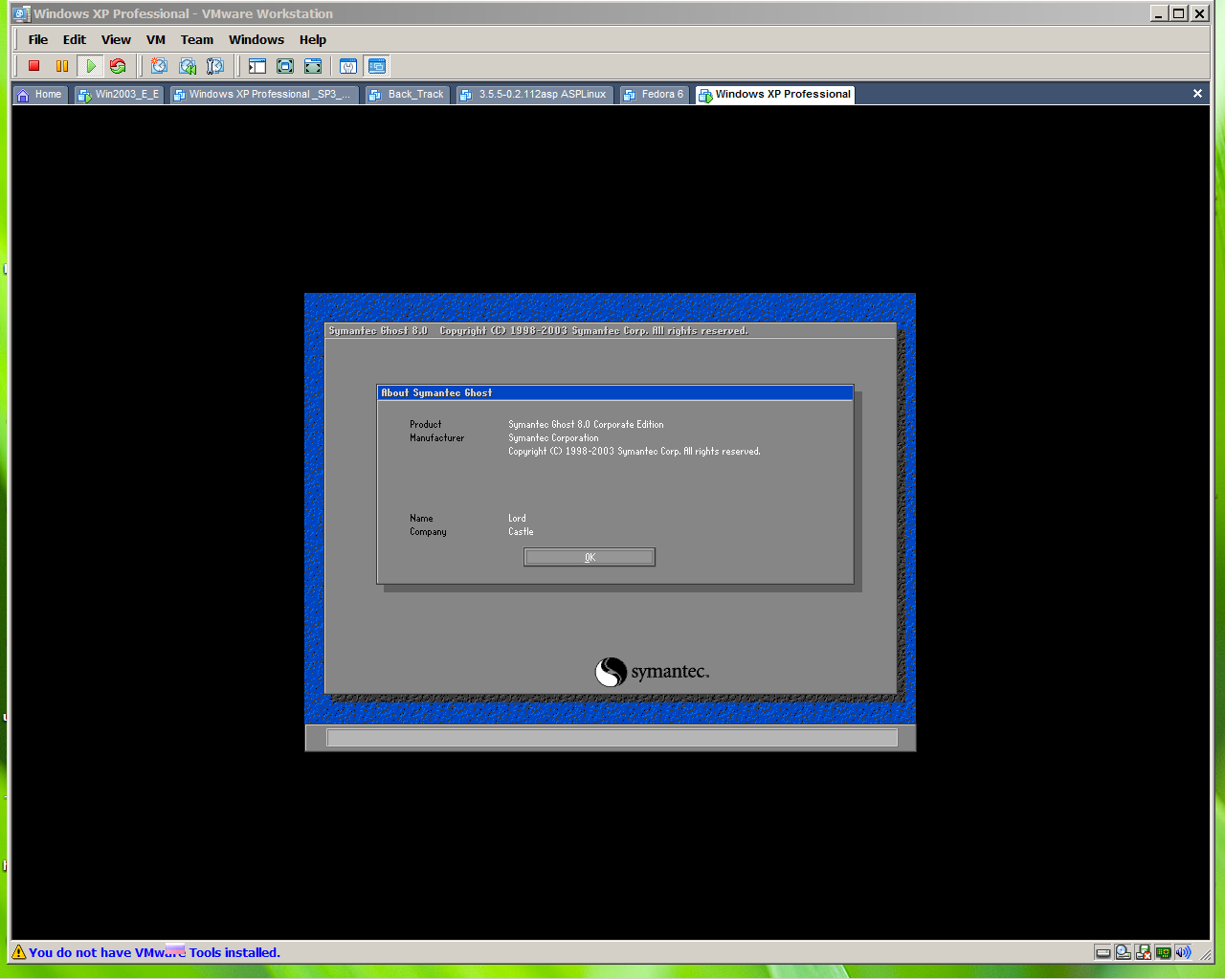

После окончания загрузки щелкните на OK. В меню выберите GhostCast ->Multicast. Если сервер DHCP настроен правильно, то внизу окна программы Ghost будет отображаться строка с IP-адресом, выданым данному клиенту из диапазона разрешенных адресов.
4) Введите имя сессии s1 и введите IP-адрес сервера(10.0.9.y).

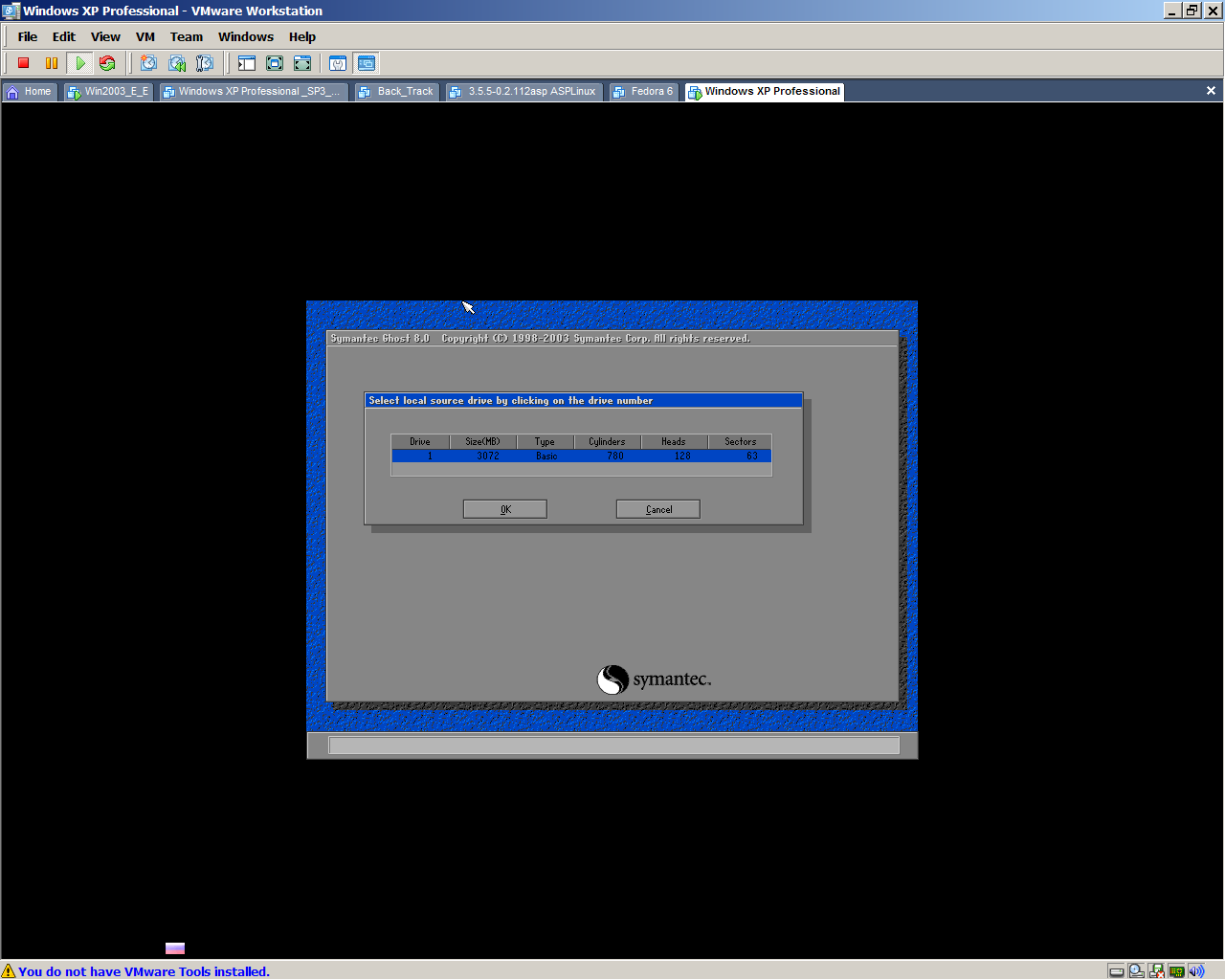

5) В следующем окне согласитесь с предложенным вариантом и щелкните на OK.

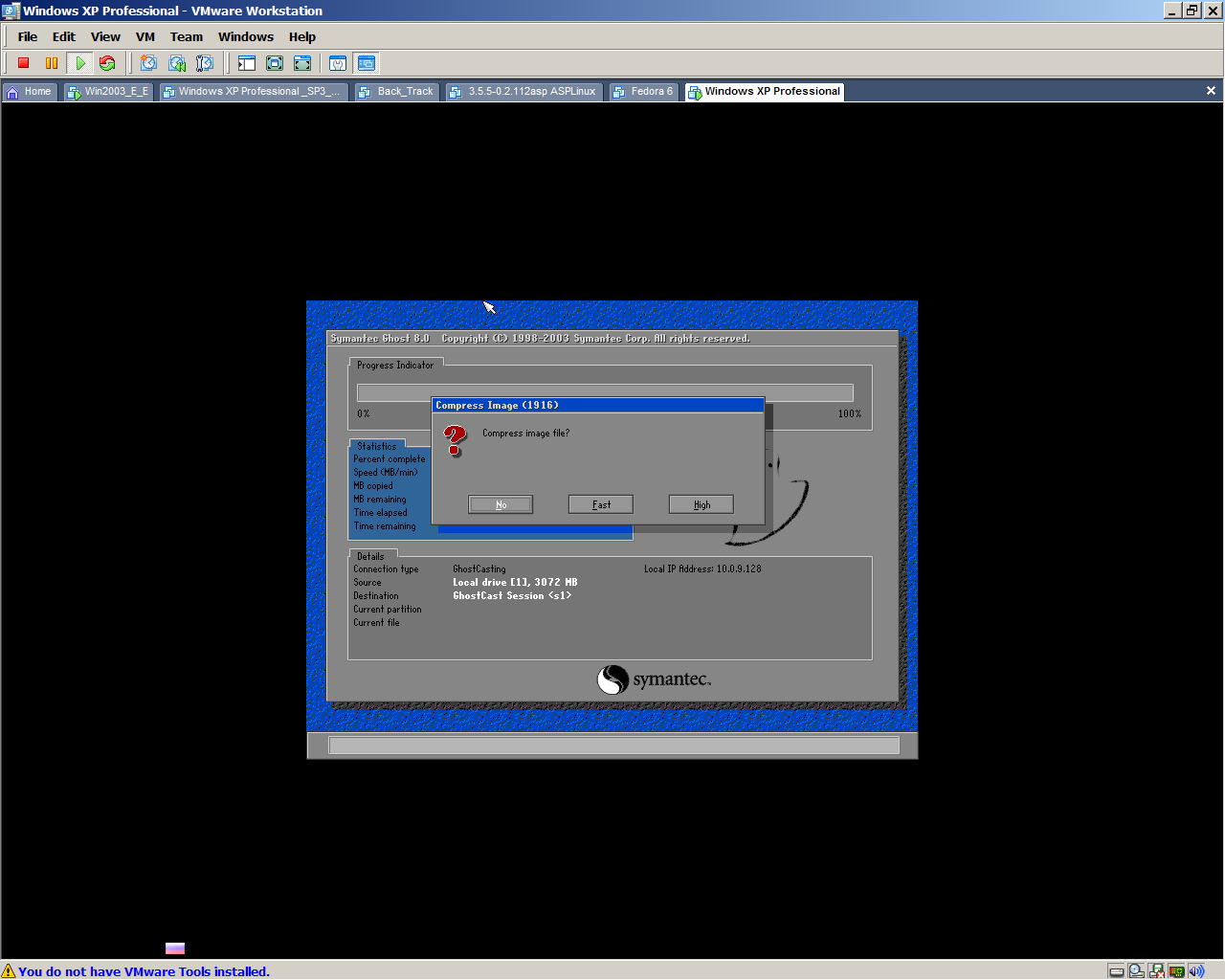

6) Далее необходимо выбрать режим сжатия High.
7) В следующем окне нажать на Yes.
8) В следующем окне щелкните на OK.
9) В следующем окне выбрать = Continue

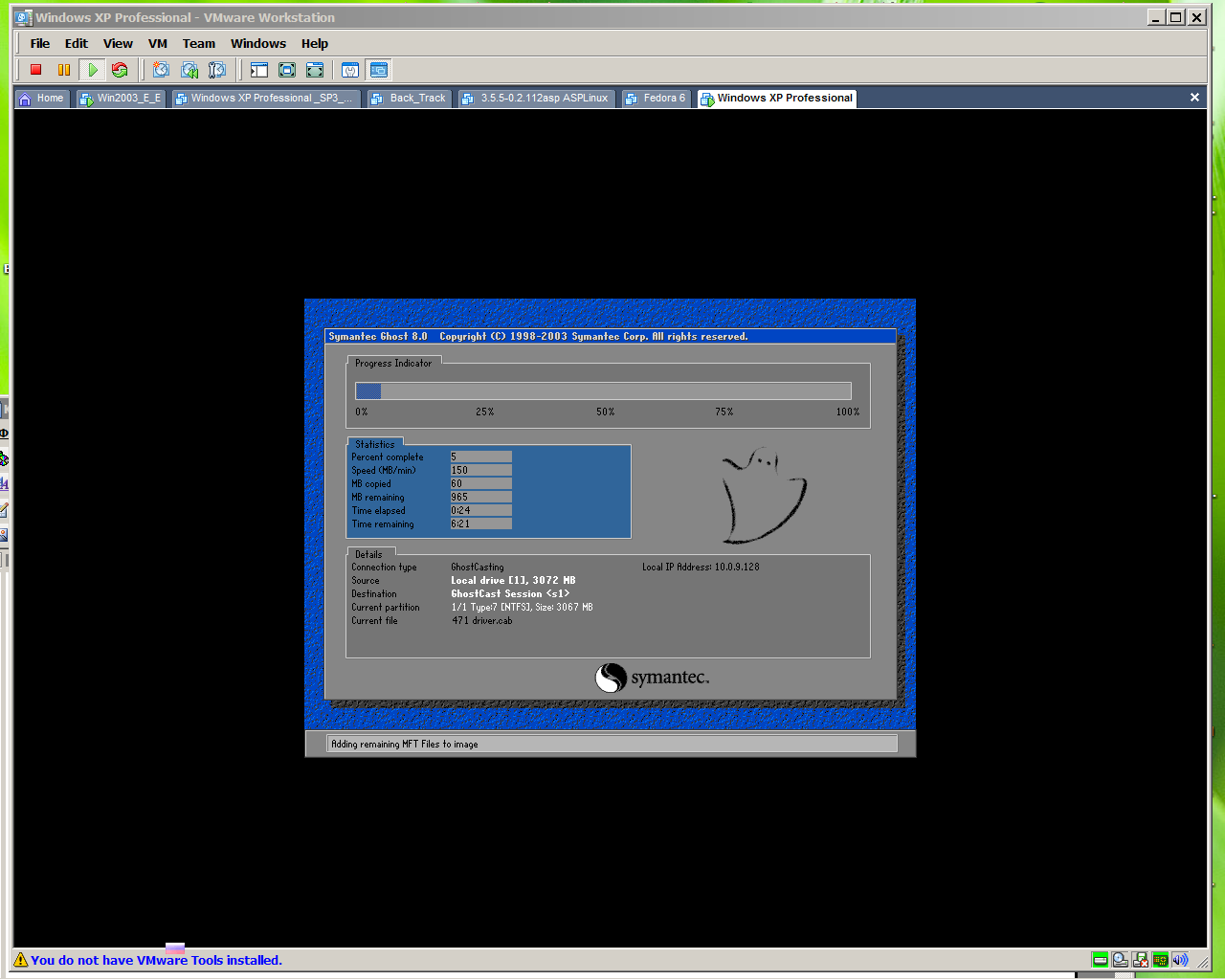

10) Дождатся окончания процесса создания образа системы:
11) Снимок показывающий, что проиходит на стороне сервера в момент создания образа.
12) общий объем клиентского диска = 3ГБ
Из них занято = 1,75 ГБ
Размер созданного образа *.gho занял объем ~ 600 МБ, при режиме сжатия = HIGH.
Это значит, что сжатый раздел составляет 30% от несжатого объёма диска, то есть сжатие информации произошло в 3-и раза.
Длительность создание образ ~ 5 мин.
На
виртуальной машине клиента в конце
операции создания образа отображается
информационное окно:

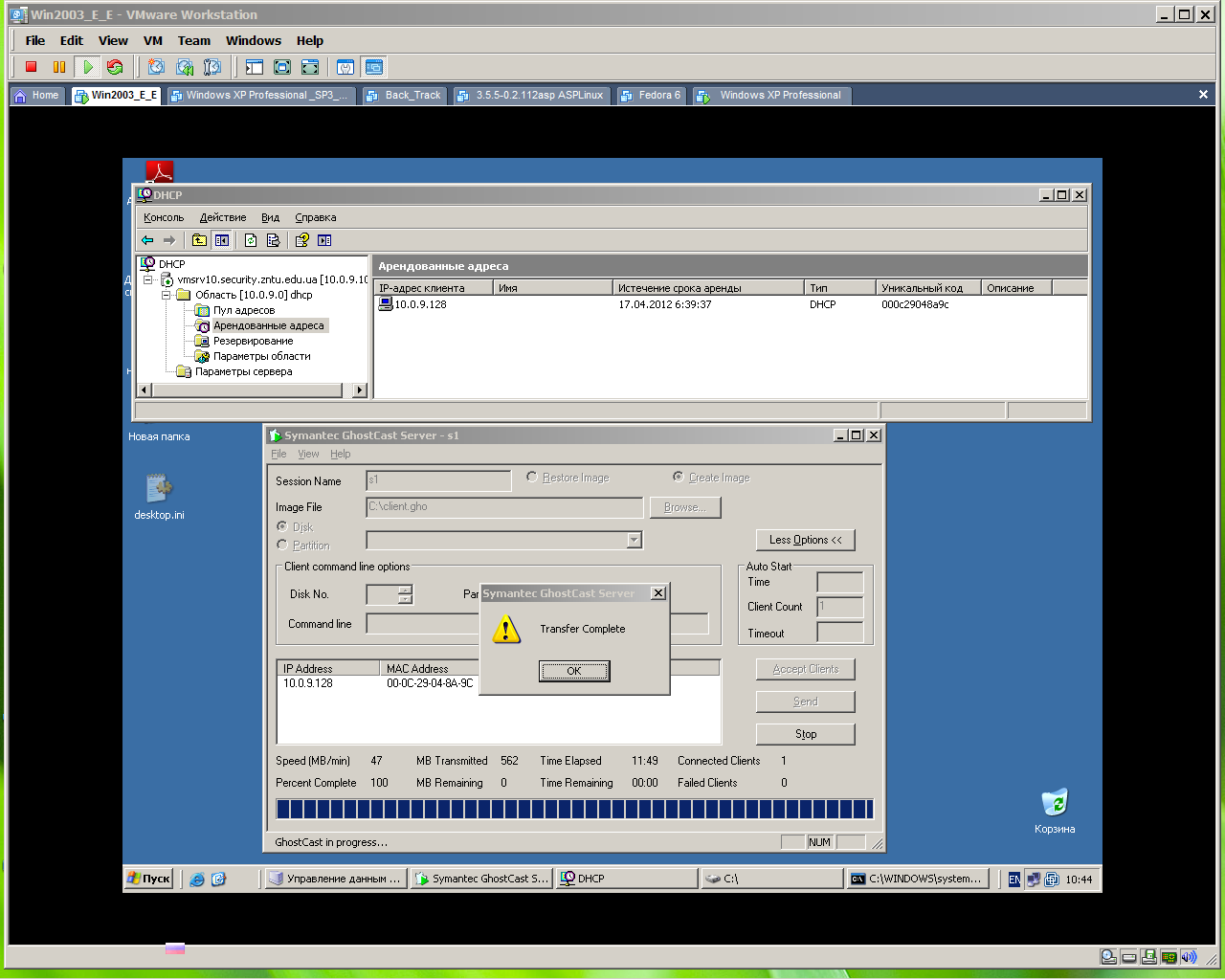

На виртуальной машине сервера в конце операции создания образа отображается информационное окно:

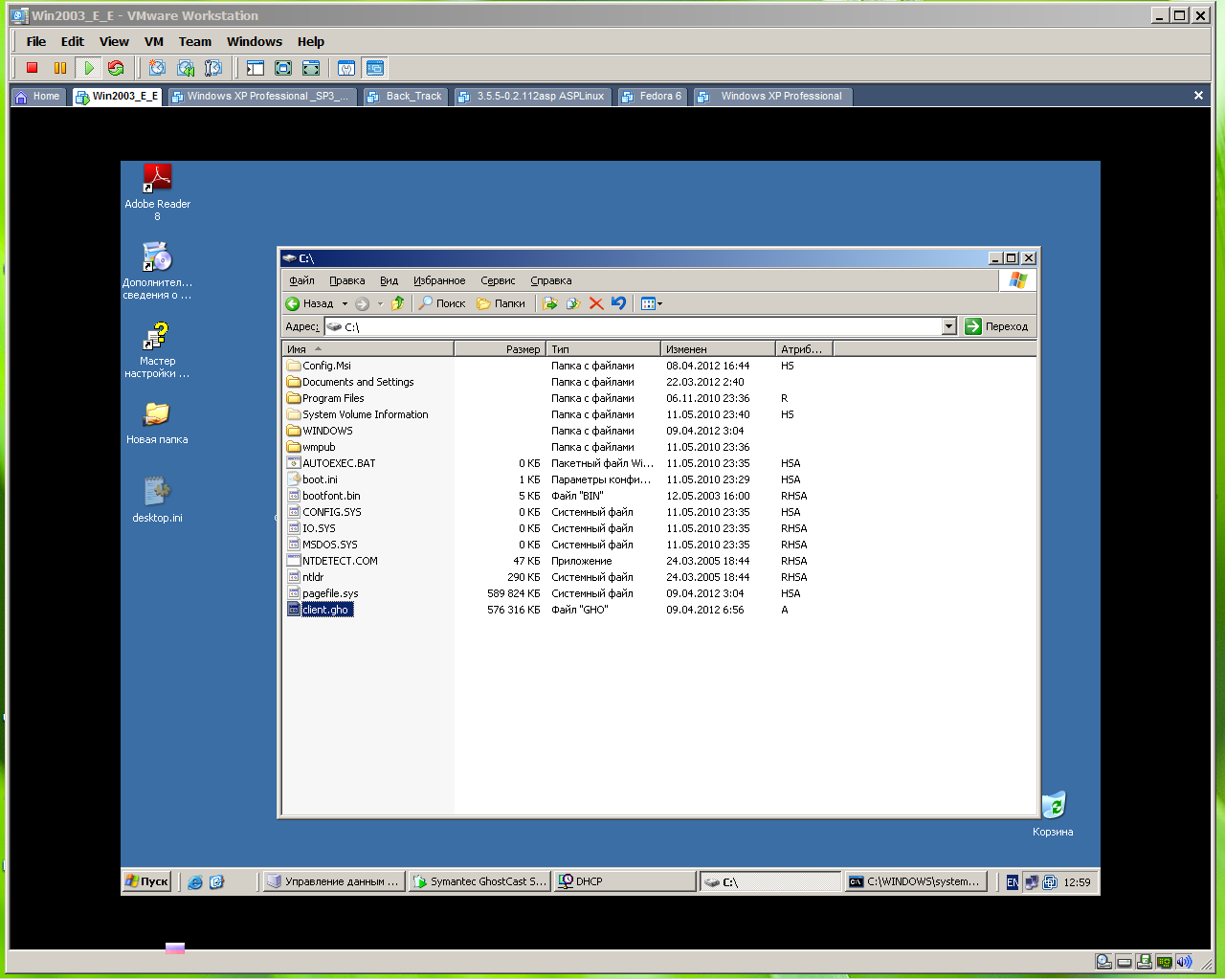

Проверить удачно ли прошла процедура создания образа диска.
По окончанию работы с Ghost в виртуальной машине клиентской ОС нажать в главном меню Quit -> Yes

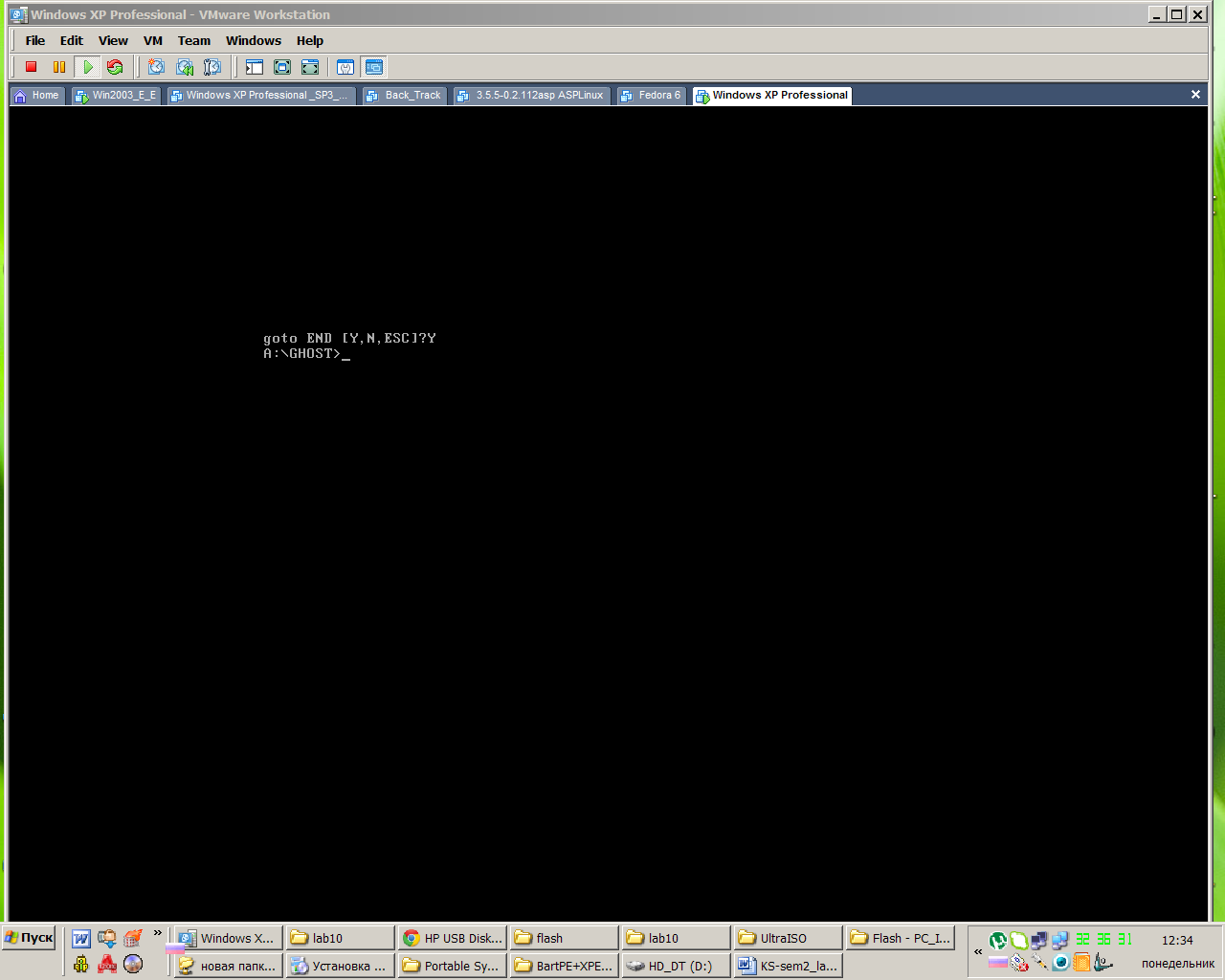

Одобрить выполнение команды goto END <Y>
Перегрузить виртуальную машину клиента в нормальном режиме, то есть выполнить загрузку с жесткого диска, сменив пункт <Use ISO image> на <Use physical driver> (Auto detect) в разделе настроек виртуальной машины клиента пункта подпункта CD-ROM пункта Hardware.
