5.6 Использование сетевого монитора

Задача. Необходимо определить количество информации, переданной по сети при копировании по протоколу FTP файлов, объемом 1 байт, 10 байт и 100 байт c анонимного FTP-сервера.

  1. 1) Создайте в домашнем каталоге анонимного FTP-сервера файлы: 001.txt, 010.txt и 100.txt. Файл 001.txt должен иметь размер 1 байт, файл 010.txt должен иметь размер 10 байт и файл 100.txt должен иметь размер 100 байт.

  2. 2) Запустите на сервере сетевой монитор из программной группы Администрирование меню Пуск, указав при этом аппаратный адрес внутреннего интерфейса.

  3. 3) В меню Запись выберите пункт Запустить.

  4. 4) С рабочей станции через обозреватель обратитесь к публичному FTP-серверу и скопируйте с него на жесткий диск файл 001.txt.

  5. 5) На сервере в сетевом мониторе выберите в меню Запись пункт Остановить и просмотреть.

  6. 6) В открывшемся окне найдите строку, в поле Протокол которой указано – FTP, а в поле ОписаниеData transfer to Client. Двойным щелчком перейдите к описанию этого кадра.

  7. 7) В среднем окне найдите запись Total frame length, которая относится к базовым свойствам кадра, и запишите значение этого параметра.

  8. 8) Закройте окно отчета.

  9. 9) Повторите пункты 3-7 для файлов 010.txt и 100.txt.

  10. 10) Сравните полученные результаты.

ПРИЛОЖЕНИЕ А

1) Параметры настройки утилиты Virtual Network Editor програмного обеспечения VmWare Workstation:

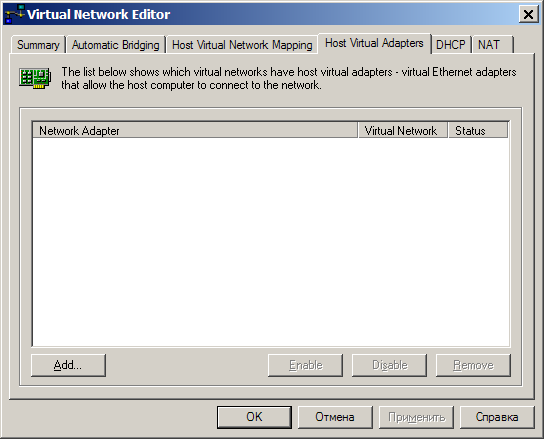

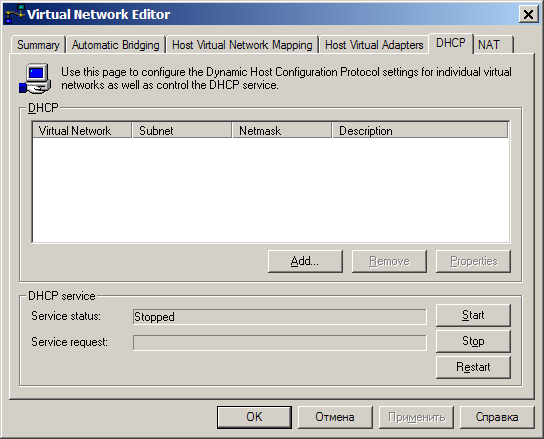

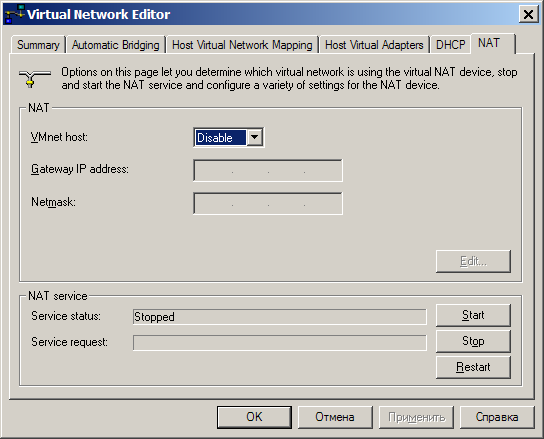

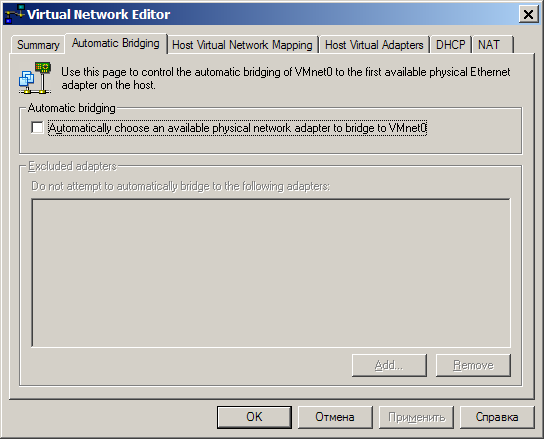

1.1 Обнулить все сетевые настройки (как показано ниже на рисунках), через утилиту Virtual Network Editor, расположенную по пути I:\Program Files\VMware\VMware Workstation\vmnetcfg.exe, :

На вкладку Summary не обращать внимания, там возможно не корректное отображение результирующих настроек сети.

1.2 После обнуления настроек открыть «Сетевые подключения» и убедиться что в списке сетевых адаптеров реальной ОС Windows XP (XP_ZI) нет виртуальных адаптеров(с названиями типа «VMware Network Adapter VMnet1» или подобных).

В списке должны присутствовать следующие адаптеры, обязательно:

а. «Подключение по локальной сети» – адаптер SURECOM – используется в лабораторных работах (иеет имя = realnet_surecom).

б. «Подключение по локальной сети 2» – адаптер Realtek – не задействован в лабораторных работах (имеет имя = realnet_realtek).

1.3 Создать новый виртуальный коммутатор в разделе Host Virtual Adapters—Add утилиты Virtual Network Editor:

Выбрать VMnet2 – OK

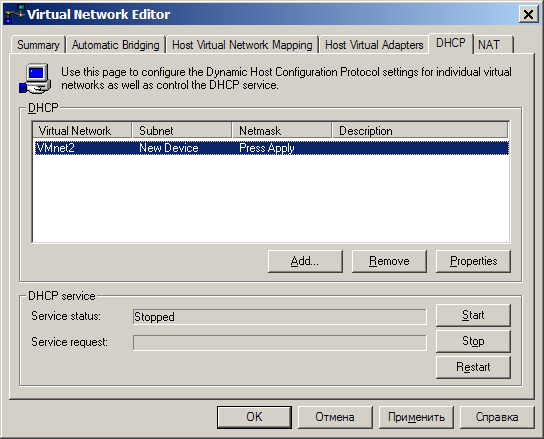

1.4 Перейти на вкладку DHCP, выбрать появившийся пункт относящийся к только что созданному коммутатору VMnet2 --- Remove

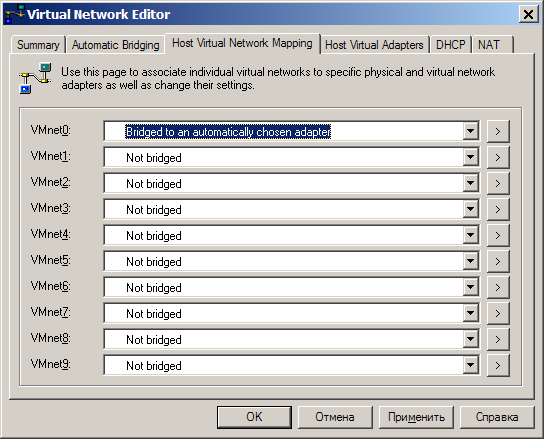

1.5 Перейти на вкладку Host Virtual Network Mapping

1.5.1 Проверить чтобы напротив коммутатора VMnet0 был выбран пункт: Bridged to an automatically chosen adapter

1.5.2 Напротив пункта VMnet2 – нажать на указателе > и выбрать Subnet…

В поле IP address – ввести 10.0.9.0; в поле Subnet Mask – ввести 255.255.255.0 - ОК

1.6 Нажать Применить(Apply)

Произойдёт автоматическое создание нового сетевого подключения с именем «VMware Network Adapter VMnet2» которое будет автоматически запущено.

Заметим, что появившееся в реальной ОС Windows XP (XP_ZI) подключение = VMware Network Adapter VMnet2 по-умолчанию получило следующие настройки IP адрес – 10.0.9.1; Маска подсети – 255.255.255.0. Параметры данного и других сетевых подлючений, нужно изменить в соответствии с пунктами, описанными ниже.
