4.6Зависимость барьерной емкости перехода коллектор-база Cobo(Vcb) (c-b Capacitance) и эмиттер-база Cibo(Veb) (e-b Capacitance)
Схема измерения приведена на рис. 3 е. Принцип ее действия состоит в последовательном измерении сопротивления конденсатора С1 и перехода транзистора по переменному току. Для этого нагрузочный резистор R3 по очереди подключается к конденсатору, затем к транзистору с помощью переключателя. Осциллограф фиксирует амплитуду колебаний переменного тока проходящих через конденсатор или транзистор. Когда амплитуда колебаний при переключении будет одинакова, емкости конденсатора и перехода транзистора будут равны.
ts
Рис. 3 д Измерение времени рассасывания

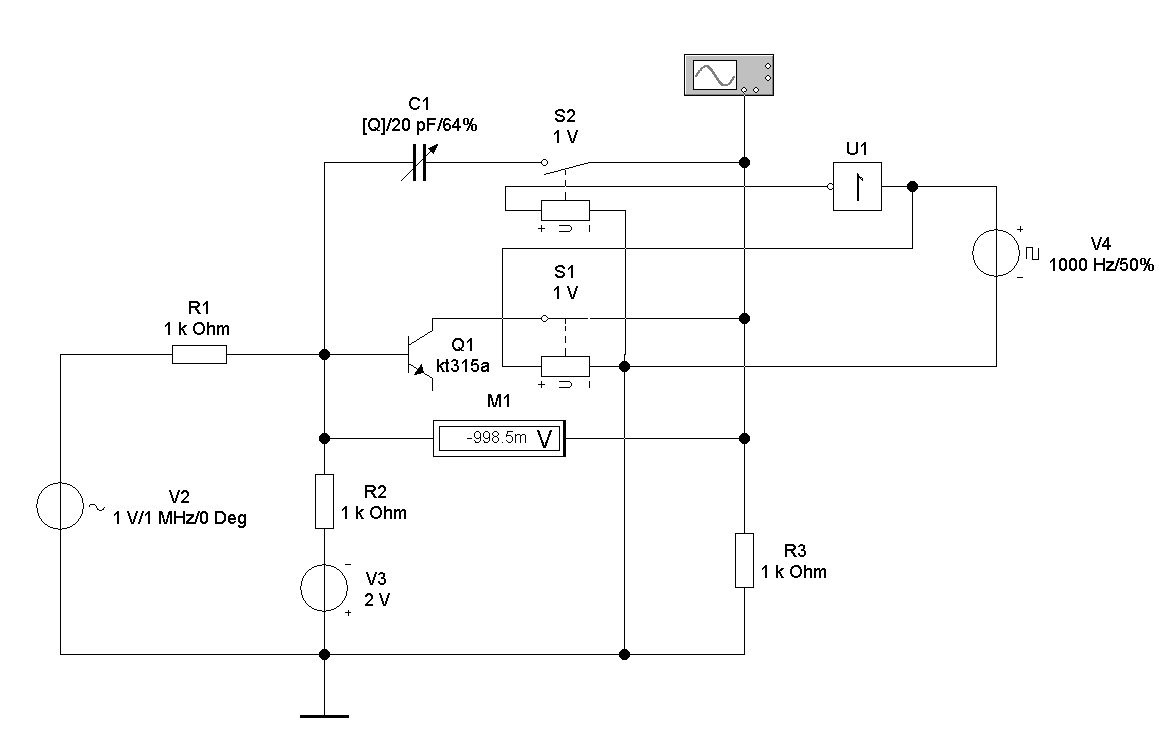

Рис. 3 е. Схема измерения зависимости барьерной емкости перехода коллектор-база Cobo(Vcb) (C-B Capacitance) и эмиттер-база Cibo(Veb) (E-B Capacitance)
Таким образом, необходимо подбирать емкость конденсатора, выравнивая амплитуды колебаний. Емкость конденсатора в этом случае – индикатор емкости перехода. Для удобства измерения конденсатор выбран переменной емкости, а переключение происходит автоматически от источника прямоугольных импульсов.
Напряжение на переходе транзистора устанавливается источником V3, но оно делится делителем R1R2 и поэтому лучше пользоваться индикатором М1. Меняя напряжение М1 получают отдельные точки зависимости Cobo(Vcb). Для получения зависимости Cibo(Veb) коллектор и эмиттер транзистора нужно поменять местами.
5Задание на лабораторную работу №4
Создать модель биполярного транзистора и поместить его в новую библиотеку. Вариант модели транзистора выбирается из таблицы 3. Номер варианта соответствует номеру компьютера.
Таблица 3
Номер компьютера |
Транзистор (r-npn.lib) |
1 |
kt315a |
2 |
KT630E |
3 |
kt3102a |
4 |
kt3102b |
5 |
KT3102V |
6 |
KT3102G |
7 |
kt316d |
8 |
KT315G |
9 |
KT315GE |

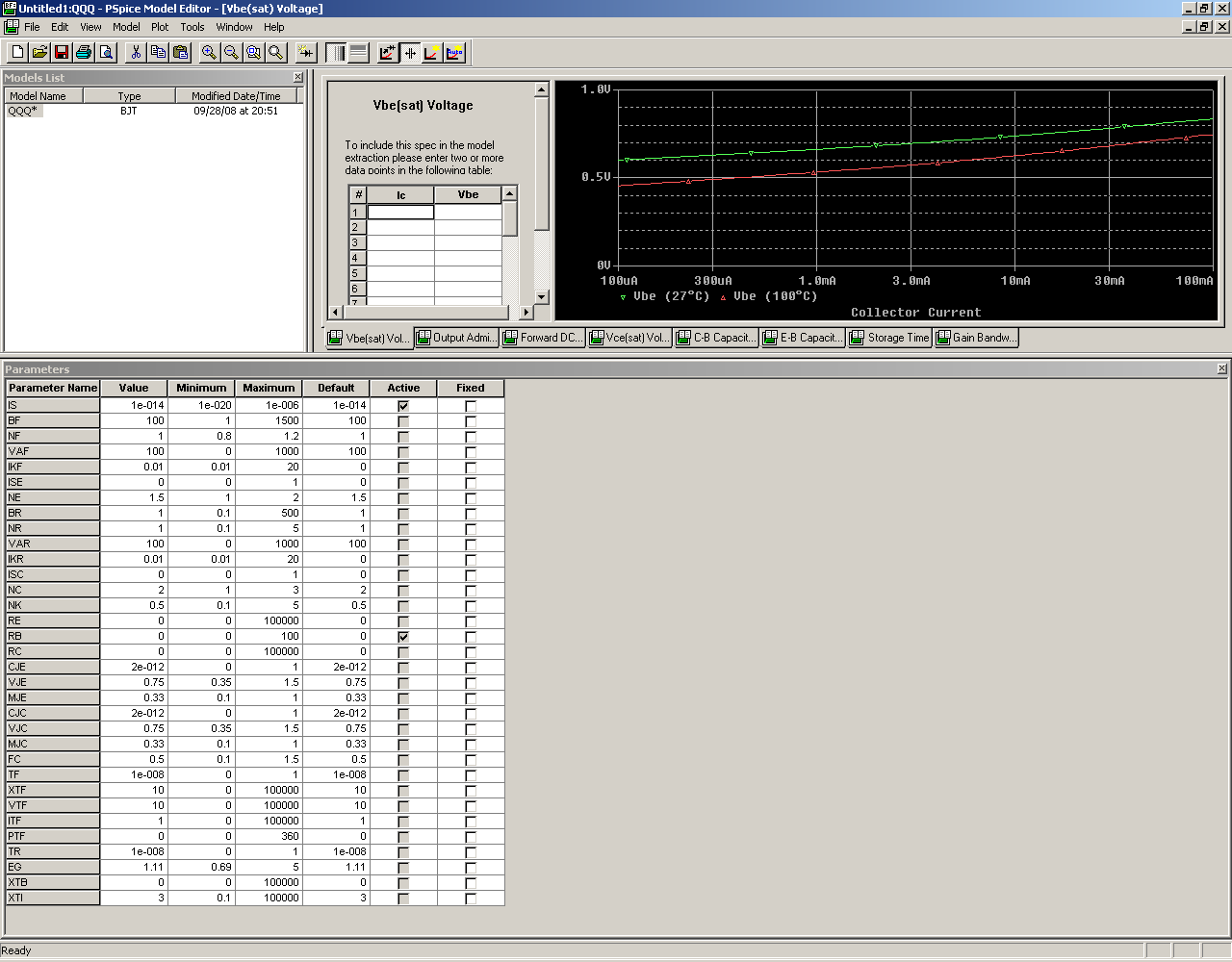

Рис. 4 Таблица параметров модели биполярного транзистора
Контрольные вопросы
Сформулируйте суть каждой снимаемой характеристики транзистора;
Предложите иную схему измерения барьерной емкости.
Предложите иную схему измерения граничной частоты передачи тока.
