Краткие теоретические сведения

Программа Model Editor является частью САПР OrCAD. Она является наиболее развитой системой создания моделей в смысле отсутствия ограничений и задания характеристик близких к реальным. По сравнению с MicroCAP редактор моделей OrCAD более удобен и создает для ряда компонентов (диоды, стабилитроны, транзисторы) модели легко подключаемые к EWB. САПР рассчитывает параметры компонентов на основе общепринятых характеристик. Кроме того, программа Model Editor позволяет просматривать и редактировать файлы *.lib библиотек моделей компонентов.

1Создание новой модели элемента

Программа Model Editor вызывается независимо из главного меню Windows. В режиме просмотра библиотек она чрезвычайно проста и подобна текстовому редактору. Переход в режим расчета параметров модели осуществляется, если предварительно была открыта или создана новая библиотека (кнопка New Library). Для создания модели следует в меню выбрать Model>New… или нажать кнопку New Model на панели инструментов. При этом открывается окно диалога, в котором выбирается тип компонента из списка (рис. 1).

В списке выбирается один из следующих компонентов:

• Bipolar Transistor (NPN, PNP) — биполярные n-p-n- и p-n-p-транзисторы;

• Magnetic Core — ферромагнитный сердечник;

• Diode — диод;

• Darlington Transistor — составной транзистор Дарлингтона;

• Ins Gate Bipolar Tran — статически индуцированный биполярный транзистор с каналом n-типа;

• Junction FET (N-, P-CHANNEL) — полевые транзисторы с каналами п- и р-типа;

• MOSFET (NMOS, PMOS) — МОП-транзисторы с каналами п- и р-типа;

• Operational Amplifier — операционный усилитель;

• Voltage Comparator — компаратор напряжения;

• Voltage Reference — стабилизатор напряжения;

• Voltage Regulator — регулятор напряжения.

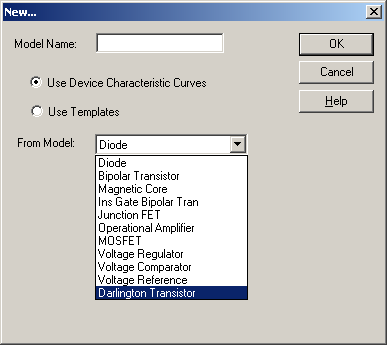

Рис. 1 Окно выбора типа нового компонента

После ввода имени Model Name и типа компонента From Model появляется окно синтеза модели. В нижней части окна выводится список параметров Parameters модели. В столбце Parameter Name указаны имена параметров, в столбце Value — их значения, в столбце Active галочками помечены параметры, значения которых оцениваются на текущей закладке, в столбце Fixed галочками могут быть помечены не изменяемые параметры. Первоначально всем параметрам модели присваиваются значения по умолчанию (указаны в столбце Default). Сравните столбец Default и Value.

Данные вводятся порциями в верхней правой части окна. Здесь расположены закладки, определяющие различные характеристики компонента. Каждой характеристике соответствует отдельная закладка. Данные вводятся слева от графика в двух вариантах:

1. ввод координат отдельных точек характеристик, например, переходной характеристики биполярного транзистора (зависимость тока коллектора от напряжения база-эмиттер). Эти данные рекомендуется вводить в порядке возрастания независимой переменной;

2. ввод значений отдельных параметров устройства, например, отношение тока коллектора к току базы Ic/Ib.

По команде Tools>Extract Parameters (или кнопка Extract) рассчитываются параметры модели на основании введенных данных, на графике вычерчивается аппроксимирующая функция и значками отмечаются введенные точки. Значения рассчитанных параметров модели отображаются в нижней таблице.

По команде Plot>Trace Add возможно построить семейство характеристик при нескольких значениях температуры или какого-либо другого параметра. По умолчанию, строится график при температуре 27С. Имя варьируемого параметра можно изменить по команде Plot>Axis Settings на панели Trace Variable.

Списки вводимых данных для биполярных транзисторов, включенных в программу Model Editor и перечень параметров их математических моделей представлены в таблице 1. Звездочками * в приводимых ниже перечнях отмечены параметры, не оцениваемые в программе Model Editor. Им, по умолчанию, присваиваются типичные значения.

В справочниках по стабилитронам (диодам) и транзисторам не приводится полная информация для построения модели в PSpice. К тому же все полупроводниковые приборы имеют разброс параметров. Поэтому для точного задания модели все требуемые в редакторе моделей PSpice – Model Editor зависимости следует снять экспериментально для реального компонента. На практическом занятии экспериментальная работа моделируется – снимаются характеристики для полупроводниковых приборов из базы данных OrCAD. Следует иметь в виду, что при аппроксимации точек конкретного графика редактор моделей использует всю информацию о полупроводниковом приборе. Для первых графиков часть этой информации задана по умолчанию и, следовательно, аппроксимация не всегда будет удачна. Поэтому рекомендуется при первом проходе всех графиков не стремиться к «точному» совпадению точек и кривой. После, на втором проходе, можно дополнить экспериментальную часть, (вводимую, как правило, с помощью таблицы) чтобы добиться практического совпадения. Иногда на втором проходе требуется изменить допустимый диапазон отдельного параметра, который по умолчанию задан не удачно и кривая далека от введенных точек. В крайнем случае, на практическом занятии, рекомендуется, в учебных целях, воспользоваться уже известными параметрами из базы данных полупроводникового прибора и расширить диапазон в нужных пределах.

Если это не помогает, то, скорее всего, некоторые параметры оказались заданными не правильно и их значения следует заменить разумными. Абсолютного совпадения точек и кривых естественно добиться трудно.

Таблица 1. Биполярные транзисторы

Символы данных	Справочные данные	Параметры модели (Parameters)
		Имя	Значение по умолчанию
Vbe(sat) Voltage (Напряжение насыщения база – эмиттер)
Vbe	Зависимость напряжения насыщения база – эмиттер Vbe от тока коллектора Ic. Отношение тока коллектора к току базы в режиме насыщения Ic/Ib=10	IS RB ХТI EG	10-14 А 0 3 1.11 В
Output Admitance (Выходная проводимость)
Ic, hoe	Зависимость выходной проводимости при холостом ходе на выходе hoe от тока коллектора Iс	VAF	100 В
Vce	Смещение коллектор — эмиттер Vce=1 В
Forward DC Beta (Статический коэффициент передачи по току)
Ic, hFE	Зависимость статического коэффициента усиления тока в схеме ОЭ в нормальном режиме hFE от тока коллектора Iс. Измерения проводились при смещении коллектор — эмиттер Vce=1 В	BF NE ISE IKF NK ХТВ	100 1.5 0 0 0.5 0
Vce(sat) Voltage (Напряжение насыщения коллектор — эмиттер)
Ic, Vce	Зависимость напряжения насыщения коллектор — эмиттер Vce от тока коллектора Ic. Отношение тока коллектора к току базы в режиме насыщения Ic/Ib=10	BR NC ISC IKR RC	1 2 0 0 0
С-В Capacitance (Барьерная емкость коллектор — база)
Vcb, Cobo	Зависимость выходной емкости Cobo в режим холостого хода на выходе от напряжения обратного смещения коллектор — база Vcb	CJC VJC MJC FC	2 пФ 0,75 В 0,3333 0,5

Таблица 1 (продолжение). Биполярные транзисторы

Символы данных	Справочные данные		Параметры модели (Parameters)
			Имя	Значение по умолчанию
E-B Capacitance (Барьерная емкость эмиттер — база)
Veb, Cibo	Зависимость входной емкости Cibo в режиме холостого хода на входе от напряжения обратного смещения эмиттер — база Veb	CJE VJE MJE		2 пФ 0,75 В 0,3333
Storage Time (Время рассасывания заряда)
Ic, ts	Зависимость времени рассасывания ts от тока коллектора Ic Отношение тока коллектора к току базы в режиме насыщения Ic/Ib=10	TR		10 нс
Gain Bandwidth (Полоса усиления)
Ic,fT	Зависимость граничной частоты коэффициента передачи тока fT в схеме с ОЭ от тока коллектора Ic. Смещение коллектор — эмиттер Vce=10B	TF ITF XTF VTF		1 нс 1 10 10 В
