Принципы комбинированного управления
Современную САР обычно строят на основе комбинированных схем управления, сочетающих принципы управления по отклонению и по возмущению. Наряду с замкнутыми контурами, образованными отрицательными обратными связями, имеются цепи компенсации основного возмущения а или дополнительная цепь компенсации ошибок от задающего воздействия .
Точность работы комбинированных схем систем выше точности систем, использующих только один из принципов управления. Причём недостатки обоих принципов при их объединении в основном устраняется.
Y fx X
Рисунок -
Y X
Б)
с цепью компенсации ошибок от задающего
устройства. Fx
= f(,Y)
Рисунок -
Системы с неполной начальной информацией (кибернетические)
Для решения поставленных задач такие системы должны получать добавочную информацию, анализ которой позволяет сформулировать команды управления.
Самонастраивающиеся системы (снс)
В общем случае команда на управление объекта формируется как результат взаимозависимостей между характерами объекта элементов, возмущениями.
СНС могут адаптироваться к изменению (зачастую случайному) внешних условий, обеспечивая необходимые показатели качества управления

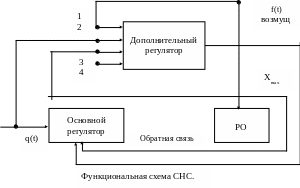

Рисунок –
1 – изменение возмущения на объекте регулирования РО.
2 – изменение задания.
3 – выходная величина объекта
4 – параметры объекта
Дополнительный регулятор, в результате анализа информации формирует управляющее воздействие на основной регулятор и обеспечивает самонастройку системы.
Обычно дополнительный регулятор - это ЭВМ, которая формирует понятие оптимальных в данных условиях решений. Характерный пример СНС - автомат, учитывающий изменение веса, аэродинамических характеристик самолёта, силы и направления ветра, обеспечивает оптимальный режим полёта.

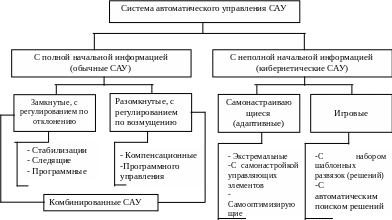

Виды систем автоматического управления
САУ можно классифицировать по разным признакам: принципам управления, количеством регулируемых параметров и контуров, видом статических и динамических характеристик, структурными особенностями системы и т.д.
Один из основных принципов классификации – информативный. В основе лежат особенности получения и использования информации.
Рисунок –
По характеру изменения задающего воздействия Y АС делятся на:
Системы стабилизации – АС предназначенные для поддержания с заданной точностью постоянного значения управляемой величины: скорость, давление газа,
Хвых = const; - САР нагрузки, напряжения.
Программные САР – предназначены для изменения управляемой величины по заранее составленной программе:
Хвых = var = q(t).
Например, режим термообработки в печи, стиральные машины, управление станками, космическими аппаратами при выходе на орбиту и др.
Следящие САР – тоже обеспечивают изменение управляемой величины, но в соответствии с заранее неизвестной функцией времени, определяемой задающим воздействием:
Хвых = var = q(t),
где q(t) формируется в ходе работы с САР. Например, следящие приводы, автоматическая подстройка частоты генераторов, телеуправления, самонаведения летательных аппаратов. Задающее воздействие обычно меняется медленно.
Компенсационные САР – обеспечивают формирование таких сигналов управления на входе объекта, которые компенсируют действие на него соответствующего возмущения F(t)/
Системы программного управления - в отличие от программных САР, должны по заданной программе ещё и обеспечивать соответствующую смену режима работы объекта. Нужная информация содержится в виде кулачков, профильных дисковых копиров, программ на различных носителях, конечные выключатели, которые меняют режимы работы устройств – лифты.
