13. Определение массы и технического уровня редуктора

13.1. Определяем массу редуктора:

где = - коэффициент заполнения, определяем по рис 12.1., в зависимости от межосевого расстояния a_w ,

= 7,4 кг/м³ – плотность чугуна;

V – условный объём редуктора.

V = LBH =378298366=41227704 мм³ .

m = 0,437,410³4122770410^-9=131,2 кг.

13.2. Определяем критерий технического уровня редуктора:

Технический уровень редуктора

Тип редуктора	Масса т, кг	Момент Т2, Нм	Критерий	Вывод
Цилиндрический одноступенчатый	131,2	185,33	0,71	Технический уровень очень низкий, редуктор морально устарел.

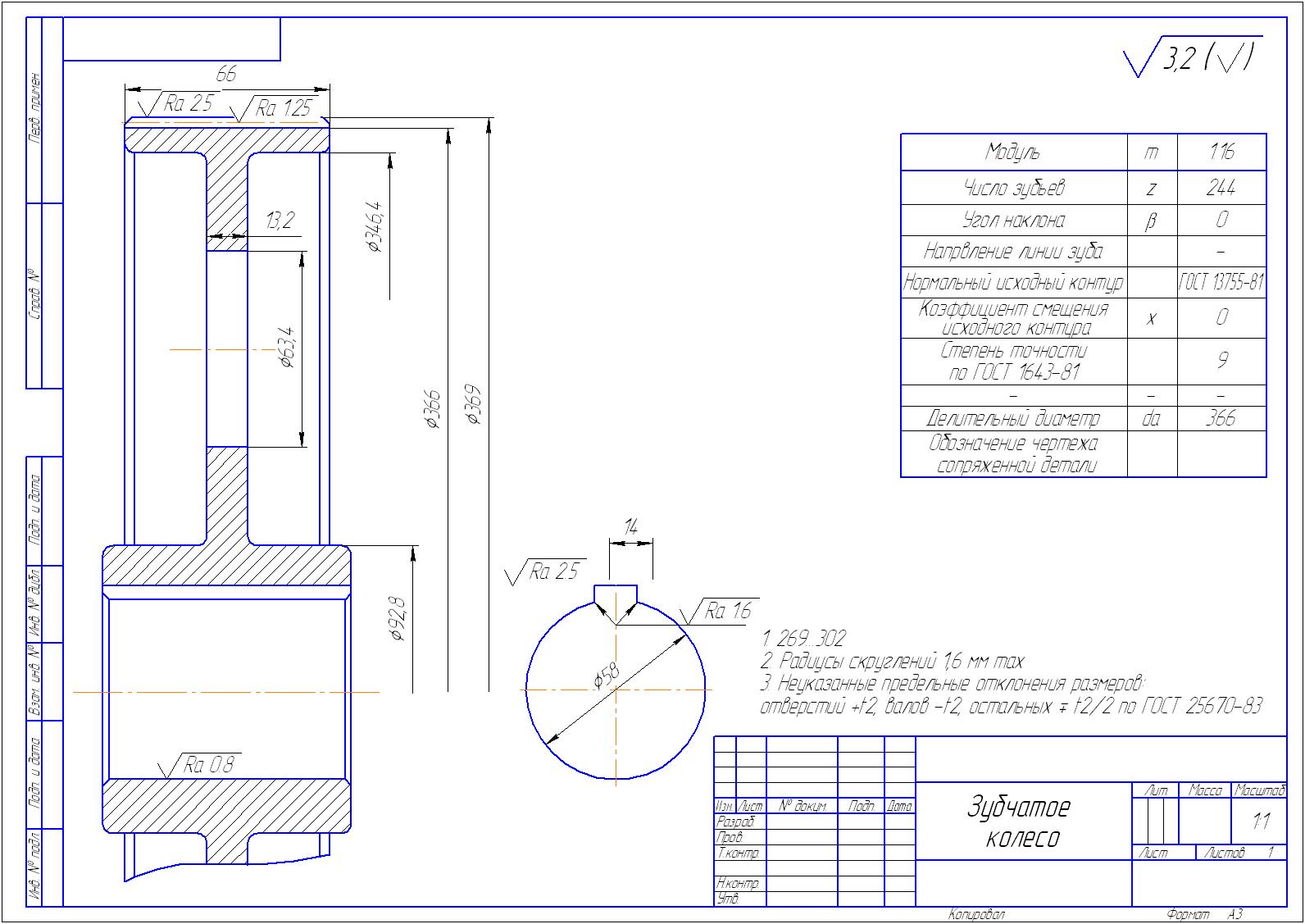

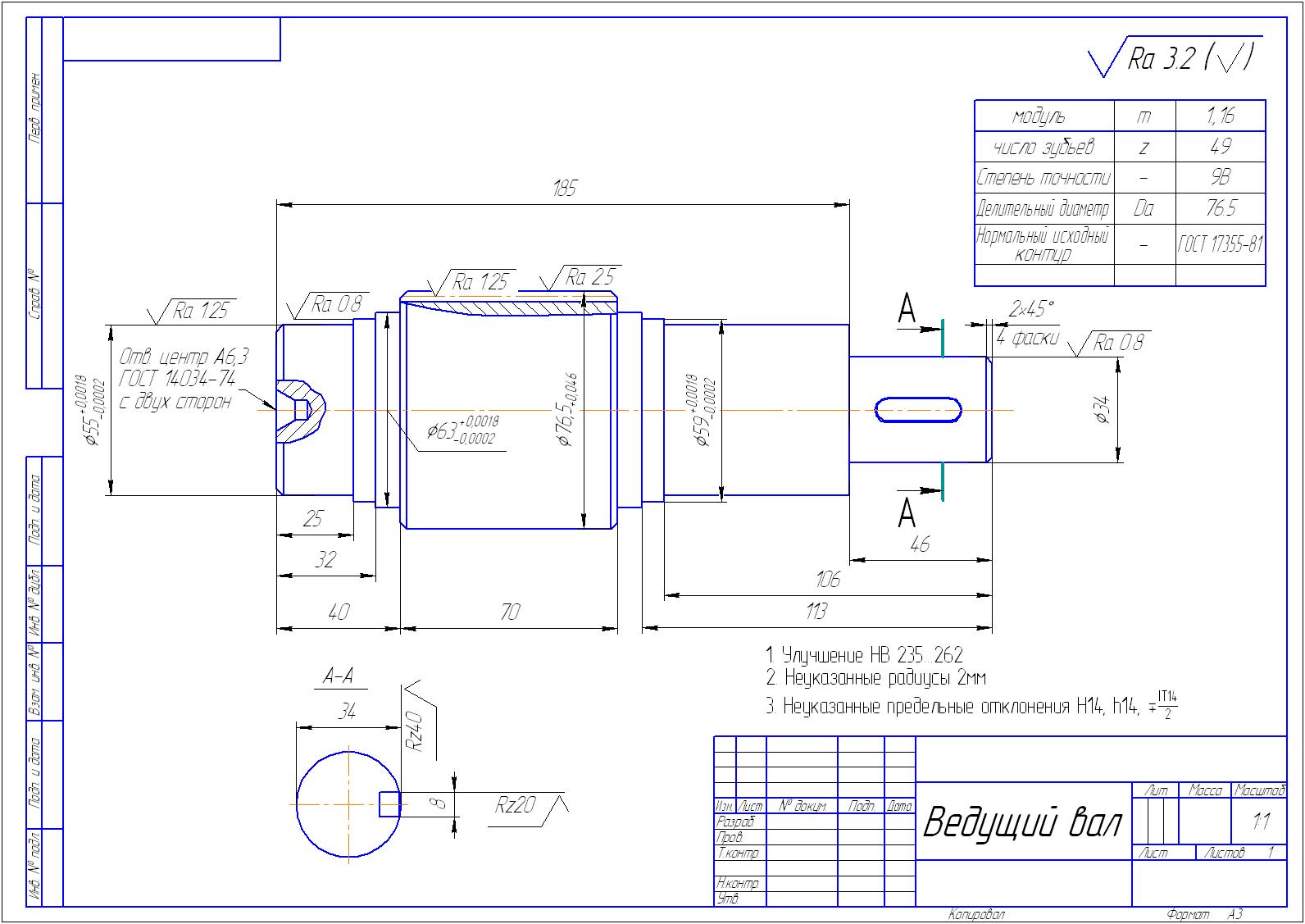

СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ

1. А.Е.Шейнблит. Курсовое проектирование деталей машин. – М.: Высшая школа, 1999. – 432 с.

2. П.Ф.Дунаев, О.П.Леликов. Конструирование узлов и деталей машин. – М.: Высшая школа, 2000.

3. Детали машин и основы конструирования: Учебное пособие/ ред.М.Н.Ерохин. – М.: Колос С, 2004. – 462 с.

4. Д.В.Чернилевский. Проектирование приводов технологического оборудования: Учеб.пособие. – 3-е изд., испр. – М.: Машиностроение, 2003. – 560 с.

5. В.Г.Клоков. Расчет и проектирование деталей передач, в 2-х ч. Ч 2: Учебное пособие для выполнения курс.проекта по деталям машин. – М.: МГИУ, 2001. – 55 с.

6. Расчет зубчатых передач: Учеб.пособие для выполнения курсового проекта. В 2-х ч. Ч.1. – М.: МГИУ, 2000. – 52 с.

7. В.И. Анурьев. Справочник конструктора машиностроителя. Том2 – М.: Машиностроение, 200. – 900 с.
