4.2. Расчет объемов земляных работ по отрывке выемок (котлованов и траншей)

Расчет объема земляных работ по отрывке экскаватором выемок. под фундамент:

13

12

(4.14)

где F_H,F_B - площадь котлована по низу и по верху (с учетом откосов), м²; h - средняя глубина заложения фундаментов, м.

(4.15) где f_c - площадь сечения траншеи.

(4.16)

где в и В — ширина траншеи по низу и по верху; h - средняя глубина траншеи; Р - длина траншеи по периметру здания.

Объем прямоугольного в плане котлована, расположенного на спланированной площадке с уклонами до 10 %, можно определять по формуле:

(4.17)

где Н - средняя глубина котлована, равная разности между планировочной отметкой в зоне котлована и отметкой дна котлована, м; а и b - размеры котлована по дну, м; с и d — размеры котлована по верху с учетом принятых откосов (рис. 4.2):

(4.18)

где m - показатель откоса котлована (табл. 2.2).

При расположении котлована или части его в зоне насыпи, при сложном рельефе местности объем котлована определять по методу поперечных профилей, разбивая котлован на ряд участков вертикальными плоскостями (рис. 4.26). Объем отдельных участков можно определить по приближенной формуле:

(4.19)

где fj и F₂ - площади начального и конечного поперечных сечений, определенных по формуле:

(4.20)

где а - ширина котлована по низу, м; Н - средняя глубина котлована в данном сечении, м; 1 - длина участка, м.

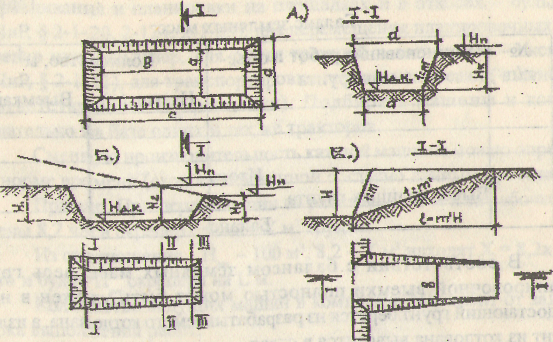

Рис. 4.2. Определение объемов котлована

Объем грунта в торцевых откосах (V,-V₄) определяется по формуле (4.13), a (V₅-V₆) - по формуле (4.14). При необходимости устройства въездной траншеи объем ее определяется по формуле

(4-19)

где Н - глубина котлована в месте примыкания траншеи, м; b - ширина траншеи по дну, м, принимается равной 3,5-7,5 м в зависимости от одностороннего или двухстороннего движения транспортных средств; m - показатель откоса котлована; т' -показатель откоса дна траншеи (уклон траншеи), принимается в размере 1/8-1/12 в зависимости от вида грунта, его влажности, вида транспортных средств. Уточняется тяговыми расчетами [8]. Места расположения въездных траншей назначают, исходя из следующих условий:

• минимального объема траншеи (в местах наименьшей глубины котлована);

• принятой схемы экскаваторных проходок.

Для котлованов большой длины траншею следует отрывать посередине длинной стороны котлована.

5. Распределение земляных масс

По подсчитанным объемам составляется баланс земляных масс, который определяется в виде табл. 5.1.

14

15

Таблица 5.1

Баланс земляных масс

№ п/п	Наименование работ и объе­мов грунта	Количество, м
		Насыпь(+)	Выемка(~)
	Итого
	Вывоз излишек грунта
	Баланс

В соответствии с балансом земляных масс весь грунт из планировочной выемки полностью может быть уложен в насыпь. Недостающий грунт берется из разрабатываемого котлована, а излишний грунт из котлована вывозится в отвал.

Предварительное (визуальное) распределение земляных масс заносится в табл. 5.2.

Таблица 5.2

Распределение земляных масс

№ квадра­тов выемки	№ квадратов насыпи								отвалы	Всего выемки
	1	2	3	4	5
1 2 3
Итого Насыпей
