5. 1. Непосредственная подача исследуемого напряжения на отклоняющие пластины

Исследуемое напряжение необходимо подать к гнездам на задней стенке прибора, обозначенным «Вход Y» или «Вход X».

Если напряжения поданы одновременно на оба входа, то регуляторы сдвига луча при этом не действуют.

Если напряжение подано только на гнездо «Вход Y», то регулятор сдвига луча по вертикали не действует. По горизонтали в этом случае изображение будет сдвигаться ручкой «Смещ. X».

Если напряжение подано только на гнездо «Вход X», то регулятор сдвига луча по горизонтали не действует. По вертикали в этом случае изображение будет сдвигаться ручкой «Смещ. Y».

Напряжение на пластины надо подавать не свыше 60 В, так как изображение будет уходить за пределы экрана.

ВНИМАНИЕ!

1. Пластины трубки находятся под высоким напряжением (до 150 в) относительно шасси. Подачу переменного напряжения на пластины производить через конденсаторы емкостью до 0,1 мкФ.

2. Если напряжение сигнала подано непосредственно только на вертикально отклоняющие пластины электронно-лучевой трубки, то изображение может быть развернуто по горизонтали генератором развертки. Но в этом случае синхронизация развертки должна быть произведена от внешнего источника или от сети, так как цепь внутренней синхронизации не работает.

5. 2. Модуляция луча по яркости

Подать контрольный сигнал для исследования на зажимы «Вход Y» и установить один период колебания, а на зажимы «М» и «_ » от внешнего генератора подать сигнал с частотой 500 Гц и напряжением (5—10) В, предварительно тумблер «М» на задней стенке перевести в верхнее положение.

На экране осциллографа в этом случае контрольный сигнал будет пунктирным с числом яркостных меток, равным 10, так как частота генератора 500 Гц, а контрольного сигнала 50 Гц (500:50=10).

6. Опыты по изучению осциллографа

6. 1. Электростатическое отклонение луча

В электронно-лучевой трубке (ЭЛТ) электронный луч, прежде чем попасть на экран, проходит между металлическими пластинами—электродами (отклоняющие пластины). Если к двум находящимся Друг против друга пластинам подвести напряжение постоянного тока, то электронный луч (пучок электронов) сместится в сторону той пластины, на которой будет положительный потенциал.

Смещение луча осуществляется в этом случае с помощью электрического поля (электростатическое отклонение). Трубка в осциллографе—с электростатическим, отклонением. Продемонстрируйте отклонение луча, если на отклоняющие пластины подать напряжение постоянного тока. Подготовьте осциллограф к работе:

1. Ручку «Диапазоны частот» установите в положение «0».

Ручки «Усиление X» и «Усиление Y» поверните влево до нуля.

2. Электронный луч (пятно) сфокусируйте и установите в центре экрана.

6. 1. 1. Горизонтальное отклонение от постоянного тока.

К гнездам, непосредственно подключенным к горизонтально отклоняющим пластинам (находятся сзади прибора, помечены «Вход X»), подключите напряжение 20—40 В постоянного тока. Если «плюс» напряжения подключить к верхнему гнезду, а «минус» — к нижнему, то луч на экране трубки отклонится вправо (рис. 3а ). Если поменять полярность подключения напряжения, луч отклонится в другую сторону, т. е. влево. Покажите, что при увеличении электрического поля (напряжение большей величины) отклонение будет большим.

6. I. 2. Вертикальное отклонение от постоянного тока. К гнездам, непосредственно подключенным к вертикально отклоняющим пластинам (помечены «Вход Y»), подключите напряжение 20—40 В постоянного тока. Если «плюс» напряжения подключить к верхнему гнезду, а «минус» — к нижнему, то луч на экране трубки отклонится вверх (рис. 3, б). Поменяйте полярность подключения напряжения и покажите, что луч отклонится в другую сторону. Таким образом, луч отклоняется в сторону той пластины, которая находится под положительным потенциалом.

6. I. 3. Одновременные горизонтальное и вертикальное отклонения от постоянного тока. Если одновременно подключить к гнездам «Вход X» и «Вход Y» напряжение постоянного тока, то луч на экране трубки сдвинется под утлом к осям. Подбором соответствующего напряжения и полярности на отклоняющих пластинах можно сместить «пятно» в любое место экрана (рис. 3, в).

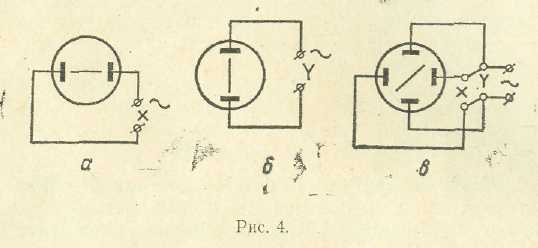

6 . 1. 4. Горизонтальное отклонение от переменного тока. Подключите к гнездам «Вход X» (на задней стороне прибора) переменное напряжение 20—40 В. Луч будет отключаться непрерывно то вправо, то влево, соответственно частоте переменного напряжения. В каждый момент времени луч отклонится к той пластине, па которой в этот момент будет положительный потенциал. При частоте 50 Гц (питание от сети через трансформатор или регулятор напряжения) глаз не успевает наблюдать движение «пятна», мы увидим горизонтальную светящуюся линию (рис. 4, а) длиной, соответствующей полному размаху напряжения (для синусоидального напряжения — двойная амплитуда). При подаче напряжения очень низкой частоты (до 15 Гц) от генератора звуковой частоты можно увидеть движение «пятна».

6. 1. 5. Вертикальное отклонение от переменного тока. Подключите переменное напряжение 20—40 В к гнездам «Вход Y» и покажите, что луч на экране непрерывно движется вверх и вниз. При частоте напряжения более 15—20 Гц будет видна вертикальная светящаяся линия (рис. 4, б).

6. 1. 6. Одновременные горизонтальное и вертикальное отклонения от переменного тока. Если подать на гнезда «Вход X» и «Вход Y» одновременно переменные напряжения, то на экране трубки появится изображение, определяемое величиной, формой, частотой и фазой переменных напряжений.

Если подать на гнезда «Вход X» и «Вход Y» одновременно переменные напряжения одинаковой частоты, формы, фазы и величины, то на экране трубки появится светящаяся линия, расположенная под углом 45° (рис. 4, в).

6. 1. 7. Отклонение луча при помощи усилителя. Чувствительность отклоняющих пластин небольшая. Отклонение луча при подаче па пластины напряжений величиной до вольта наблюдать невозможно. Продемонстрируйте необходимость использования усилителя. Подайте на гнезда «Вход Y» пластин напряжение перемен­ного тока величиной 0,5—1 В, Линия на экране будет 2—3 мм. Генератор развертки должен быть отключен, а ручка «Усиление X» установлена в крайнее левое положение. То же самое напряжение 0,5—1 В подайте на клеммы «Вход Y» на передней панели. Ручка «Усиление Y» должна быть предварительно повернута вправо до конца (максимум усиления), а переключатель «Ослабление» поставьте в положение

«1 :1». Линий на экране будет выходить за пределы экрана. Покажите, что, вращая ручку «Усиление Y»влево, мы уменьшаем усиление. Линия на экране будет уменьшаться, и ее можно свести в точку. Дайте такое усиление, чтобы линия была длиной примерно 10 см, и покажите действие делителя. Переключите тумблер делителя в положение «до 100 В». Линия на экране резко сократится. Так же продемонстрируйте действие усилителя горизонтального отклонения. Он дает значительно меньшее усиление, потому что его основное назначение — усиливать напряжение генератора развертки, дающего достаточно большое напряжение. Так как входы усилителей закрытые, т. е. на входе последовательно включены конденсаторы, то на входы усилителей надо подавать напряжения переменного тока. Продемонстрируйте, что если подать на вход напряжение постоянного тока(4—20 В), то в момент включения напряжения на вход вследствие заряда конденсатора пятно па экране резко сдвинется, а затем вернется на прежнее место.
