ОСЦИЛЛОГРАФ ЭЛЕКТРОННЫЙ (учебный) ОЭУ
МИНИСТЕРСТВО ПРОСВЕЩЕНИЯ РСФСР
ГЛАВУЧТЕХПРОМ
ОСЦИЛЛОГРАФ ЭЛЕКТРОННЫЙ (УЧЕБНЫЙ) ОЭУ
(Руководство по эксплуатации)
Прибор изготовляется заводом "Физэлектроприбор"
(Москва, 107076,ул. Электрозаводская, 33) по ТУ 79 РСФСР 41-84
1. Назначение
Осциллограф электронный (учебный) ОЭУ предназначен для проведения визуальных наблюдений формы и частоты периодических электрических колебаний при демонстрации различных опытов по физике и электротехнике в средней школе.
2. Технические данные
Чувствительность усилителя вертикального отклонения на частоте 1 кГц не менее 0,5 мм/мВ эфф.
Чувствительность усилителя горизонтального отклонения на частоте 1 кГц не менее 45 мм/В эфф.
Неравномерность частотной характеристики усилителей вертикального и горизонтального отклонений в диапазоне частот от 10 Гц до 100 кГц не более ±3 дБ.
На входе усилителя вертикального отклонения имеется делитель входного напряжения 1 : 1, 1 : 10, 1 : 100.
Входное сопротивление усилителя вертикального отклонения (2±0,4) МОм с параллельной емкостью (50±1) пФ.
Входное сопротивление усилителя горизонтального отклонения (5,6±1,1) МОм с параллельной емкостью (60±2) пФ.
Входное сопротивление цепи внешней синхронизации (0,1± ±0,02) МОм с параллельной емкостью (50±1) пФ.
В приборе имеется 6 диапазонов непрерывной развертки, перекрывающих частоты от 10 Гц до 18 кГц.
Нелинейность развертки не превышает 20%.
В приборе имеется три вида синхронизации:
а) внутренняя (исследуемым сигналом),
б) от сети (напряжением накала ламп),
в) внешняя (внешним сигналом).
Имеется возможность подачи исследуемого напряжения (постоянного или переменного тока) непосредственно на пластины. электронно-лучевой трубки и модуляции луча по яркости.
Прибор может непрерывно работать2 ч при температуре от + 10 до +30° С.
Габариты — 235X380X475 мм.
Масса — не более 14 кг.
Особые замечания. Содержание драгметаллов. Ср. 999,9 ГОСТ 6836—72—0,0125 г.
3. Комплект поставки
В комплект изделия входят:
изделие в собранном виде—1 шт.,
шпур питания—1шт.,
вставка быстродействующая 06,3X32 0,5Л—1 шт.,
вставка быстродействующая 06,3X32 1А—1 шт.,
руководство по эксплуатации—1 экз.
4. Устройство и работа изделия
4. 1. Устройство осциллографа

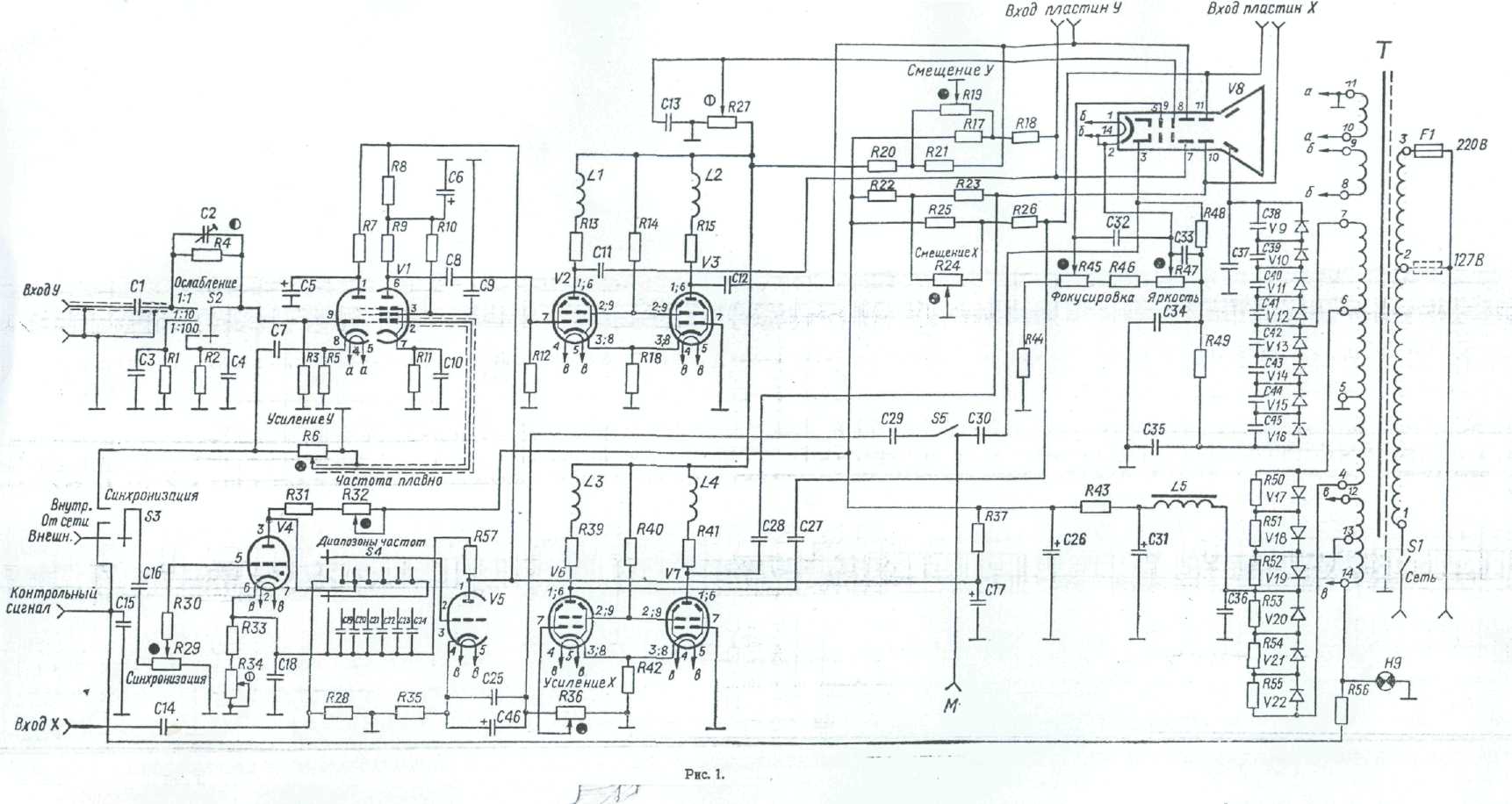

Осциллограф электронный (учебный) является прибором для наблюдения с помощью электронно-лучевой трубки различных форм электрических колебаний. Осциллограф собран по принципиальной схеме, приведенной на рисунке 1 (см. вклейку).
И
з
блок-схемы (рис. 2) видно, что учебный
осциллограф состоит
из следующих основных частей:
электронно-лучевая трубка,
делителя (входная цепь),
усилителя вертикального отклонения;
генератора развертки,
усилителя горизонтального отклонения,
устройства для синхронизации,
блока питания.
Основные части осциллографа изображены на схеме в виде прямоугольников, а связь между этими частями показана линиями со стрелкой.
Исследуемое напряжение с зажима «Вход Y» поступает на делитель.
Для
гашения луча во время обратного хода
на управляющий электрод
электронно-лучевой трубки подается
напряжение развертки.
На электроды электронно-лучевой трубки подаются различной величины напряжения постоянного тока, обеспечивающие возможность установки луча в центре экрана, а также фокусировки и регулировки яркости луча.
Узел питания служит для получения напряжений постоянного и переменного тока, питающих схему прибора.
