Выпрямитель полупроводниковый универсальный

ВУП-2*

Назначение

Универсальный полупроводниковый выпрямитель предназначен для питания выпрямленным электрическим током различного напряжении учебных радиотехнических приборов и демонстрационных установок, используемых при прохождении школьного курса физики и электротехники. Например:

установки для демонстрации медленных затухающих и незатухающих колебаний низкой (звуковой) частоты;

демонстрационного усилителя низкой частоты с детекторным радиоприемником и электродинамическим громкоговорителем;

установки для демонстрации свойств двухэлектродной характеристики;

демонстрационной модели индикатора ионизирующих частиц с одновременным питанием усилителя низкой частоты;

Комплекта приборов для изучения свойств электромагнитных волн (генератора сантиметровых воли).

Выпрямитель изготавливается заводом "Электродело", (Ленинград, пр. Майоров, 39, по ТУ 79 РСФСР 465-75).

Текст руководства согласован с Программно-методическим управлением Министерства просвещения РСФСР.

Технические данные

Выпрямитель рассчитан па подключение к электрической сети переменного тока напряжением 127 и 220 В, частотой 50 Гц и имеет следующие выходные параметры:

выпрямленное напряжение до дросселя без нагрузки от 300 до 350 В. Наибольший тик нагрузки до 200  мА (при этом токе вы прямленное напряжение может падать до 250 В);

выпрямленное напряжение после дросселя 250±10 В при токе нагрузки до 50 мА (при этом токе выпрямленное напряжение на зажиме «350 В» должно быть не менее 300 В);

регулируемое выпрямленное напряжение от 0 до 250±10 В при токе нагрузкой до 50 мА.

регулируемое выпрямленное напряжение от 0 до ±100 В (отклонение должно быть. не более ±5 В) при токе нагрузкой до 5 мА;

переменное напряжение 6,3 В при токе нагрузкой до 3 А.

Габаритные размеры прибора в мм:

длина — не более 350;

ширина — не более 190;

высота — не более 185;

масса — не более 7,4 кг.

Комплект поставки

Выпрямитель полупроводниковый универсальный — I шт.

Руководство по эксплуатации — I »

Ящик для упаковки — I »

Устройство и работа выпрямителя

Выпрямитель смонтирован в металлическом сварном корпусе с перфорированными стенками и установлен на изолирующих ножках.

На передней панели расположены:

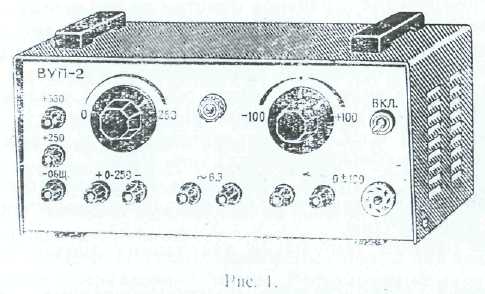

зажимы -1-350; +250; - ОБЩ; 6,3;

зажимы регулируемого напряжения от 0 до 250 В;

зажимы регулируемого напряжения от 0 до ±100 В;

тумблер для включения прибора;

сигнальный фонарь;

ручка для плавного регулирования напряжения от 0 до 250 В;

ручка для плавного регулирования напряжения от 0 до ± 100 В;

октальная ламповая панель.

На выводы ламповой панели поданы следующие напряжения:

6 и 8 350 В: 3 и 8 250 В:

4 и 5 100 В; 2 и 7— 6,3 В.

Октальная ламповая панель предназначена для включения генератора сантиметровых волн с рупорной антенной, входящего в комплект приборов для изучения свойств электромагнитных волн (выпускается заводом «Электродело»), который снабжен для этого многожильным кабелем с октальным цоколем от радиолампы.

Контактные зажимы выпрямителя позволяют подключать к ним внешние проводники, как с наконечниками, так и со штекерами.

Кожух выпрямителя съемный и крепится к передней стенке при помощи трех язычков и двух винтов. На задней стенке кожуха имеется отверстие для вывода шнура с вилком.

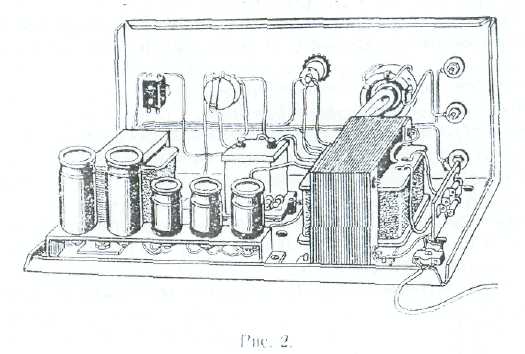

На дне передней стенки выпрямителя смонтированы основные его детали.

Трансформатор силовой мощностью по первичной обмотке 150 Вт. Сечение среднего стержня магннтопровода 15 см². Материал пластин сталь электротехническая марки Э-41, тип пластин — УШБ-30. Данные обмоток трансформатора приведены на электрической принципиальной схеме выпрями геля (рис. 3).

Для включения в сеть напряжением 127 и 220 В первичная (сетевая) обмотка трансформатора выполнена в виде одной обмотки с отводом. Переключение первичной обмотки на различные напряжения производится путем перестановки плавкого предохранителя.

Для защиты от помех, проникающих через электросеть, между первичной и другими обмотками трансформатора помещен электростатический экран в виде однослойной обмотки из изолированного провода, один из концов которого присоединен к корпусу.

Высоковольтный мост иI однополупериодный выпрямитель вы полнен па полупроводниковых диодах типа Д7Ж

Эти диоды конструктивно оформлены в цельнометаллическом сварном корпусе, благодаря чему они обладают повышенной влагостойкостью и прочностью.

Диапазон рабочих температур для данных диодов от - 55°С до +70° С

Гарантийный срок службы полупроводниковых диодов — 5000 часов. При соблюдении нормальных условий эти диоды можно эксплуатировать практически значительно дольше.

Электрические данные диода Д7Ж приведены в таблице:

Выпрямленный ток. А	Наибольшая амплитуда обратного напряжения, В	Рабочая температура, град С
0,30	400	20; 55
0,39	250	0
0,21	130	70

Выпрямленный ток - среднее значение (постоянная составляющая) - зто ток, который может длительно протекать через диод, не вызывая его повреждения.

Наибольшая амплитуда обратного напряжения - амплитуда напряжения, которая может быть приложена к диоду в непропускаемом (обратном) направлении в течение длительного времени без опасности нарушения нормальной работы диода.

Дроссель сглаживающего фильтра состоит из сердечника, со бранного из Ш-образных пластин -электротехнической стали сечение среднего стержня магннтопровода 5 см². Обмотка дросселя размещена на пластмассовом каркасе и содержит 6000 витков провода ПЭЛ диаметром 0,2 мм. Сердечник дросселя сделан с воздушным зазором 0.2 мм при помощи изоляционной прокладки между Ш-образными и замыкающими пластинами.

Сглаживающий фильтр включает пять электролитических конденсаторов типа К 50 12 и одни конденсатор с бумажным диэлектриком типа МГБО. Два электролитических конденсатора номинальной емкостью по 20 мкФ на рабочее напряжение 150 В включены до и после дросселя. Три электролитических конденсатора по 20 мкФ на напряжение 350 В использованы на низковольтном участке фильтра (100 В)..

К онденсатор с бумажным диэлектриком емкостью 2 мкФ на напряжение 200 В включен на выход регулируемого напряжения от 0 до ±100 В.

Проволочный потенциометр сопротивлением 10 000 Ом служит для регулирования напряжения oт 0 до ±100 В.

Предохранитель на силу тока 1 А устанавливается на щитки в угольники верхнего ряда, справа - при сетевом напряжении 127 В, слева - при сетевом напряжении 220 В.-

Предохранитель 0,5 А устанавливается в нижние угольники щитка и предназначен для защиты выпрямителя в случае короткого замыкания высокого напряжения во внешней пени.

Перемещением рукоятки тумблера в верхнее положение "вкл." включают питание силового трансформатора, о чем свидетельствует загорание индикаторной лампы. Регулируемые напряжения, получаемые от выпрямителя, удобны для питания установок, демонстрирующих свойства двухэлектродной и трёхэлектродной ламп, для снятия анодной и анодно-сеточной характеристик.

При проведении демонстрационных опытов с учебными установками, требующими источника повышенного напряжения (работа с камерой Вильсона, с вакуумным фотоэлементом, с фоторезистором, демонстрационной моделью индикатор;) ионизирующих частиц и др.), напряжение до 450 В может быть получено за счет включения последовательно выпрямленного напряжения 350 В и регулируемого 0 ± 100 В.

Гальванически не связанные напряжения 350 и 100 В подведены также к октальной ламповой панели (ножки 6 и 8; 4 и 5), рас положенной на лицевой стороне выпрямители,

R1 — потенциометр 10 кОм ± 10%, 25 Вт;

R2 — резистор переменный СП 47 кОм, 1 Вт;

R3, R4 — резисторы постоянные ВС-1, 5,1 кОм;

С1, С2 — конденсаторы электролитические К 50-3 20 мкФ, -150 В;

С3, С4, С5 — конденсаторы электролитические К 50-3 20 мкФ,

350 В; С6 — конденсатор с бумажным диэлектриком МБГО 2 мкФ, 400 В;

Д1, Д2, Д3, Д4, Д5, Д6 — полупроводниковые диоды Д7Ж,

Др — дроссель сглаживающего фильтра ПЭЛ 0,2 6000 витков;

Тр — трансформатор силовой;

1 - 2 ПЭЛ 0,41 508,.

2 — 3 ПЭЛ 0,35 372 витка,

4 ПЭЛ 0,35 один ряд. экран;

9 — 10 ПЭЛ 0,29 980 витков;

7 — 8 ПЭЛ 0,29 400 »

5 — 7 ПЭЛ 0,29 400 »

12 — 13 ПЭЛ 1,08 18 »

11 — 12 ПЭЛ 1,08 12 »

П1 — предохранитель ПК-30 1 А;

П2 — предохранитель ПК-30 0,5 А;

Л —лампа миниатюрная 6,3 В 0.22 А;

Вк—выключатель типа «тумблер»;

ПЛ— панель ламповая октальная.
