Трансформатор универсальный (с универсальными зажимами) ТрУ (школьный)

I . Назначение

Набор «Трансформатор универсальный» предназначен для демонстрации устройства и действия трансформатора, а также для других опытов по электромагнетизму и электромагнитной индукции.

II. Комплект набора

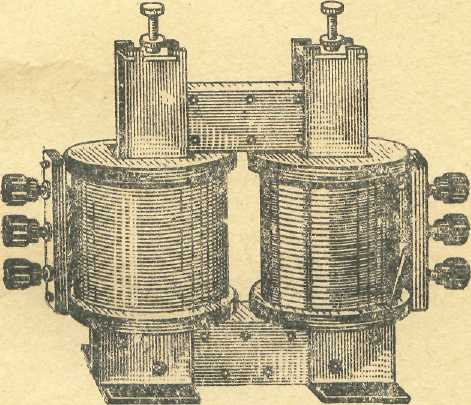

Набор «Трансформатор универсальный» (рис. 1) состоит из следующих основных частей:

Рис. 1.

а) U-образного сердечника с ярмом;

б) катушки 120/220 в;

в) катушки 6/6 в;

г) двух наконечников конусообразной формы;

д) катушки электросварочного аппарата;

е) кольца-желоба;

ж) маятника с двумя пластинами;

з) двух электродов;

и) катушки плоской;

к) кольца медного;

л) кольца алюминиевого.

Детали набора укладываются в футляр.

III. Устройство частей набора

1. U-образный сердечник с ярмом

С ердечник (рис. 2) набран из пластин а электротехнической стали. Верхние торцы его для плотного прилегания ярма отшлифованы. К. сердечнику приклепаны четыре угольника 6, служащие ножками, и четыре планки в. Планки имеют вырезы г для скрепления сердечника с другими частями набора

Ярмо (рис. 3) набрано из пластин электротехнической стали. Одна плоскость а ярма отшлифована. Для скрепления сердечника с ярмом служат два прижима (рис. 4).

Для этого (рис. 5) ярмо накладывается на сердечник между планками 2в так, чтобы шлифованная плоскость За ярма легла на шлифованные плоскости сердечника. Затем в вырезы планок вставляют пластины 4г прижима, после чего с помощью винтов 4а прижимают ярмо к сердечнику и во избежание ослабления винты затягивают гайкой 4в

2. Катушка 120/220 в (рис. 6)

Катушка представляет собой каркас а, на котором размещена обмотка о из медного изолированного провода.

Данные обмотки

О бмотка состоит из двух секций, соединенных между собой последовательно по схеме, изображенной на рисунке 7.

№ секции	Число витков	Марка провода	Диаметр провода в мм
I	490	ПЭЛ	0,59
II	422	ПЭЛ	0,72
	148	ПЭЛБО	0,72

К каркасу прикреплена панель в с надписями 120 и 220 в. На панели смонтированы три зажима г, к которым припаяны выводы обмотки.

3. Катушка 6/6 в (рис. 8)

Д анные обмотки

секции	Число витков	Марка провода	Диаметр провода в мм
I	37	ПЭЛБО	1,5
II	37	ПЭЛБО	1,5

Катушка представляет собой каркас а, на котором размещена обмотка о, состоящая из двух секций, соединенных между собой по схеме, изображенной на рисунке 9,.

Три зажима укреплены на панели, как в катушке 120/220 в. Со­единение выводов обмотки с зажимами выполнено по схеме, изображенной на рисунке 9.

4. Конусные наконечники (рис. 10)

Наконечники имеют форму четырехгранной призмы а, переходящей в конус б.
