3.3.2. Расчет наклонного сечения лобового ребра на поперечную силу
Расчетное
значение поперечной силы
;
Н=5,05 кН. Проверяем соблюдение следующих
условий:
Условия выполняются, значит сечение ребра достаточное и поперечная арматура (хомуты) по расчету не требуются, а из конструктивных соображений принимаем (учитывая крутящий момент) хомуты из арматуры диаметром 6 мм класса А240С с шагом 150 мм.
Консольный выступ для опирания сборного марша армируют сеткой С-2 из арматуры диаметром 6 мм класса А240С, поперечные стержни этой сетки скрепляют с хомутами каркаса ребра.
1.Расчет продольного ребра
На продольное ребро действуют:
постоянная и временная нагрузки, равномерно распределенные от половины пролета полки и от собственного веса:
кН
где
– вес площадочной плиты;
-
расчетное значение полезной нагрузки;
кН
– собственный вес ребра.
|
Рис. 7. Расчетная схема лобового ребра |
|

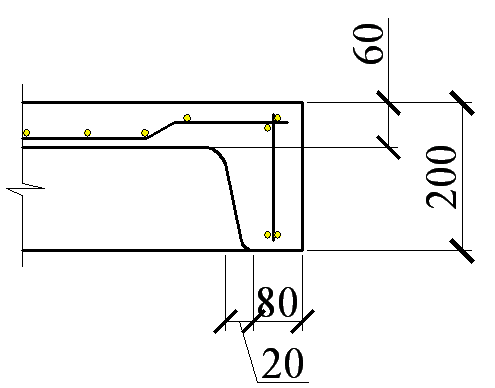

Рис. 8. Продольное ребро (разрез). |
Определяем расчетный изгибающий момент в середине пролета ребра:
Нм
Расчетное значение поперечной силы:
Н
Расчетное
сечение продольного ребра является
тавровым с полкой в сжатой зоне шириной
см; h0=200-20=180
мм.
В соответствии с общим порядком расчета изгибаемых элементов определяем расположение нейтральной оси при x= :
Н∙см
Условие соблюдается, значит, нейтральная ось располагается в полке;
По таблице 9 приложения 1 определяем ζ:
m =0,019 → ζ =0,994
Соответственно площадь арматуры:
см2
По сортаменту арматуры принимаем 2 ø 6 (Аs=0,57см2). Процент армирования составит:
3.4.2. Расчет наклонного сечения продольного ребра на поперечную силу
Расчетное
значение поперечной силы
;
Н=4,7кН. Проверяем соблюдение следующих
условий:
Условия выполняются, значит, сечение ребра достаточное и поперечная арматура (хомуты) по расчету не требуются, а из конструктивных соображений принимаем (учитывая крутящий момент) хомуты из арматуры диаметром 6 мм класса А240С с шагом 150 мм.
3.4.3.Расчет лестничной площадки по деформациям
Изгибающий момент в середине пролета М=3787 Н∙м.
Исходные данные для определения площади сечения растянутой арматуры:
бетон тяжелый класса В25 (Rb = 14,5 МПа при b2 = 1,0, Rbt = 1,05 МПа, Rb, ser = 18,5 МПа, Rbt, ser = 1,6 МПа, Eb=30∙103 МПа);
арматура класса A400С (Rs = Rsc = 365 МПа, Rs = Rs, ser =390 МПа, Es=2∙105 МПа);
изгибающий момент M = 0,56 кН · м.
Определяем геометрические характеристики приведенного сечения лобового ребра лестничной площадки:
Проверяем условие Мr ≤ Мcrc . Для этого момент трещинообразования вычислим по формуле:
где
Для тавровых сечений с полкой в сжатой зоне γ=1,75, а упругий момент сопротивления сечения для растянутой грани сечения:
;
Площадь приведенного сечения:
см2
Статический момент площади приведенного сечения относительно нижней грани ребра:
см3
Расстояние от центра тяжести площади приведенного сечения до нижней грани ребра:
см
h-y0=35-22.26=12,74см
Момент инерции приведенного сечения относительно центра тяжести сечения:
см4
где ys=y0-a=22.26-3.5=18.76 см.
Момент сопротивления:
см3
см3
Момент трещинообразования:
кН·см
Мr = 3031 Н·м = 303 кН·см≤ Мcrc = 970 кН·см
Трещины в растянутой зоне сечения посередине пролета не образуются. Кривизну определяем по формуле:
1/см
где
- коэффициент, учитывающий влияние
кратковременной ползучести бетона,
равный для тяжелого бетона 0,85.
Прогиб определяем по формуле:
см
см
см
<
см
