Увеличение пропускной способности

Со временем, когда система будет обслуживать все больше клиентов, трафик может распределиться таким образом, что какой-нибудь ячейке для обслуживания звонков не хватит выделенных ей частот. Для выхода из такой ситуации используется несколько подходов:

• Добавление новых каналов.

• Заимствование частот. В самом простом случае перегруженные ячейки могут "заимствовать" частоты у смежных ячеек.

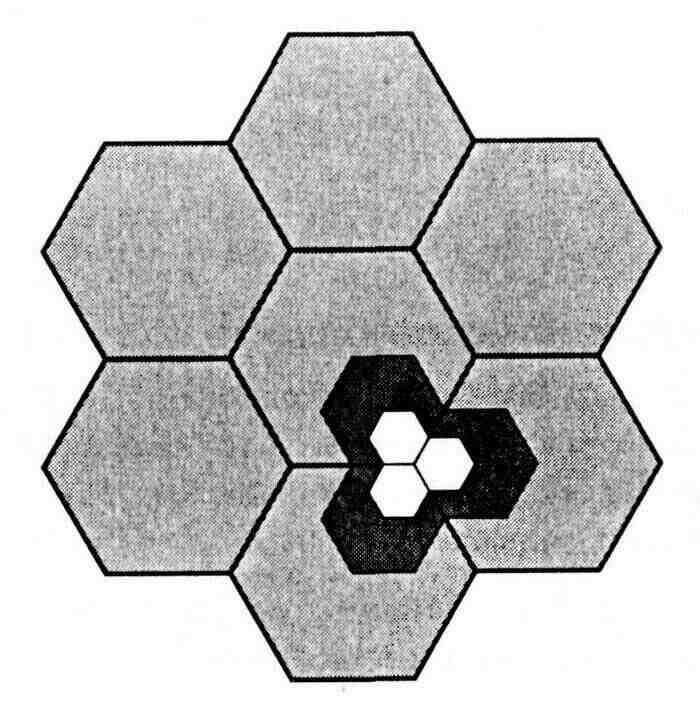

• Расщепление ячеек (рис.1.5). Ячейки в областях с повышенным спросом на услуги мобильной связи можно расщеплять. Как правило, размеры исходных ячеек колеблются от 6,5 до 13 км. Меньшие ячейки также можно разбивать, однако следует помнить, что на практике радиус 1,5 км считается минимальным (см. микроячейки).

Рисунок 1.5 – расщепление ячейки

• Разбивка ячеек на секторы. При разбивке на секторы ячейка делится на несколько клиновидных секторов, в каждом из которых остается свой набор каналов. Обычно на ячейку приходится 3-6 секторов.

• Микроячейки. По мере уменьшения ячейки антенны перемещаются с крыш высотных зданий и вершин холмов на крыши зданий поменьше или на стены высотных домов и даже оказываются на фонарных столбах, с высоты которых они обслуживают микроячейки. Любое уменьшение размера ячейки сопровождается уменьшением уровня мощности сигналов, излучаемых базовой станцией. Микроячейки полезно располагать на городских улицах в густо населенных районах, а также внутри больших зданий общественного пользования.

Алгоритмы функционирования систем сотовой связи

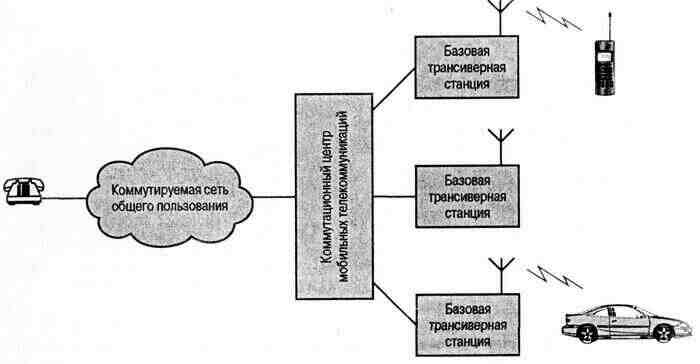

На рис. 1.6 показаны основные элементы сотовой системы. Практически в центре каждой ячейки находится базовая станция. Базовая станция состоит из антенны, контроллера и нескольких трансиверов, которые служат для связи в каналах, выделенных этой ячейке. Контроллер используется для обработки соединений мобильного устройства с остальной сетью. В любой момент в пределах ячейки могут быть активными и перемещаться несколько пользователей мобильной связи, сообщающихся с базовой станцией. Каждая базовая станция подсоединена к коммутатору мобильных телекоммуникаций (mobile telecommunications switching office — MTSO), причем один коммутатop MTSO может обслуживать несколько базовых станций. Коммутатор MTSO устанавливает соединение между мобильными устройствами. Кроме того, MTSO соединен также с общественной телефонной или телекоммуникационной сетью и может соединять стационарных абонентов с сетью общего пользования и мобильных абонентов с сотовой сетью. Коммутатор MTSO выделяет для каждого соединения голосовой канал, выполняет переключения и контролирует звонки для передачи информации о счетах.

Рисунок 1.6 - Общий вид сотовой системы

• Инициализация мобильного устройства. Включенное мобильное устройство проводит сканирование и выбирает самый сильный настроечный канал управления, используемый данной системой (см. рис. 1.7, а). Ячейки с различными полосами частот периодически транслируют сигналы в различных настроечных каналах. Приемник мобильного устройства выбирает самый сильный настроечный канал и начинает его прослушивать. В результате этой процедуры мобильное устройство автоматически выбирает антенну базовой станции той ячейки, в пределах которой оно будет действовать. Затем выполняется квитирование между мобильным устройством и коммутатором MTSO, контролирующим данную ячейку, что тоже осуществляется через базовую станцию этой ячейки. Квитирование используется для опознания пользователя и для регистрации его местоположения.

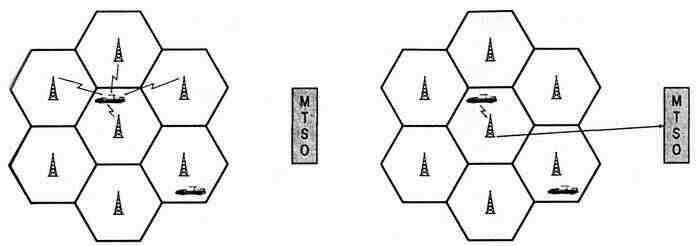

а) поиск сильнейшего сигнала б) запрос на соединение

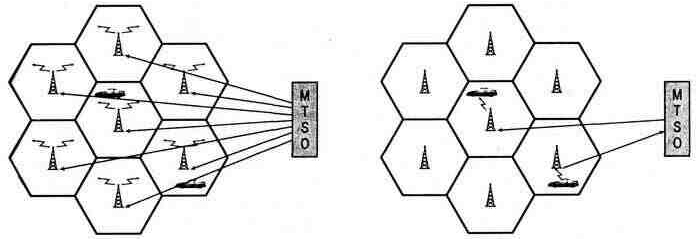

в) передача сигнала г) вызов принят

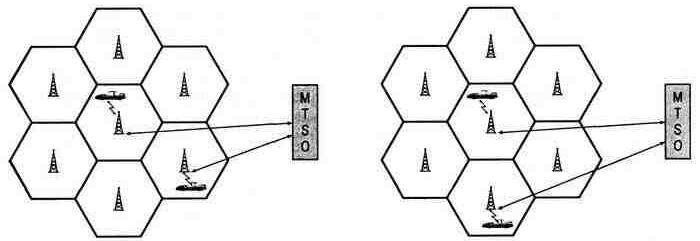

д) исходящий вызов е) переключение

Рисунок 1.7 - Пример мобильного сотового соединения

Все время, пока включено мобильное устройство, эта процедура сканирования периодически повторяется, что позволяет следить за движением устройства. Если устройство входит в новую ячейку, выбирается новая базовая станция.

• Звонок с мобильного устройства. Звонок с мобильного устройства начинается с отправки номера вызываемого устройства по предварительно выбранному каналу (рис. 1.7, б). Приемник мобильного устройства сначала проверяет, свободен ли настроечный канал, анализируя информацию в прямом (от базовой станции) канале. Когда обнаруживается, что канал свободен, мобильное устройство может начинать передачу в соответствующем обратном (к базовой станции) канале. Базовая станция в свою очередь отправляет запрос на коммутатор MTSO.

• Избирательный вызов. Далее коммутатор MTSO пытается установить связь с вызываемым устройством. Коммутатор отправляет адресное сообщение определенной базовой станции, в зависимости от номера вызывающего мобильного устройства (рис. 1.7, в). Каждая базовая станция передает сигналы избирательного вызова в собственном выделенном настроечном канале.

• Принятие вызова. Вызываемое мобильное устройство распознает свой номер в настроечном канале, за которым следит в настоящий момент, и отвечает данной базовой станции. Базовая станция отправляет ответ на коммутатор MTSO, который устанавливает канал связи между вызывающей и вызываемой базовыми станциями. В то же самое время коммутатор MTSO выбирает подходящий канал информационного обмена внутри ячейки каждой базовой станции и уведомляет каждую базовую станцию, которые в свою очередь уведомляют свои мобильные устройства (рис. 1.7, г). Оба мобильных устройства настраиваются на выделенные им каналы.

• Текущий вызов. Пока поддерживается соединение, два мобильных устройства обмениваются голосовыми сигналами или данными, проходящими через соответствующие базовые станции и коммутатор MTSO (рис. 1.7, д).

• Переключение. Если мобильное устройство во время соединения выходит за пределы одной ячейки и входит в зону действия другой, то старый информационный канал следует заменить каналом, выделенным новой базовой станции в новой ячейке (рис. 1.7, е). Система осуществляет это изменение, не прерывая звонка и не беспокоя пользователя.

Система также выполняет некоторые другие функции, такие как:

• Блокирование вызова. Если при звонке с мобильного устройства все информационные каналы, выделенные ближайшей базовой станции, заняты, то мобильное устройство предпринимает предварительно заданное количество последовательных попыток установления связи. После определенного количества неудачных попыток пользователю возвращается сигнал "занято".

• Завершение вызова. Когда один или оба пользователя вешают трубку, об этом узнает коммутатор MTSO и освобождает информационные каналы обеих базовых станций.

• Потеря вызова. Если в определенный период соединения из-за интерференции или слабого сигнала базовая станция не может поддерживать минимально требуемую интенсивность сигнала, то информационный канал связи с пользователем прерывается, о чем уведомляется коммутатор MTSO.

• Звонки стационарным и удаленным мобильным абонентам/от стационарных и удаленных мобильных абонентов.
