3.4.1 Трансформаторы тока

Трансформаторы тока выбраны по следующим параметрам:

• по номинальному напряжению и номинальному току:

, (3.12)

где U_1ном и I_1ном – номинальные напряжение и ток первичной обмотки трансформатора тока, кВ и А;

U_раб и I_рабmax – напряжение и рабочий ток, в цепи, где установлен трансформатор тока, кВ и А.

• по классу точности (в настоящей работе – только для ТТ фидеров районной нагрузки):

, (3.13)

где s_2н – дополнительная номинальная нагрузка проверки обмоток трансформатора тока;

s₂ – вторичная нагрузка присоединенная к вторичной обмотке трансформатора тока .

Для определения s₂ составлена трехлинейная схема подключения всех приборов к трансформаторам тока фидера районной нагрузки (рис. 10). s₂ должна быть найдена для трансформатора тока наиболее загруженной фазы:

(3.14)

где s_пр – сопротивление соединительных проводов, Oм;

–сопротивление катушек всех последовательно включенных приборов, Ом;

s_конт- сопротивление переходных контактов, принимаемое 0,05 Ом при двух-трех приборах.

Сопротивление соединительных проводов вычислено по формуле:

(3.15)

где – удельное сопротивление материала провода,Ом*м; выбраны алюминиевые соединительные провода, для которых ;

- приведенное сечение проводов,

– расчетная длина соединительных проводов, м; при включении ТТ в две фазы.

Для РУ-10 кВ принято

(3.16)

Класс точности должен соответствовать назначению трансформатора тока. Трансформаторы тока класса 0,5 применяются для присоединения расчетных счетчиков, класса 1 – для присоединения приборов технического учета, класса 3(Р) или 10 – для присоединения релейной защиты. Класс точности выбранных ТТ – 0,5.

• по конструкции и способу установки (могут быть опорные или проходные, внутренней или наружной установки); определяются в основном в зависимости от номинального напряжения.по электродинамической устойчивости

(3.17)

где k_д – коэффициент динамической устойчивости трансформатора тока;

- ударный ток к.з., кА.

• по термической устойчивости:

(3.18)

где k_Т – коэффициент термической устойчивости трансформатора тока;

t_Т – время термической стойкости, с;

- тепловой импульс тока к.з., проходящего через выключатель, .

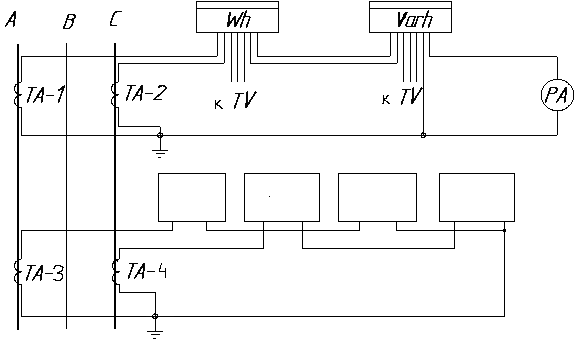

Трехлинейная схема подключения приборов к ТТ фидера районной нагрузки имеет следующий вид:

Рис. 9

Wh – счетчик активной энергии типа САЗУ-И670;

Varh – счетчик реактивной энергии СР4-И673;

PA – амперметр типа Э378.

Согласно схеме (рис. 13) сопротивление катушек всех последовательно включенных приборов можно определить по формуле:

(3.19)

где S_а – сопротивление катушки тока (амперметра), Ом. Принята равной S_а = 0,02 Ом;

S_wh – сопротивление катушки тока ( счетчика активной энергии), Ом. Принята равной S_wh = 0,1 Ом;

S_var - сопротивление катушки тока (счетчика реактивной энергии), Ом. Принята равной S_var = 0,1 Ом.

Сопротивление соединительных проводов согласно выражению (3.15) с учетом (3.16)

Вторичная нагрузка присоединенная к вторичной обмотке трансформатора тока равна :

Условие проверки удовлетворяется, так как

Выбранный измерительный трансформатор тока ТПОЛ-10 на вводе в РУ-10 кВ соответствует требуемому классу точности

Перечень выбранных в соответствии с выше указанными условиями трансформаторов тока с указанием их характеристик и параметров выбора приведен в Табл.10.

Таблица 10

Выбор измерительных трансформаторов тока

Вид присоединения	Тип трансформатора	Соотношение паспортных и расчётных параметров		Мощность ТА, ВА при классе точности		Коэффициенты стойкости		Проверка на стойкость
		Uном/Uраб	Iном/Iраб.m	0,5	1	Кт	Кд	Термическую	Динамическую
								(Iном1·Кт)2·tт≥Вк, кА2·с	√2·Iном1·Кд>iу, кА
1	2	3	4	5	6	7	8	9	10
Ввод 110 кВ	ТФНД-110М	110/110	400/73,5 (200-400)	30	100	60	75	(0,4·60)2= 576>14	√2·0,4·75= 42,5>23.5
Ввод 10 кВ	ТПОЛ-10	10/10	1000/808	20	30	70	128	(1·70)2=4900>15.3	√2·3·128=543>24.2
Сборные шины 10 кВ	ТШЛ-10	10/10	2000/526	20	30	70		(2·70)2=19600>53.3
ТСН	ТПЛ-10	10/10	200/59	10	20	90	250	(0,2·120)2=324>173	√2·0,2·25=70,7>22.4
