Варіантне проектування
Характеристика об’єкту і конструкцій, що підлягають монтажу
Завданням даного курсового проекту є складення технологічної карти на монтаж металевих ферм покриття та плит покриття одноповерхової промислової будівлі зі збірних залізобетонних конструкцій, що складається з трьох паралельних прольотів по 18 м кожен, крок колон В1 = 6 м, В2 = 12м, позначка низу кроквяних конструкцій +8,400 м та +10,800 м, слід зазначити розміри в крайніх осях, які становлять 102500*54800 мм. Для наступних розрахунків обираємо поперечний проліт з металу, розміри якого 54000*30000 мм, позначка низу кроквяних конструкцій+12,600м.
Складаємо специфікацію(табл. 1).
Таблиця 1
Специфікація монтажних елементів
Назва елемента |
Марка |
Ескіз |
Кількість шт |
Маса елементів, т |
|
одного |
усіх |
||||
Ферма покриття
|
Ф-1 |
|
10 |
3,4 |
34 |

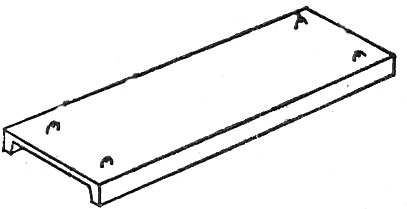

Плита покриття |
ПП1 |
|
90 |
3,1 |
279 |
|
|
|
|
Σ |
313 |
Структура комплексного процесу і обсяг робіт
Визначаємо структуру даного комплексного монтажу будівельних конструкцій.. Перелік робочих процесів і операцій приймаємо згідно з відповідними збірниками ЕНиР, посилання на які містяться в табл. 2
Таблиця 2
Структура комплексного процесу монтажу конструкцій
Комплексний процес |
Складові робочі процеси і операції |
Одиниця |
Збірники та випуски ЕНиР |
1 |
2 |
3 |
4 |
|
1. Розвантаження з розкладкою ферм покриття |
шт.. |
Е 25 |
2. Розвантаження плит покриття із розкладкою |
шт.. |
Е 25 |
|
3. Установлення ферм в проектне положення |
шт.. |
Е 4-1 |
|
4. Укладання плит покриття |
шт. |
Е 4-1 |
|
5. Кріплення з допомогою болтів |
шт |
Е 22-1 |
|
6. Електрозварювання стиків плит покриття з фермами |
10 м шва |
Е 22-1 |
|
7. Антикорозійне покриття відкритих зварних з”єднань |
10 м шва |
Е 4-1 |
|
8. Приймання бетонної суміші з кузова самоскида |
100 м3 |
Е 4-1 |
|
9. Заливання швів плит покриття |
100 м шва |
Е 4-1 |
Монтаж
залізобетонного покриття одноповерхових
будинківДля взятої структури комплексного процесу в цілому по об’єкту підрахуємо обсяг робіт. Підрахунки запишемо в табл. 3
Таблиця 3
Відомість обсягів робіт
Найменування процесу |
Одиниця |
Запис підрахунку |
Обсяг робіт |
1. Розвантаження з установленням ферм покриття |
шт.. |
? |
10 |
2. Розвантаження плит покриття із розкладкою |
шт |
72/6*2*3*6 |
432 |
3. Установлення ферм в проектне положення |
шт |
(72/6+1)*2*3 |
78 |
4. Укладання плит покриття |
шт |
72/6*2*3*6 |
432 |
5. Кріплення з допомогою болтів |
шт |
4*2*78 |
624 |
6.Електрозварювання стиків плит покриття з фермами |
10 м шва |
0,5*432 / 10 |
21,6 |
7. Антикорозійне покриття відкритих зварних з”єднань |
10 стиків |
3*432 / 10 |
129,6 |
|
100 м3 |
432*8 / 100*100 |
0,35 |
9. Заливання швів плит покриття |
100 м. шва |
(144*(54/6-1) + 54*(144/6-1)) /100 |
23,94 |
8.
Приймання бетонної суміші з кузова
самоскида
