16. . Структурная схема ббкп.

В состав аппаратуры контролируемого пункта диспетчерской централизации входят: базовый микропроцессорный блок ББКП и схема сопряжения с электрической централизацией станции (выполняется по проекту). Структурная схема ББКП и схема подключения реле дешифратора показана на рис.6.

При использовании базового блока контролируемого пункта ББКП число объектов управления 255 ,а максимальное число сигналов ТС с линейной станции на которой установлен блок ББКП равно 304.

Упрощенно системную шину ISA (Industry Standart Architecture) можно представить как совокупность сигнальных линий, объединённых по назначению (данные, адреса, управление). Основным назначением системной шины является передача информации между базовым микропроцессором и остальными электронными компонентами блока. В ББКП 16 линий предназначены для передачи данных, 24 линии адресные, 16 линий используются организации аппаратных прерываний и 8 каналов DMA. Системная шина ISA работает асинхронно с процессором на частоте 8 МГц. Системная шина соединяется с печатными платами с помощью 36-контактных разъёмов.

К системной шине подключены плата микроконтроллера, два модема и расширитель коммуникационных портов, образующий два порта COM3 и COM4. Питание аппаратуры осуществляется от источника питания, на вход которого подаётся постоянное напряжение 18 – 36 В.

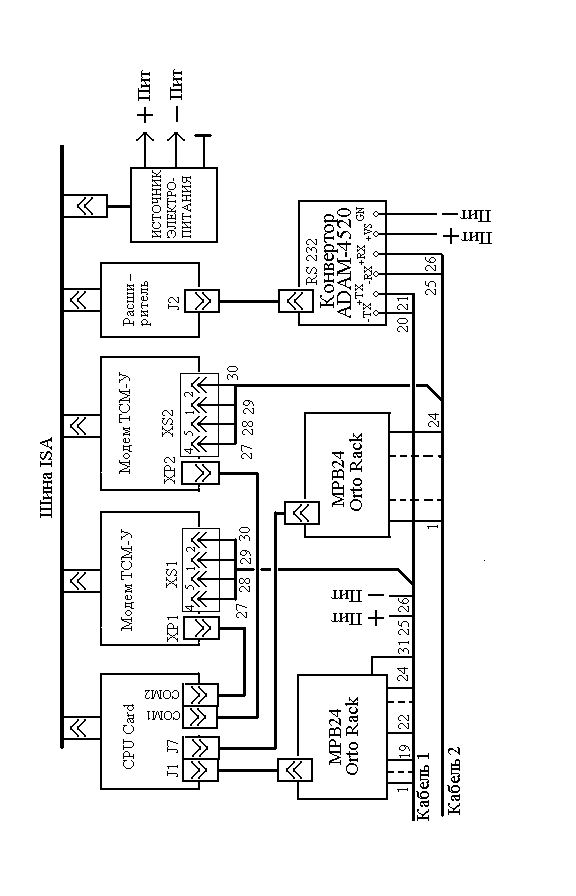

На рис 6 показаны следующие устройства: микропроцессорный модуль CPU Card класса 386SX 25 мГц с загруженной в флэш-память рабочей программой. Этот процессор имеет внутреннюю полностью 32-разрядную архитектуру, 16-разрядную внешнюю шину данных и 24-разрядную адресную;модемы ТСМ-У, обеспечивающие передачу сообщения со скоростью 2400/1200 бод. В данном типе модемов используется двойная фазово-амплитудная (решетчатая) модуляция, что повышает помехоустойчивость приёма сигналов. Модемы, по сути дела, выполняют функции первого (физического) и второго (канального) уровней семиуровневой модели вычислительной сети. Они формируют помехозащищённый кадр (используются циклические коды) и, используя метод многократной передачи, обеспечивают высокую достоверность передачи сообщения;расширитель 5554 RS-232 Quad Serial Card осуществляет аппаратную реализацию портов Com3 и Com 4;конвертор ADAM-4520 преобразует сигналы стыка RS-232 в сигналы стыка RS-485 с гальванической развязкой. Стык RS-485 позволяет обеспечить связь с объектами на расстоянии до 3 километров;на панелях МРВ-24 установлены элементы оптоэлектронной развязки устройств (24 шт.).На рис.5 показана схема распайки выходных разъёмов ББКП, к которым подключаются внешние устройства. Выводы ТХ-, ТХ+, RX- и RX+ используются для связи устройств СПОК и ПОНАБ с ББКП, входы и выходы модемов обозначены МД (модулятор) и ДМ (демодулятор), выходы Осн. и Рез. используются для включения основного и резервного комплектов аппаратуры по каналам ТУ.

17. Структурная схема блоков БКПМ и БРКП.

В настоящее время в системе диспетчерской централизации «Сетунь» находят применения два типа линейных модулей: базовый (ББКП) и модерничи-рованный (БКПМ). Модуль БКПМ применяется совместно с блоками БРКП.

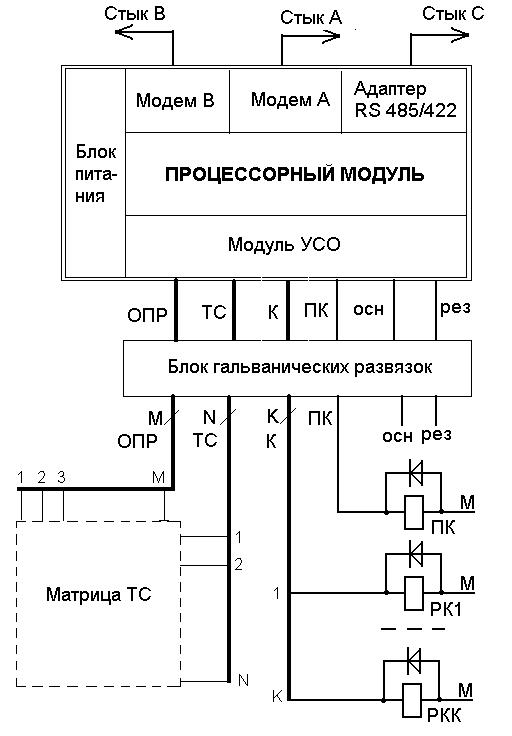

С труктурная схема БКПМ отличается от ББКП тем, что в этом блоке вместо двух модемов установлен расширитель, образующий два последовательных порта RS-232, и конверторы, преобразующие сигналы портов RS-232 в сигналы портов RS-422.

БРКП

Модемы, служащие для обмена информацией с центральным постом | соседним контролируемым пунктом, установлены на стойке связи, которая мо жет находиться в другом помещении. Принцип вывода сигнала ТУ и его де­шифрация осуществляется с использованием тех же принципов, что и при при менении блока ББКП, и отличается лишь тем, что реле РК может быть увеличено до 14, а число команд ТУ - до 511.

Указанный на схеме стык примыкания используется для передачи ми формации с ответвления железной дороги на узловой станции. Для этого в БКПМ дополнительно устанавливается модем.

Для ввода информации ТС используется стык С, к которому подключен конвертор, преобразующий сигналы последовательного порта RS-232 в сигна­лы двухпроводного порта RS-485. К проводам порта С подключаются блоки БРКП и некоторые другие источники информации (указаны на рис. 3.10). Для связи с устройствами УЛ СПОК и УВК в блоке БКПМ установлены дополни­тельно расширители и конверторы, формирующие сигналы стандарта RS-422.

Структурная схема блока БРКП приведена на рис. 3.11. Интерфейс RS-485 обеспечивает обмен информацией между БРКП и БКПМ, интерфейс программирования позволяет записать в память микропроцессорной платы программу работы блока, узел конфигурации настраивает БРКП на определённые адреса байтов. Мультиплексор вывода информации МВИ обеспечивает очерёдность ввода байтов информации с групповых устройств оптоэлектронной развязки МГР, Входы МГР содержат высокоомные резисторы, которые исключают влияние контролируемых цепей друг на друга. При этом напряжение, подавае­мое на входы МГР, может быть как постоянным, так и переменным напряжени­ем от 12 до 220 В.

18.Построение сигналов КТУ, ГЗП,ГЗН, АЗП и АЗН.

В системе диспетчерской централизации «Сетунь» предусмотрена возможность применения одного из двух способов организации линейной цепи: цепочечной, позволяющей передавать сообщения по физическим четырёхпроводным цепям с использованием тонального спектра частот, и многоточечной, предусматривающей использование каналов высокочастотной связи.

В свободное от передачи сигналов телеуправления время рабочая станция ведёт опрос контролируемых пунктов посылкой адресного сигнала циклического опроса. При цепочечной структуре линейной цепи рабочая станция формирует и передаёт команды ГЗП (вызов полной информации) и ГЗН ( вызов сообщения об изменении состояния объектов), при многоточечной структуре - команды АЗП и АЗН. При получении этих команд контролируемый пункт передаёт сигнал ПТС (передаётся сообщение о состоянии всех контролируемых объектах) или НТС (передаются только байты, в которые включены объекты, изменившие своё состояние после последнего опроса).

На рисунке 1 показаны кадры сигналов, передаваемых по каналу ТУ. Кадр КТУ предназначен для передачи приказов основным устройствам (электрической централизации, автоматической переездной сигнализации и др.). Каждый кадр начинается полем НТ (начало текста) и заканчивается контрольным блоком длиной два байта. Содержание информации, записанной в контрольный блок, определяется путём деления контролируемой части кадра на образующий многочлен (записывается остаток от деления). Длина кадра записывается в поле ДК. Для кадров КТУ она постоянная и равна 16 байтов.

Поле КС – код сигнала. Сигнал ТУ имеет 8 модификаций: включение основного (ОСН) и резервного (РЕЗ) комплектов аппаратуры, перезагрузки линейного модуля (Reset) и пять модификаций сигнала ТУ.

Команда ТУ1 является одинарной командой телеуправления,. При её реализации на линейном пункте возбуждается одно управляющее реле, которое удерживается в возбуждённом состоянии в течении времени, указанном в коде команды. Команды ТУ2 и ТУ3 являются соответственно двойной и тройной командами, т.е. они несут в себе две или три кода команды,

которые на линейном пункте приведут к включению двух или трёх управляющих реле. При этом в коде команды указывается отдельно для каждой составляющей команды время её реализации.

Команды ТУ4 и ТУ5 содержат соответственно четыре и пять команд, время реализации которых определяется полями В4 и В5.Поле АП – адрес пункта – может адресовать до 30 пунктов.

Кадров циклического опроса контролируемых пунктов четыре, два из них ГЗН и ГЗП используются при цепочечной структуре линейной цепи, остальные АЗП и АЗН – при многоточечной структуре. Тип сигнала определяется числом, записанным в поле КС. Длина кадра постоянная и составляет 6 байтов.

Рис.1

а) сигнал КТУ, б) сигналы циклического опроса

НТ –начало текста, ДК – длина кадра, КС – код сигнала, АП – адрес пункта,

К1, К2, К3, К4, К5 – коды приказов ТУ1, ТУ2, ТУ3, ТУ4, ТУ5, В1, В2, В3, В4, В5 – время реализации приказов ТУ1ТУ5, КБ – контрольный блок,
