Контрольная работа по электродвигателям дпт

№ 1.

1. Определить сопротивление реостата, который надо включить в цепь якоря двигателя параллельного возбуждения, чтобы он вращался с частотой n=300 об/мин и развивал момент 0,5М_Н. Паспортные данные двигателя: Р_Н=12кВт, U_Н=220 В, n_Н=685 об/мин, I_Н=64 А.

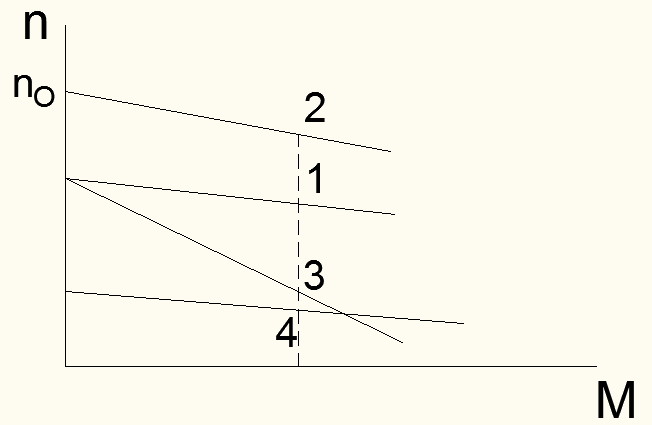

2. В каком соотношении находятся магнитные потоки двигателя при работе в точках 1, 2, 3 и 4?

№ 2

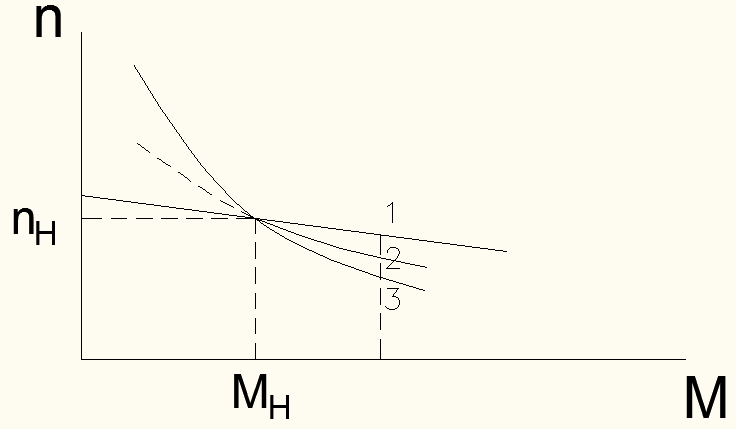

1. В каком соотношении находятся магнитные потоки двигателя параллельного, последовательного и смешанного возбуждения, работающих в точках 1, 2 и 3 своих механических характеристик? Двигатели имеют одинаковые номинальные моменты, частоты вращения, напряжение, магнитные потоки и сопротивления цепи якоря.

2. Определить сопротивление реостата, который надо включить в цепь якоря двигателя постоянного тока с параллельным возбуждением, чтобы он работал в генераторном (тормозном) режиме с частотой вращения n=1100 об/мин и развивал тормозной момент М=0,5М_Н. Номинальные данные двигателя: Р_Н=12 кВт, U_Н=220 В, n=685 об/мин, I_Н=64 А.

№ 3

1. Двигатель параллельного возбуждения приводит в действие механизм с постоянным моментом сопротивления M_С=0,8 М_Н. Какое сопротивление надо включить в цепь якоря, чтобы снизить скорость вращения двигателя до 1000 об/мин. Номинальные данные двигателя: Р_Н=15 кВт, U_Н=220 В, n_Н=1600 об/мин, I_Н=81,5 А.

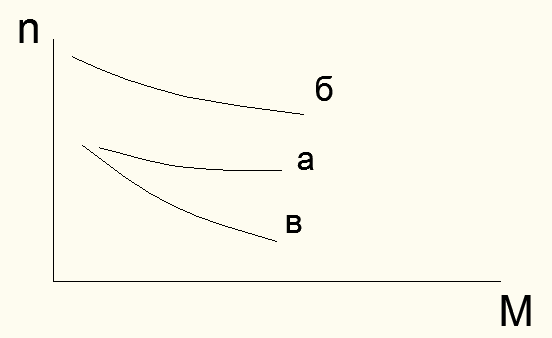

2. Каким образом получены характеристики б и в двигателя смешанного возбуждения, если характеристика а естественная?

№ 4

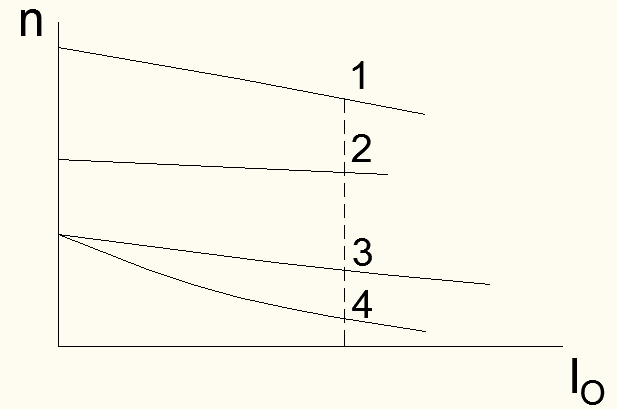

1. В каком соотношении находятся токи в обмотке якоря двигателя при его работе в точках 1, 2, 3, 4 характеристик? Точка 1 расположена на естественной характеристике.

2. Определить сопротивление реостата, который надо включить в цепь якоря двигателя с параллельным возбуждением, чтобы он работал в генераторном режиме с частотой n=800 об/мин и развивал тормозной момент, равный 0,5 М_Н. Паспортные данные: Р_Н=12 кВт, U_Н=220 В, n_Н=685 об/мин, I_Н=64 А, =0,8.

№ 5

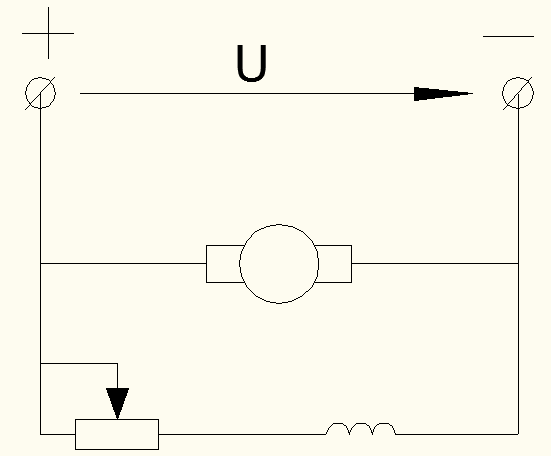

1. Как изменятся ток якоря I_Я, ЭДС Е, ток возбуждения двигателя I_В, если переместить движок реостата вправо?

2. Определить сопротивление реостата, который надо включить в цепь якоря ДПТ, чтобы он работал в генераторном режиме с частотой вращения 1000 об/мин и развивал тормозной момент, равный 0,5 М_Н. Паспортные данные: Р_Н=12 кВт, U_Н=220 В, n_Н=685 об/мин, I_Н=64 А, r_Я=0,28 Ом.

№ 6

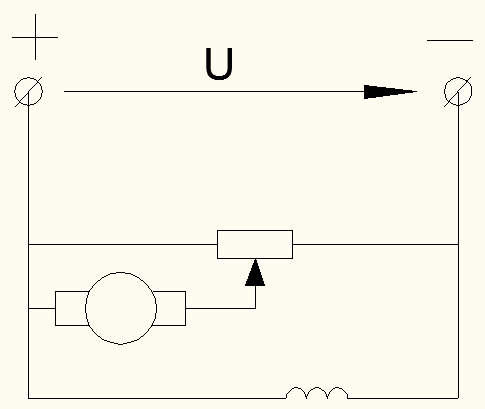

1. В какую сторону надо перемещать движок потенциометра, чтобы увеличить частоту вращения двигателя?

2. Определить сопротивление реостата, который надо включить в цепь якоря ДПТ, чтобы он работал в режиме торможения противовключения с частотой вращения 800 об/мин и развивал тормозной момент, равный 0,8 М_Н. Паспортные данные: Р_Н=12 кВт, U_Н=220 В, n_Н=685 об/мин, I_Н=64 А, r_Я=0,28 Ом.

№ 7

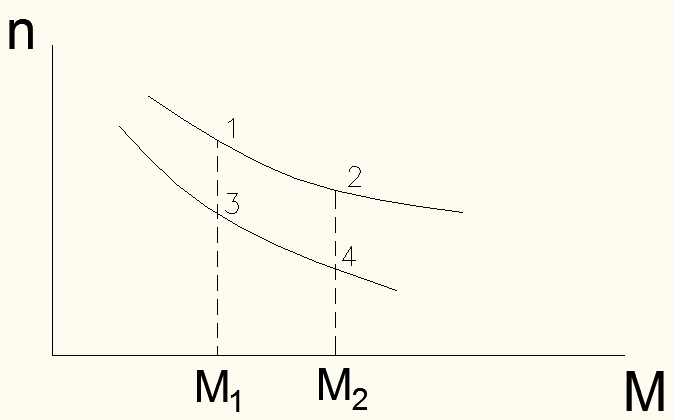

1. В каком соотношении находятся токи обмотки якоря двигателя при его работе в точках 1, 2, 3, 4 характеристик? Точка 1 расположена на естественной характеристике.

2. Определить сопротивление пускового реостата ДПТ с последовательным возбуждением, при котором начальный пусковой ток I_П=2I_Н, а также определить пусковой момент при этом токе. Данные ДПТ: Р_Н=12 кВт, U_Н=220 В, n_Н=880 об/мин, I_Н=280 А.

№ 8

1. Генератор параллельного возбуждения имеет следующие номинальные данные: Р_Н=6,6 кВт, U_Н=230 В, r_Я=0,7 Ом, r_В=212 Ом, n_Н=2850 об/мин. Определить: I_Н, I_ЯН, I_ВН, E и электромагнитную мощность Р_ЭМ.

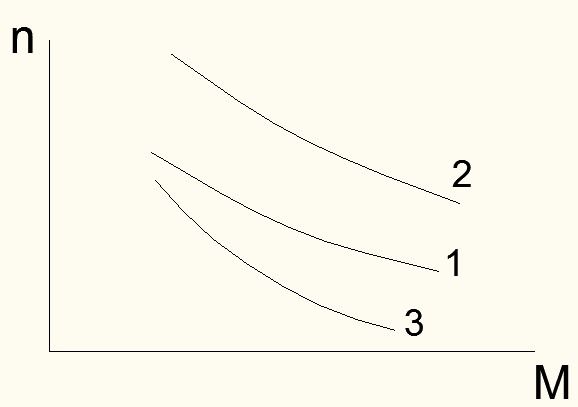

2. Каким образом получены искусственные характеристики 2 и 3 двигателя последовательного возбуждения, если естественная характеристика – I?

№ 9

1. Генератор параллельного возбуждения имеет номинальные данные: Р_Н=18 кВт, U_Н=230 В, r_Я=0,4 Ом, r_В=115 Ом, n_Н=200 об/мин. Определить: I_ЯН, I_ВН, Р_Я и Р_В.

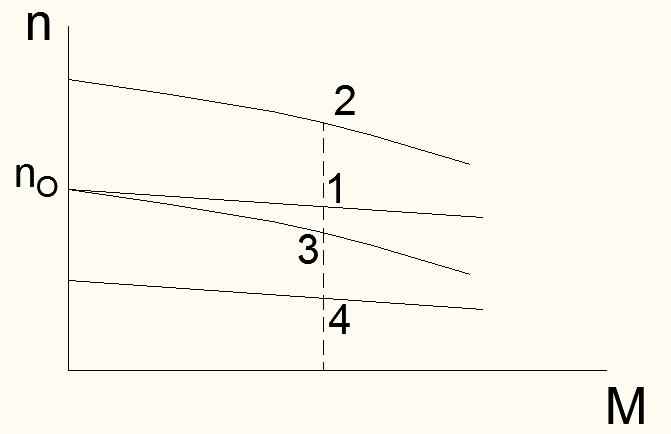

2. В каком соотношении находятся ЭДС обмотки якоря двигателя при его работе в точках 1,2,3,4 характеристик, изображённых на рисунке?

№ 10

1. Как изменяется ток якоря, ЭДС Е, ток возбуждения I_В^x и частота вращения n, если переместить движок реостата r_Р вправо?

2. Изобразите схему включения генератора параллельного возбуждения. Какие условия необходимы для того, чтобы произошло самовозбуждение генератора?

№ 11

1. Паспортные данные двигателя с параллельным возбуждением: Р_Н=25 кВт, U_Н=110 В, n_Н=1000 об/мин, I_H=260 A. Определить сопротивление реостата, который надо

2. включить в цепь якоря двигателя с параллельным возбуждением, чтобы он вращался с частотой n=500 об/мин и развивал момент 0,5М_Н?

3. Какие условия необходимы для того, чтобы произошло самовозбуждение генератора постоянного тока с параллельным возбуждением? Дать схему включения этого генератора.
