4.7. Контрольная работа по усилителям на биполярных транзисторах
Задача 1 . (вариант 12) Для транзистора, включенного по схеме с общим эмиттером, заданы напряжение на базе Uбэ , сопротивление нагрузки Rk и напряжение источника питания Ek. Используя входную и выходные характеристики, определить напряжение на коллекторе Uкэ, ток коллектора Iк, коэффициент усиления h21э, и мощность на коллекторе Pк. Определить также коэффициент передачи тока h21б. Данные взять из таблицы 60.
Таблица 60
Номер варианта |
Номер рисунка |
Uбэ, В |
Rк, кОм |
Ек, В |
12 |
75;76 |
0,2 |
0,1 |
40 |

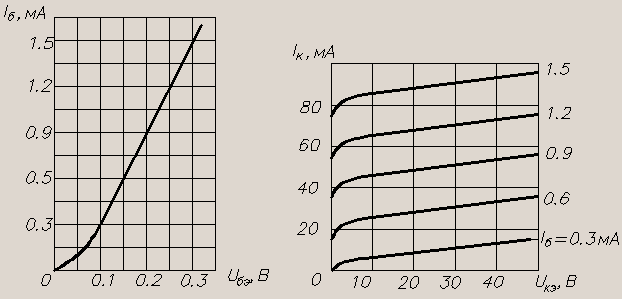

Рис.75 Рис.76
Задача 2. (вариант 32) Для транзистора, включенного по схеме с общим эмиттером, используя входную и выходные характеристики, определить коэффициент усиления h21,
Значение напряжения на коллекторе Uкэ1 и Uкэ2, мощность на коллекторе Рк1 и Рк2, если дано напряжение на базе Uбэ, значение сопротивления нагрузки Rк1 и Rк2, и напряжение источника питания Eк. Данные взять из таблицы 62.
Таблица 62
Номер варианта |
Номер рисунка |
Uбэ, В |
Rк1, кОм |
Rк2, кОм |
Ек, В |
32 |
75;76 |
0,1 |
0,1 |
0,2 |
40 |

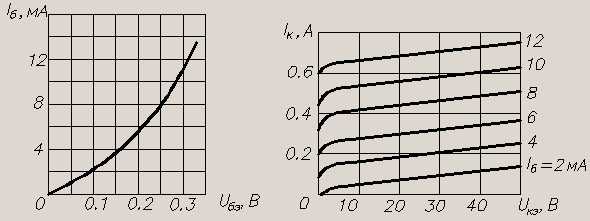

Рис.75 Рис.76
Задача 3 (вариант 68). Ток коллектор, включенного по схеме с общим эмиттером, равен Iк. Используя входную и выходную характеристики, определить коэффициент усиления h21 , сопротивление нагрузки Rk и мощность на коллекторе Pк, дано напряжение на базе Uбэ, и напряжение источника питания Eк. Определить также коэффициент передачи тока h21б. Данные для варианта взять из таблицы 65.
Таблица 65
Номер варианта |
Номер рисунка |
Iк, В |
Uбэ, В |
Eк, В |
68 |
87;88 |
2,5 |
0,3 |
40 |
Рис.87 Рис.88
Задача 4 (вариант 84). По выходным характеристикам транзистора включенного по схеме с общим эмиттером, определить токи коллектора Iк1 и Iк2., напряжение на коллекторе Uкэ1 и Uкэ2, коэффициент усиления h21, если заданы токи базы Iб1 и Iб2, сопротивление нагрузки Rk и напряжение источника питания Eк. Данные для варианта взять из таблицы 67.
Таблица 67
Номер варианта |
Номер рисунка |
Iб1 |
Iб2 |
Rк, кОм |
Ек, В |
84 |
79,80 |
30 |
40 |
0,02 |
40 |

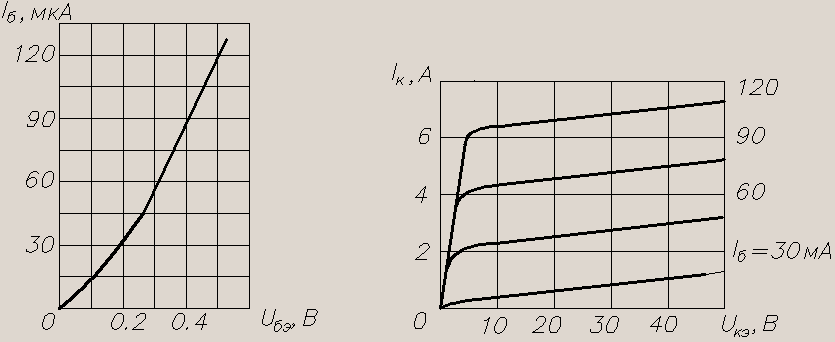

Рис.79
Рис.80
Задача 5 (вариант 97). Для транзистора, включенного по схеме с общим эмиттером, используя входную и выходные характеристики, определить величины изменения тока коллектора Iк и коэффициент усиления h21, если напряжение на базе изменяется от Uбэ1 и Uбэ2. Напряжение питания равно Eк , а сопротивление нагрузки Rk. Данные для варианта взять из таблицы 68.
Таблица 68
Номер варианта |
Номер рисунка |
Uбэ1, В |
Uбэ2, В |
Rк, кОм |
Ек, В |
97 |
85;86 |
0,3 |
0,4 |
0,1 |
20 |

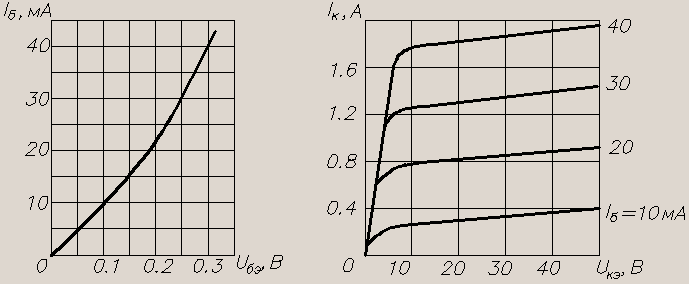

Рис.85
Рис.86
Задача 6 (вариант 85). По выходным характеристикам транзистора включенного по схеме с общим эмиттером, определить токи коллектора Iк1 и Iк2., напряжение на коллекторе Uкэ1 и Uкэ2, коэффициент усиления h21, если заданы токи базы Iб1 и Iб2, сопротивление нагрузки Rk и напряжение источника питания Eк. Данные для варианта взять из таблицы 67.
Таблица67
Номер варианта |
Номер рисунка |
Iб1 |
Iб2 |
Rк2, кОм |
Ек, В |
85 |
81,82 |
1,2 |
1,5 |
0,4 |
40 |
Рис.81 Рис.82
Задача 7 (вариант 13). Для транзистора, включенного по схеме с общим эмиттером, заданы напряжение на базе Uбэ , сопротивление нагрузки Rk и напряжение источника питания Ek. Используя входную и выходные характеристики, определить напряжение на коллекторе Uкэ, ток коллектора Iк, коэффициент усиления h21э, и мощность на коллекторе Pк. Определить также коэффициент передачи тока h21б. Данные взять из таблицы 60.
Таблица 60
Номер варианта |
Номер рисунка |
Uбэ, В |
Rк, кОм |
Ек, В |
13 |
77;78 |
0,25 |
0,05 |
40 |
Рис.77 Рис.78
Задача 8 (вариант 25). В цепь транзистора, включенного по схеме с общим эмиттером, включено сопротивление нагрузки, которое изменяется по величине от Rk1 до Rk2. Используя выходные характеристики, определить напряжения Uкэ1 и Uкэ2 , коэффициент усиления h21э , мощность на коллекторе Pк1 и Pк2, если заданы ток базы Iб и напряжение источника питания Ek. Данные взять из таблицы 61.
Таблица 61
Номер варианта |
Номер рисунка |
Iб |
Rк1, кОм |
Rк2, кОм |
Ек, В |
25 |
81,82 |
0,6 |
0,4 |
1,0 |
40 |
Рис.81 Рис.82
