Исследование двухполупериодного мостового выпрямителя без фильтра

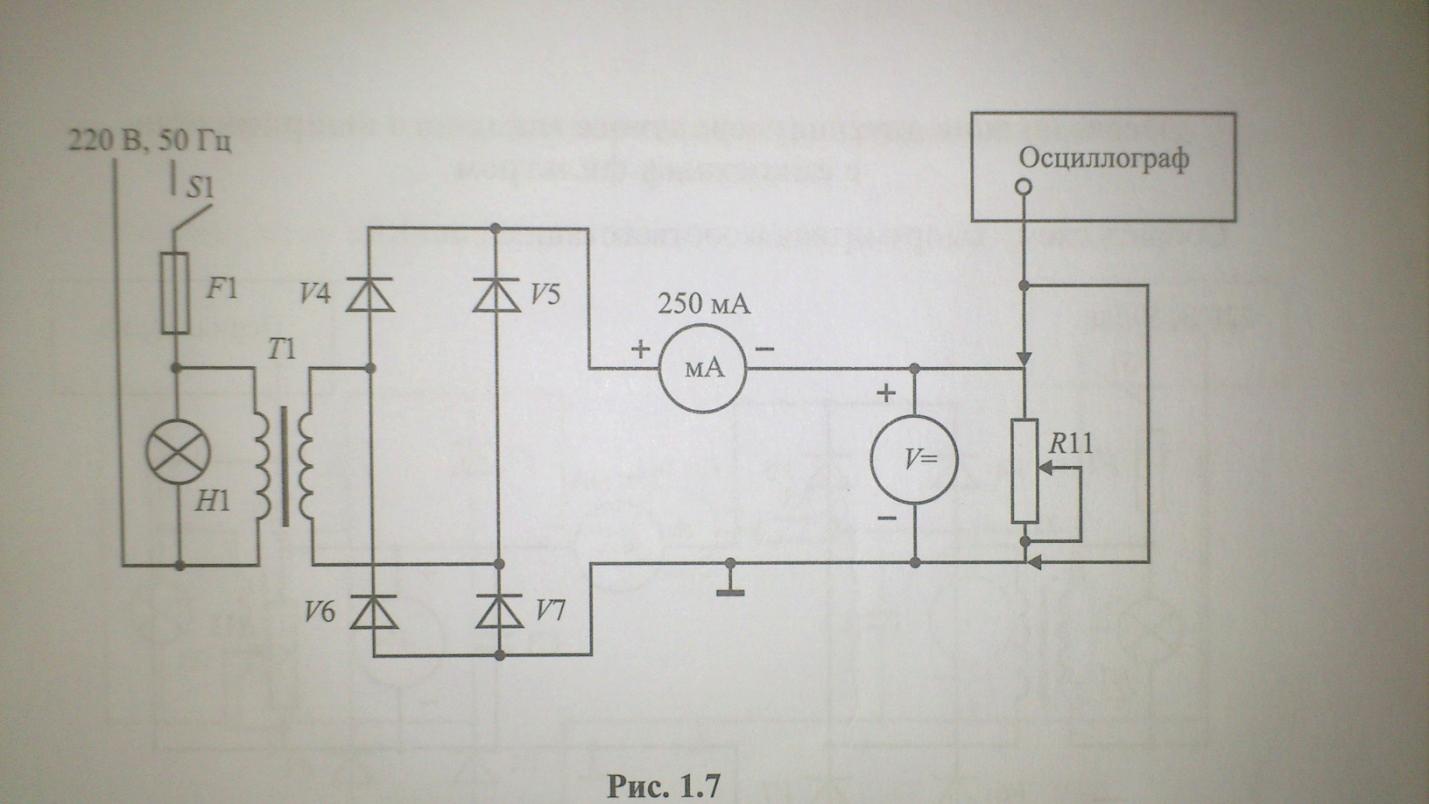

собрать схему выпрямителя в соответствии с рис. 1.7.
Рис. 1.7
Задание 4. Исследовать выпрямитель по методике, представленной в заданиях 1 и 2, с той лишь разницей, что ток нагрузки следует изменять в диапазоне 25 . . . 200 мА. Результаты измерений отобразить в табл. 1.3 и на рис. 1.8 и 1.6.
Таблица 1.3
Uн.ср , В |
|
|
|
|
|
Iн.ср , мА |
25 |
50 |
100 |
150 |
200 |
U
н
0
t
U пульс
0
t
Рис. 1.8
Исследование двухполупериодного мостового выпрямителя с емкостным фильтром

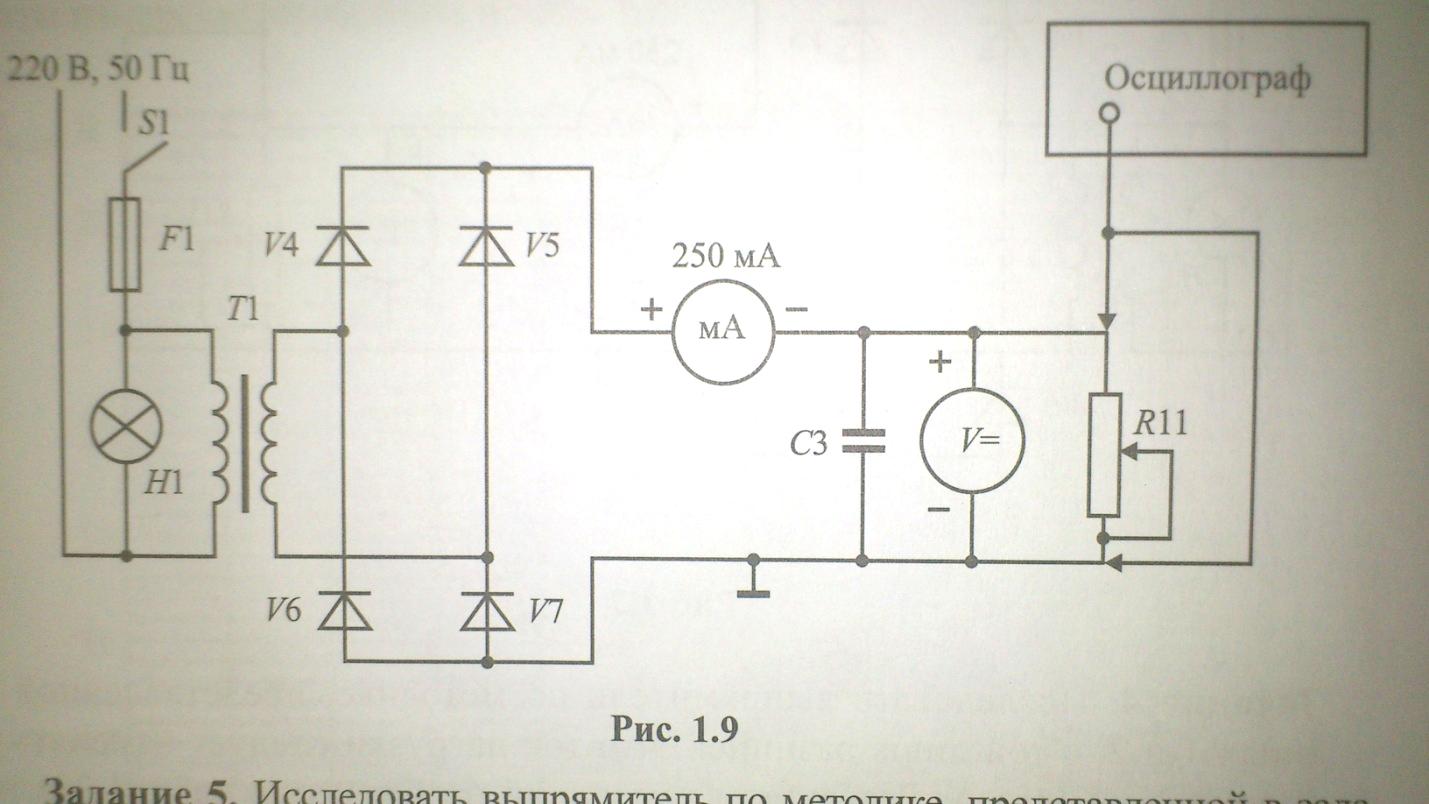

Собрать схему выпрямителя в соответствии с рис. 1.9.
Рис. 1.9
Задание 5. Исследовать выпрямитель по методике, представленной в задании 3. Внешнюю характеристику выпрямителя отобразить в одних координатах с характеристикой, представленной на рис.1.6 (см. задание 3). Напряжение пульсаций (рис. 1.10) отобразить для двух значений тока нагрузки: 25 мА и 250 мА; сравнить уровень пульсации двухполупериодного и однопериодного выпрямителей с емкостным фильтром. Результаты измерений записать в табл. 1.4.
Таблица 1.4
Uн.ср , В |
|
|
|
|
|
|
Iн.ср , мА |
25 |
50 |
100 |
150 |
200 |
250 |
|
|
|
|
|
|
|
U н
0
U
пульс при I=
25 мА
0
t
U пульс при I= 250 мА
0
t
Рис. 1.10
