1.4. Однофазный двухполупериодный мостовой выпрямитель

1.4. Однофазный двухполупериодный мостовой выпрямитель.

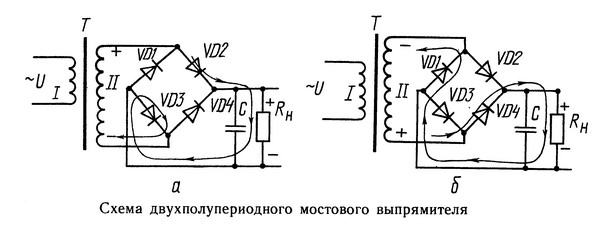

 Когда на верхнем конце вторичной обмотки образуется положительный полупериод («+»), а на нижнем — отрицательный («—»),ток протекает через диоды VD2, VD3 и нагрузку.Диоды VD1 и VD4 при этом закрыты. В следующий полупериод переменного напряжения на верхнем конце вторичной обмотки создается отрицательное напряжение, а на нижнем — положительное, и ток протекает через диоды VD1, VD4 и нагрузку Rn, а диоды VD2 и VD3 закрыты.

Средне напряжение:

Частота пульсации:

Коэффициент пульсации: Р = π/2;

Выбор диода: ;

;

1.5. Трехфазный двухполупериодный выпрямитель со средней точкой трансформатора

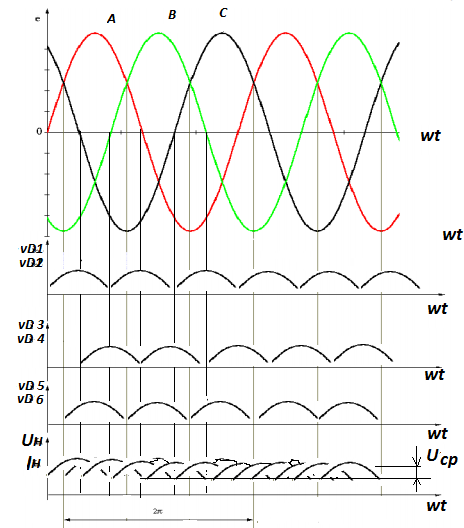

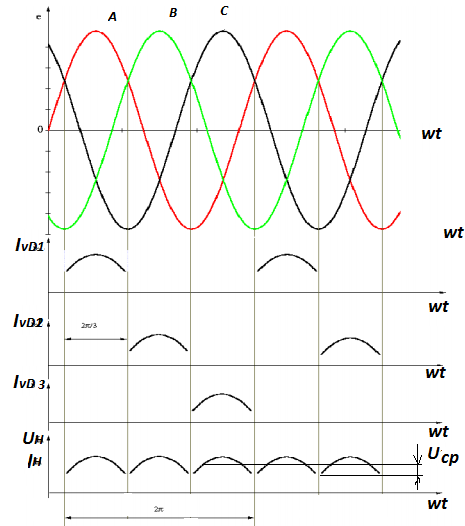

Временные диаграммы тока и напряжения

Параметры:

U_cp, f_p, p

_–частота пульсации

.

, где

- частота сети

.

В ыбор диода:

Iдоп.диода

Uобр.диода

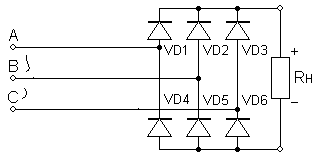

1.6. Трехфазный двухполупериодный мостовой выпрямитель

Параметры:

U_cp, f_p, p

_–частота пульсации

.

, где

- частота сети

.

В ыбор диода:

Iдоп.диода

Uобр.диода

1.7. Фильтры

Сглаживание выпрямленного напряжения, фильтры

• q – коэффициент сглаживания

, где

коэффициент пульсации по 1ой гармонике,

коэффициент пульсации на выходе.

• – коэффициент фильтрации

• - коэффициент передачи постоянной составляющей

С – фильтр (ещё называют R(C) – фильтр). Емкостной фильтр.

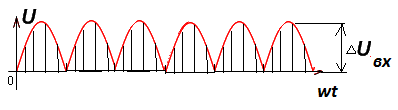

Форма выходного напряжения однополупериодного выпрямителя

Форма выходного напряжения выпрямителя со сглаживающим фильтром.

Коэффициенты:

RL – фильтр, ещё называют индуктивный фильтр.

Коэффициенты:

1.8. Стабилизаторы напряжения

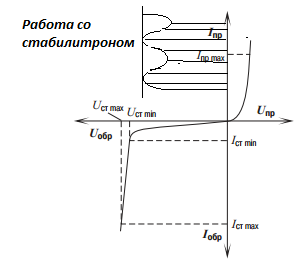

Вольт-Амперная характеристика стабилитрона

Без стабилитрона

1.9. Примеры расчетов выпрямителей на полупроводниковых диодах

Пример 1. Для питания постоянным током потребителя мощностью Po= 300 вт при напряжении Uo=20в необходимо собрать схему однополупериодного выпрямителя (рис. 1) используя, имеющиеся стандартные диоды КД 202Л.

Решение:

1. Выписываем из таблицы параметры диода Iдоп=10 А, Uобр=200В

2. Определяем ток потребителя

Io=Po/Uo=300/20=15А

3.Определяем напряжение, действующее на диод в нероводящий период

Uo=3,14 Uo=3,14 *20=63А

4.Проверяем диод по параметрам Iдоп и Uобр. Для данной схемы диод должен удовлетворять условиям Uобр >Uо, Iдоп>Io. В данном случае первое условие выполняется (200>63В), второе условие не соблюдается (10<15 А)

5. Составляем схему выпрямителя. Чтобы выполнялось условие Iдоп>Io надо двадиода соединить параллельно, тогда Iдоп=2 *10 =20А; 20>15А

Рис. 1.

Пример 2. Для питания постоянным током потребителя мощностью Po=250 вт при напряжении Uo=100 В необходимо собрать схему двухполупериодного выпрямителя со средней точкой трансформатора (рис. 2), используя диоды КД204Б.
