3. Периодические несинусоидальные токи и напряжения в электрических цепях
3.1.Характеристики несинусоидальных величин, разложение в ряд Фурье.
При генерировании ,трансформации ,распределения и потреблении электроэнергии возникают искажения формы синусоидальных Э.Д.С напряжений и токов.

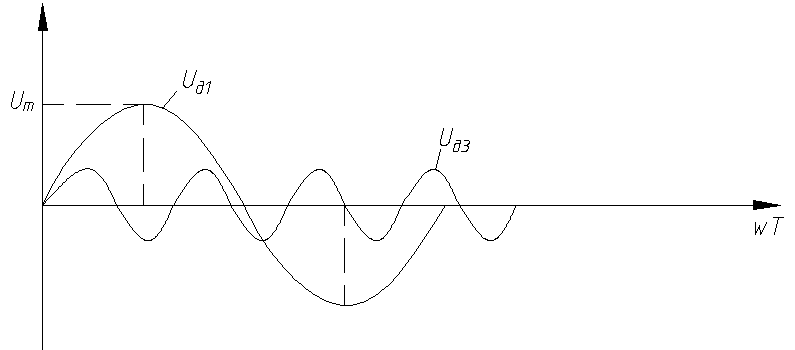

Рис .(4.1)
Несинусоидальные токи в цепях возникают при синусоидальных ЭДС и напряжениях источников электрической энергии ,если цепи содержат нелинейные элементы. Так, в катушке – с ферромагнитным магнитопроводом ,которая является нелинейным элементом ,при синусоидальном напряжении сети ток несинусоидальный. Подобное явление наблюдается в промышленных городских сетях , когда в качестве осветительных приборов используются люминесцентные лампы, имеющие нелинейные вольт- амперные характеристики .На рис.4.1 представлены временные диаграммы тока и напряжения люминесцентной лампы.
Нелинейные элементы широко используют в электрических цепях автоматики ,управление релейной защиты и.т.д .Эти нелинейные элементы (стабилизаторы напряжения, умножители и делители частоты, магнитные усилители и т. п )приводят к искажению формы кривых напряжения или тока.

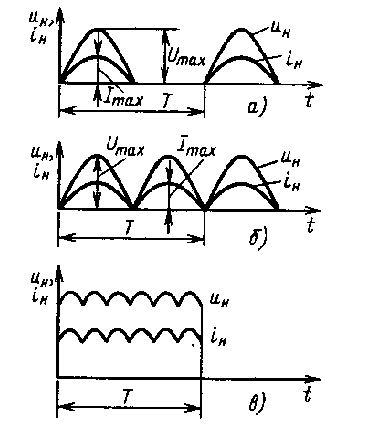

Известно ,что постоянный ток в энергетической электронике получают преобразованием переменного синусоидального тока с помощью выпрямителей ,в которых используются нелинейные элементы-диоды Естественно, что в таких электрических цепях возникают несинусоидальные токи ,так и несинусоидальные напряжения .На рис 4.2 а-б приведены временные диаграммы напряжений токов однополупериодного и двухполупериодного выпрямителей ,работающих на резистивную нагрузку. В настоящее время широкое
распространение получила импульсная техника ,т.е отрасль радиоэлектронике, в которой для решения определенных задач используют импульсные устройства .Формы импульсов напряжений в импульсной технике весьма разнообразны .
Рис 4.2

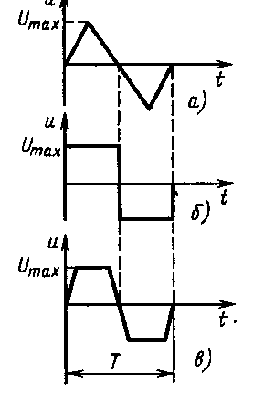

Основное распространение получили импульсы треугольной ,прямоугольной трапецеидальной формы и др.(рис 4.3 а-в)
Появление в электрических цепях несинусоидальных напряжений и токов может привести весьма к нежелательным последствиям. Несинусоидальные токи вызывают дополнительные потери в мощности ,ухудшают характеристики двигателей, создают большие помехи в линиях связи ,каналах телемеханике и т.д.Заметим ,что допустимое содержание гармоник оценивается коэффициентом гармоник Кг. Для промышленных сетей Кг>5%,т.е в этом случае кривая напряжения на экране осциллографа визуально не отличаются от синусоиды и это напряжение длительно допустимо на выводах любого приемника электрической энергии .
3.2.Основные соотношения несинусоидальных величин.
Действующие значения
Средние значения

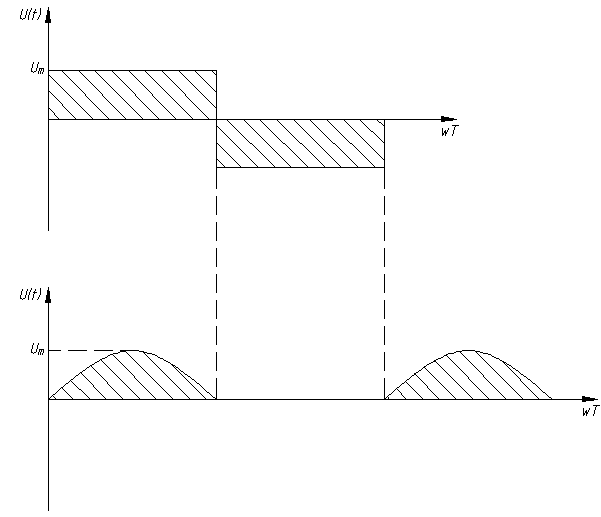

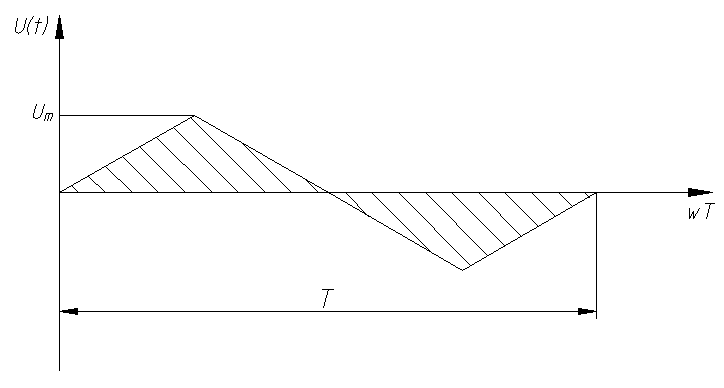

Пример.
3)
коэф.формы
4)
коэф.гармоники
5)
коэф.среднего
значения
6)
коэф.искажения
7)
коэф.пульсации

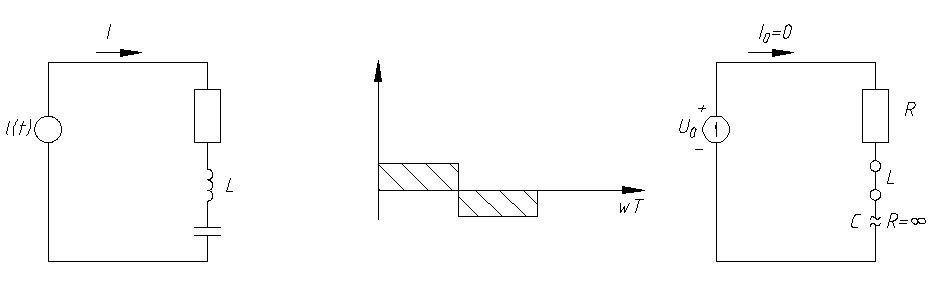

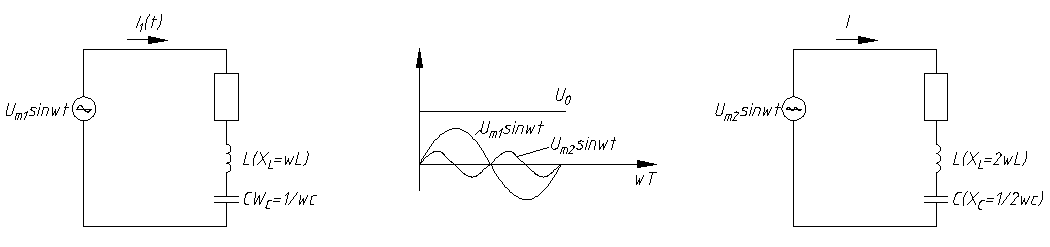

3.3.Анализ линейных электрических цепей при несинусоидальном напряжении.
Пример.
Первая
гармоника
Вторая
гармоника
