1.7 Порядок выполнения работы

1.7.1 Исследование естественного освещения в помещении

Определение коэффициента естественной освещенности

1. Зарисовать принципиальную схему люксметра-пулсаметра.

2. Подготовить рабочее место к проведению измерений.

3. Определить вид естественного освещения в помещении.

4. Начертить план помещения и нанести на него координаты контрольных точек замера освещенности. Контрольные точки размещают на пересечении вертикальной плоскости характерного разреза помещения и условной рабочей поверхности (рис. 1.2). Первую контрольную точку принимают на расстоянии 1 м от внутренней поверхности наружных стен. Последнюю контрольную точку располагаются на расстоянии 1 м от стены наиболее удаленной от светового проема. Число контрольных точек должно быть не менее шести.

В число контрольных точек должна входить расчетная точка, в которой должно быть обеспечено нормируемое значение КЕО для рассматриваемого помещения.

Местонахождение расчетной точки определяется в соответствии с изложенными ранее основными принципами нормирования естественной освещенности в зависимости от вида помещения и вида естественного освещения.

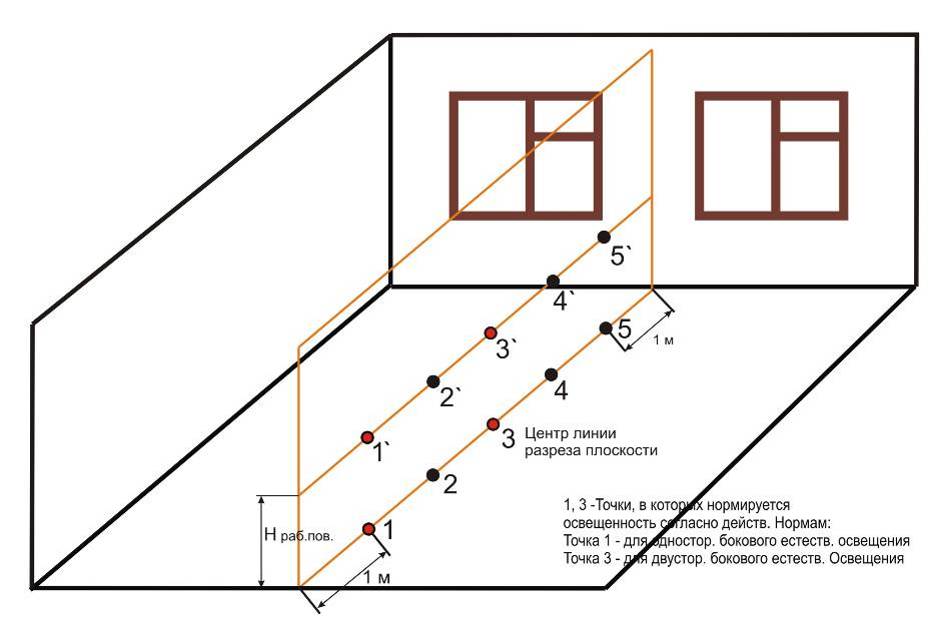

Рисунок 1.2 - Размещение контрольных точек

при измерении естественной освещенности

5. Открыть шторы, выключить искусственное освещение и произвести измерение освещенности Е_вн. в контрольных точках внутри помещения между оконными проемами на уровне рабочего места с помощью люксметра-пульсаметра, изменяя расстояние от окна.

6. Одновременно измерить наружную освещенность на горизонтальной площадке, освещаемой всем светом небосвода Е_н с помощью люксметра-пульсаметра.

7. Для каждой контрольной точки вычислить действительное (фактическое) значение КЕО по формуле (1.1).

Расчетные значения КЕО следует округлять до сотых долей.

8. Построить кривую распределения коэффициента естественной освещенности на разрезе помещения по глубине помещения в зависимости от расстояния от окна. Для этого из каждой расчетной точки восстановить перпендикуляр к рабочей поверхности и отложить на нем в некотором масштабе соответствующее значение действительного КЕО, полученные точки соединить плавной кривой.

Определение нормируемого значения КЕО для исследуемого помещения

1. По табл. 1.4 в зависимости от характеристики зрительной работы, вида освещения, относительной продолжительности зрительной работы при направлении зрения на рабочую поверхность определить нормируемое значение КЕО для первой группы административных районов .

2. По табл. 1.5 определить номер группы административных районов по ресурсам светового климата N для района, где расположено исследуемое помещение.

3. По табл. 1.6 определить коэффициент светового климата , учитывая ориентацию светового проема по сторонам горизонта и группу административного района.

4. По формуле (1.2) вычислить нормируемое значение КЕО для исследуемого помещения.

Значение округлять до сотых долей.

Результаты измерений и расчетов занести в табл. 1.2.

Таблица 1.2 - Результаты измерений и расчетов

Номер контрольной точки	Замеренная освещенность в контрольных точках внутри помещения Евн, лк	Замеренная наружная горизонтальная освещенность Ен, лк	Фактическое значение КЕО в контрольных точках , %

Провести оценку естественного освещения в помещении в соответствии с п.1.4. Результаты оценки естественного освещения в помещении занести в табл. 1.3.

Таблица 1.3 - Результаты оценки естественного освещения в помещении

Допустимое значение коэффициента естественной освещенности , %	Фактическое значение коэффициента естественной освещенности , %	Класс и степень вредности условий труда

Таблица 1.4 - Требования к естественному освещению помещений жилых и общественных зданий

Характеристика зрительной работы	Наименьший или эквивалентный размер объекта различения, мм	Разряд зрительной работы	Подразряд зрительной работы	Относительная продолжительность зрительной работы при направлении зрения на рабочую поверхность, %	Нормируемое значение КЕО , %, при
					верхнем или комбинированном освещении	боковом освещении
Различение объектов при фиксированной и нефиксированной линии зрения:
очень высокой точности	От 0,15 до 0,30	А	1	Не менее 70	4,0	1,5
			2	Менее 70	3,5	1,2
высокой точности	От 0,30 до 0,50	Б	1	Не менее 70	3,0	1,0
			2	Менее 70	2,5	0,7
средней точности	Более 0,5	В	1	Не менее 70	2,0	0,5
			2	Менее 70	2,0	0,5

Таблица 1.5 - Группы административных районов по ресурсам светового климата

Номер группы	Административный район
1	Владимирская, Калужская области, Камчатский край, Кемеровская область, Красноярский край (севернее 63° с.ш.), Курганская, Московская, Нижегородская, Новосибирская, Омская области, Пермский край
2	Белгородская, Брянская, Волгоградская, Воронежская области, Забайкальский край, Иркутская область, Кабардино-Балкарская Республика, Красноярский край (южнее 63° с.ш.), Курская, Липецкая, Магаданская, Оренбургская, Орловская, Пензенская области

Таблица 1.6 - Коэффициенты светового климата в зависимости от группы административного района и ориентации световых проемов по сторонам горизонта

Световые проемы	Ориентация световых проемов по сторонам горизонта	Коэффициент светового климата
		Номер группы административных районов
		1	2	3	4	5
В наружных стенах зданий	С СВ, СЗ З, В ЮВ, ЮЗ Ю	1	0,9	1,1	1,2	0,8
		1	0,9	1,1	1,2	0,8
		1	0,9	1,1	1,1	0,8
		1	0,85	1	1,1	0,8
		1	0,85	1	1,1	0,75
Примечания 1 С - северное; СВ - северо-восточное; СЗ - северо-западное; В - восточное; З - западное; С-Ю - север-юг; В-З - восток-запад; Ю - южное; ЮВ - юго-восточное; ЮЗ - юго-западное. 2 Группы административных районов России по ресурсам светового климата приведены в таблице 1.5.
