Задание к лабораторной работе

Вариант задания на программирование назначается преподавателем по Приложениям 7, 8 и 9.

Лабораторная работа № 5 Изучение порядка ввода, редактирования и выполнения управляющей программы на фрезерном станке с учпу Siemens Sinumerik 840d

ЦЕЛЬ РАБОТЫ: Получить навыки ввода, редактирования и выполнения управляющей программы

ПОРЯДОК ВЫПОЛНЕНИЯ РАБОТЫ:

1. Изучить методическую и справочную литературу.

2. Изучить порядок входа в меню создания управляющей программы.

3. Изучить порядок ввода, редактирования и выполнения управляющей программы.

4. Тестирование первых этапов программирования на ЧПУ:

для проверки усвоения материала лабораторных работ 3 и 4 выполнить на ЧПУ следующие действия:

- выбрать и привязать инструмент,

- создать программу обработки детали (имя),

- отредактировать программу обработки детали,

- выбрать программу обработки детали,

- активировать отдельный кадр,

- запустить программу обработки детали.

1 Ввод и сохранение программы

Включить станок, инициировать УЧПУ, нажав клавиши управления в следующей последовательности: Power Reset Feed Start Cicle Start

Для входа в режим ввода программы нужно нажать клавишу Progr Manager. При этом на дисплее высветится окно редактора программ (рисунок 5.1).

Далее нажать клавишу под подсказкой «Программы обработки детали» и в открывшемся меню нажать клавишу, соответствующую подсказке «Создать». При этом на дисплее появляется меню (рисунок 5.2) с приглашением в виде оранжевого прямоугольника ввести имя программы. Присвоить программе имя, например, 8-AIS-4 и нажать ОК.

В появившемся окне (рисунок 5.3) набрать программу с помощью клавиш пульта управления УЧПУ, предварительно проверенную преподавателем.

Для записи программы в память УЧПУ нажать клавишу, соответствующую подсказке «Закрыть редактор». При этом на дисплее появляется окно (рисунок 5.4) с именами программ обработки деталей. Чтобы с введенной программой можно было выполнять какие-либо манипуляции необходимо изменить разблокировку, нажав соответствующую подсказке клавишу.

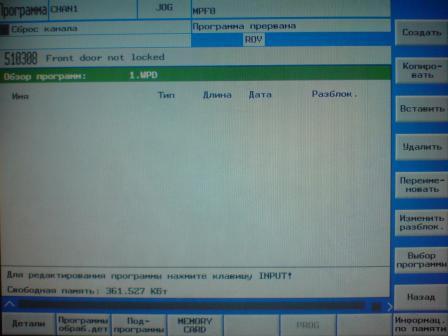

Рисунок 5.1 - Редактор программ

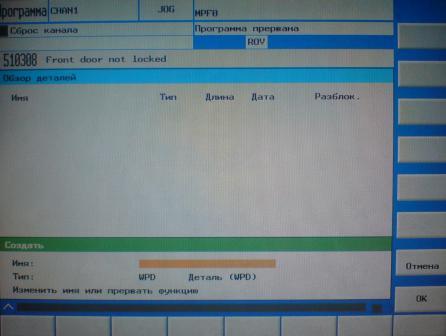

Рисунок 5.2 - Меню имени программы

Рисунок 5.3 - Редактор программ

При этом в колонке разблокировки появится символ Х.

Содержимое программы можно вывести на экран нажатием клавиши Input. Отредактированную программу сохраняют клавишей по подсказке «Закрыть редактор».

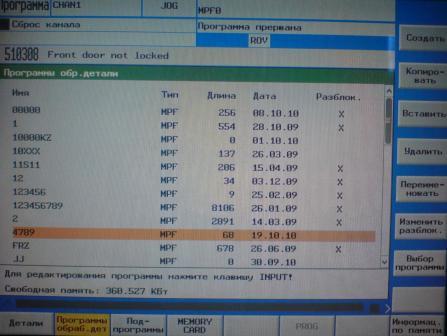

Рисунок 5.4 - Меню программ

2 Покадровое выполнение программы

Покадровая отработка программы используется на этапе подготовки производства для исправления возможных ошибок программирования.

Для покадровой отработки программы войти в меню программ, выбрать нужную программу, перемещаясь по меню клавишами со стрелками пульта управления УЧПУ и нажать клавиши по подсказке «Выбор программы», Mashine и Auto. На дисплее появится текст управляющей программы. Проверить, активированы ли шпиндель и привод подач (диоды на клавишах SpindleStart и FeedStart должны светиться.

Затем для запуска отработки нажать клавиши Single Block, Cicle Start. При этом при каждом нажатии клавиши Cicle Start будет отрабатываться только один кадр управляющей программы (рисунок 5.5), выведенный УЧПУ в меню покадровой отработки. Если в программе есть ошибки, в верхней строке экраны высветится сообщение об ошибке и ее код.

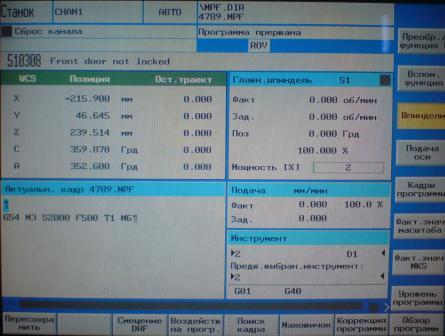

Рисунок 5.5 - Меню покадровой отработки

Для исключения аварийных поломок первая отработка программы выполняется без установленной заготовки, оператор должен быть готов нажать кнопку аварийного останова станка!
