Статический расчет поперечной рамы с использованием персонального компьютера
В целях сокращения времени и уменьшения трудоемкости выполнения курсового проекта № 2 на кафедре железобетонных и каменных конструкций составлена и отлажена программа для расчета поперечной рамы.
При составлении алгоритма использована последовательность расчета метода перемещений, изложенная в пособии.
Использован алгоритмический язык ФОРТРАН.
Программа позволяет рассчитывать однопролетные и многопролетные одноэтажные железобетонные рамы без фонарей и с двухступенчатыми стойками одной высоты и равными пролетами.

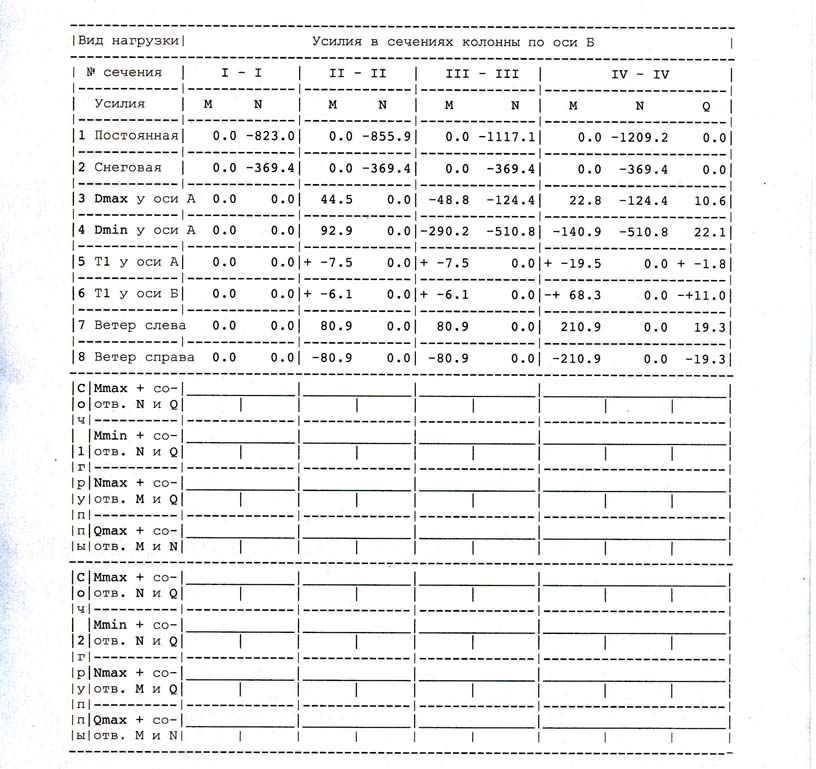

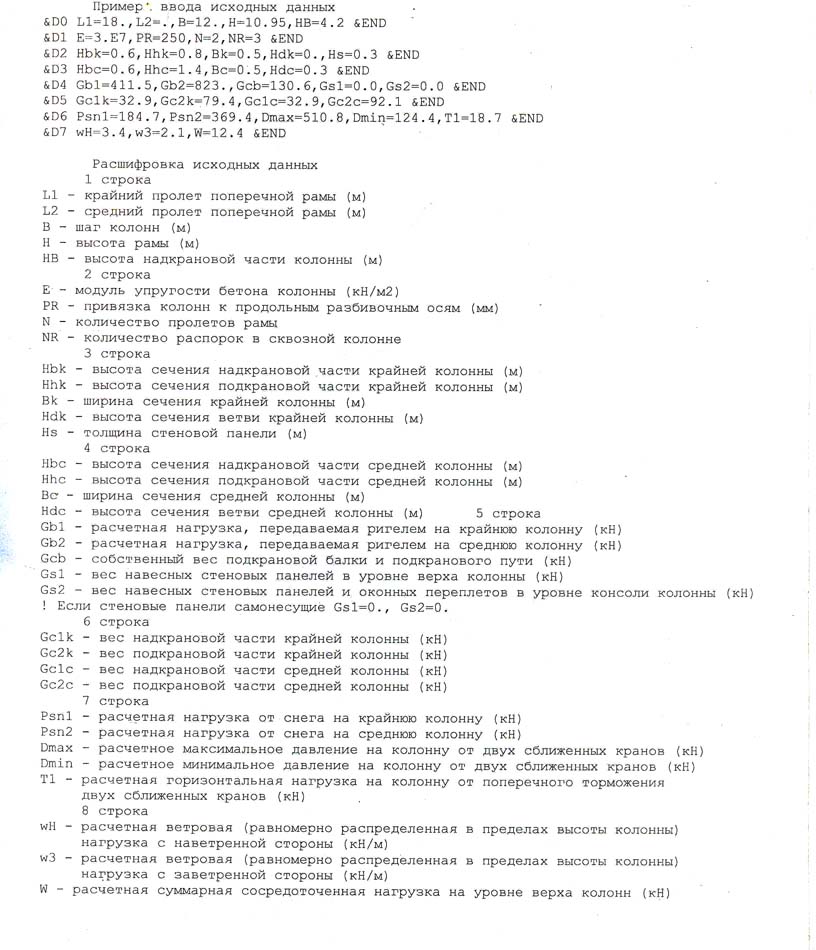

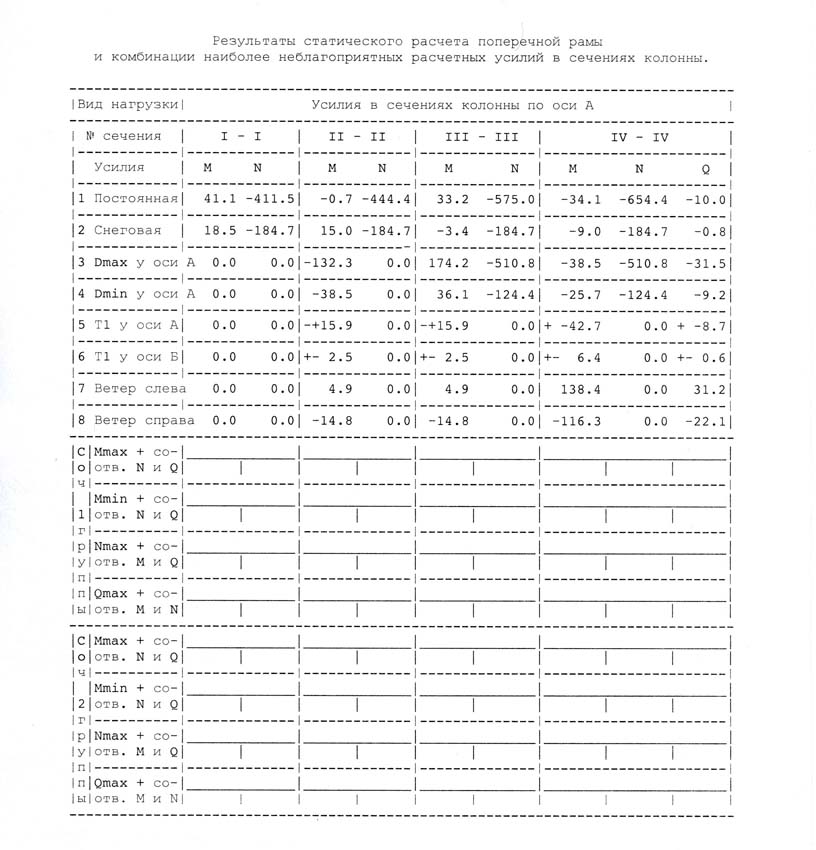

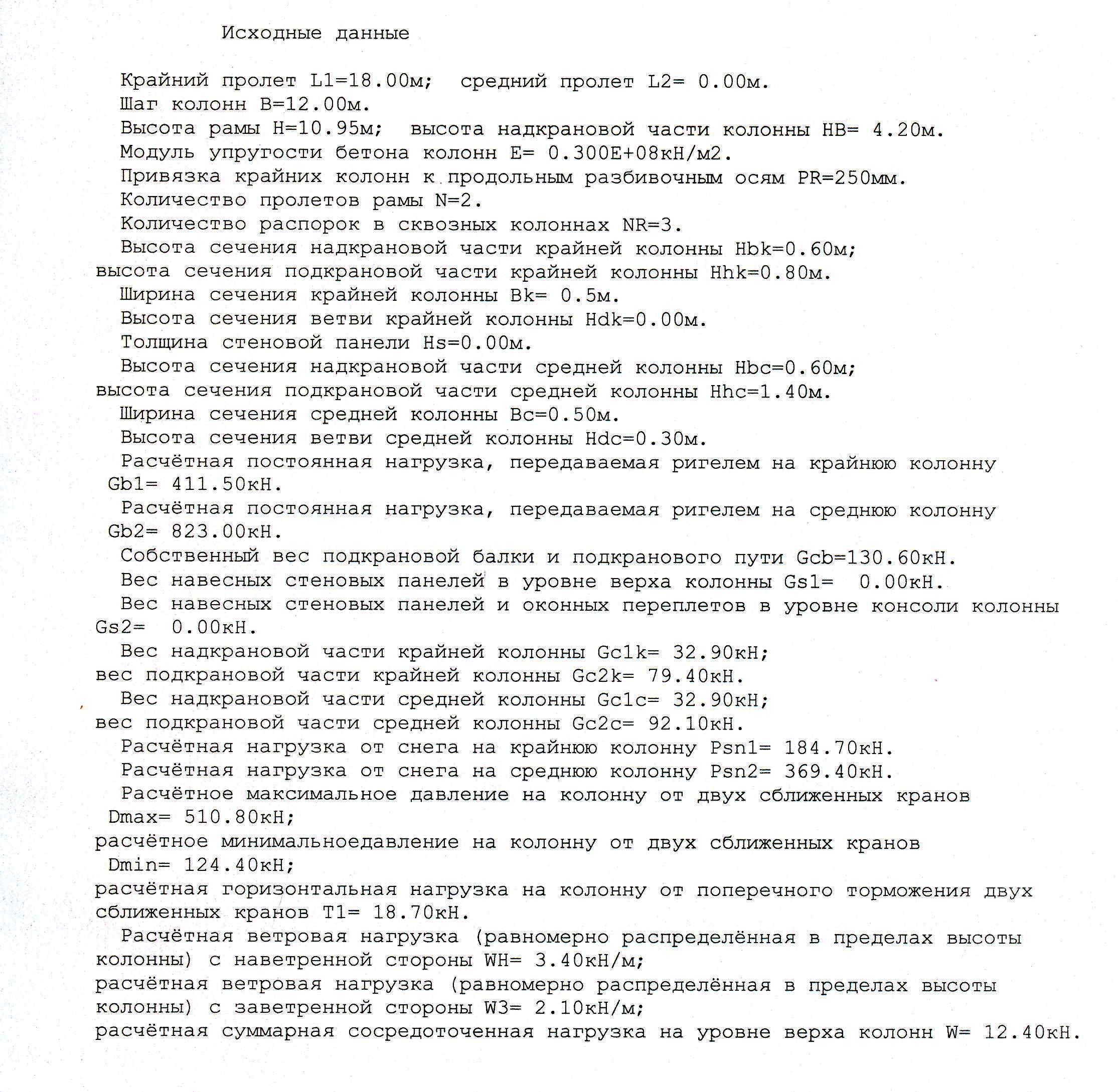

Ниже приводится пример ввода исходных данных, их расшифровка и результаты статического расчета.
Продолжение прил. 6
Продолжение прил. 6
Окончание прил. 6
По результатам расчета строятся эпюры моментов в стойках рамы, после чего составляются комбинации усилий в сечениях колонны.
