Расчет промежуточной распорки

Изгибающий момент в распорке

кНм.

Сечение распорки прямоугольное: b = 500 мм, h = 400 мм, h₀ = 370 мм.

Так как эпюра моментов кососимметричная, распорка армируется симметрично:

По табл. 7, прил. 4 принимаем 314А400, мм².

В курсовом проекте разрешается расчет распорки на поперечную силу не выполнять.

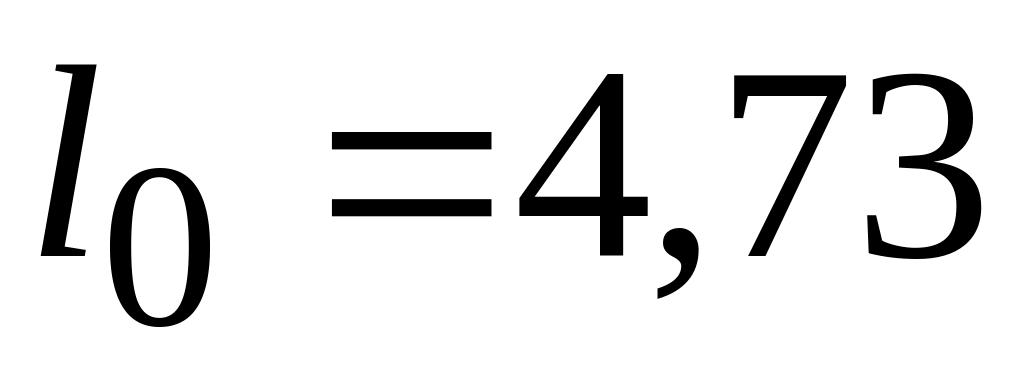

Расчет подкрановой части колонны в плоскости, перпендикулярной плоскости изгиба

м;

см;

В соответствии с п. 3.50 [5] расчет колонны из плоскости изгиба необходим.

Так как необходимо учитывать влияние прогиба.

В соответствии с п. 3.58 [5] расчет сжатых элементов из бетона классов В15В35 на действие продольной силы N, приложенной со случайным эксцентриситетом

см, при м < 20h = 20  0,5 = 10,0 м

выполняется по формулам (41, 42) и п. 3.58 [5]:

Н = 3120 кН > 2306 кН.

Несущая способность колонны из плоскости достаточна.

Здесь ; – площадь всей арматуры в сечении

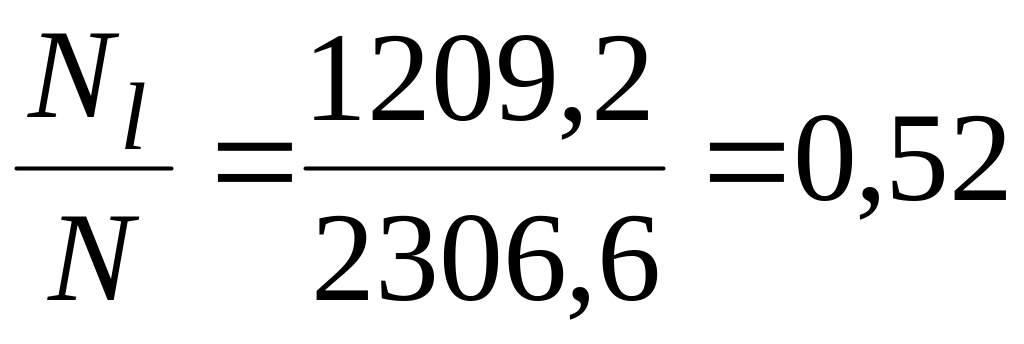

Коэффициенты и определяются по табл. 3.5 и 3.6 [5], см. также приложение 5. В зависимости от отношений и

3. Расчет фундамента под колонну по оси а

3.1. Определение усилий

На фундамент передаются усилия от колонны (сечение IV-IV), веса стены и фундаментной балки, веса фундамента и грунта на его обрезах. Стеновая панель из легкого бетона размерами 1,20,312,0 весит 40 кН; от отметки 12,6 укладываются 5 панелей (рис. 2.13).

Рис. 2.13. Расчетная схема и конструкция фундамента

Суммарная высота двух оконных проемов составляет 6,6 м (0,5 кН/м²). Вес фундаментной балки 51 кН. Нормативная нагрузка от веса стены

кН.

Расчетная нагрузка

кН;

м.

Усилия, действующие на уровне подошвы фундамента:

где M_IV, Q_IV и N_IV – усилия от колонн в сечении IV-IV на уровне обреза фундамента (см. табл. 2.3). = 1,55 м (высота фундамента назначается на стадии эскизного проектирования). Из табл. 2.3 выбираются невыгодные комбинации усилий в сечении IV-IV и определяются усилия на уровне подошвы фундамента (табл. 2.8).

Нормативные усилия получаются путем деления расчетных усилий на усредненный коэффициент надежности по нагрузке

3.2. Определение размеров подошвы фундамента

Размеры подошвы фундамента определяются по наибольшим усилиям для расчета по II группе предельных состояний (комбинация 4, табл. 2.8) по формуле (55):

м².

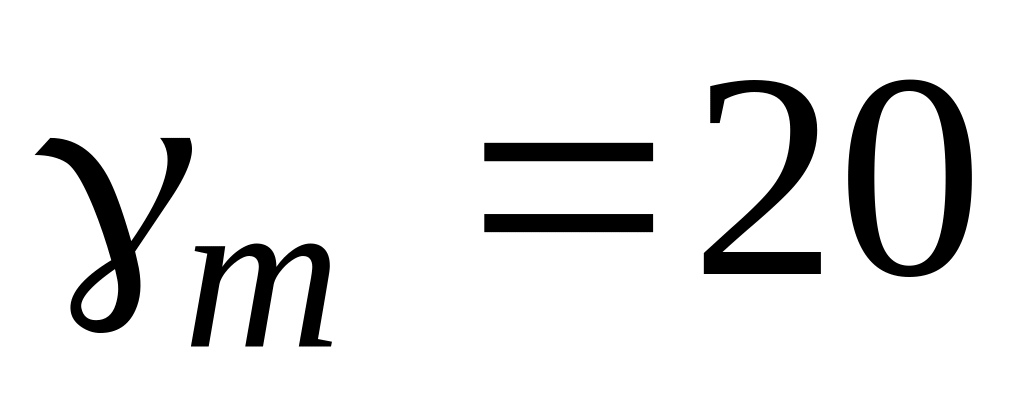

Здесь 1,25 – коэффициент, учитывающий влияние момента; R = 0,35 МПа = 350 кН/м² – расчетное давление на грунт основания (принимается из задания); кН/м³ – усредненный объемный вес материала фундамента и грунта на обрезах, Н₁ – глубина заложения фундамента.

Соотношение сторон подошвы фундамента принимается тогда м.

Таблица 2.8

Определение усилий для расчета фундамента

Размеры в плане подошвы фундамента рекомендуется брать кратными 300 мм, в связи с чем принимаем размеры фундамента а = 3,0 м, тогда b = 0,83,0 = 2,4 м.

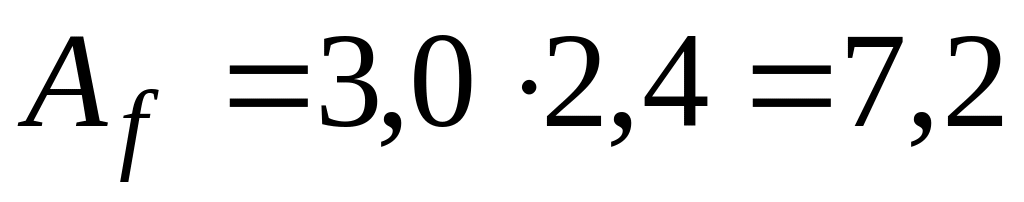

Фактическая площадь подошвы фундамента

м².

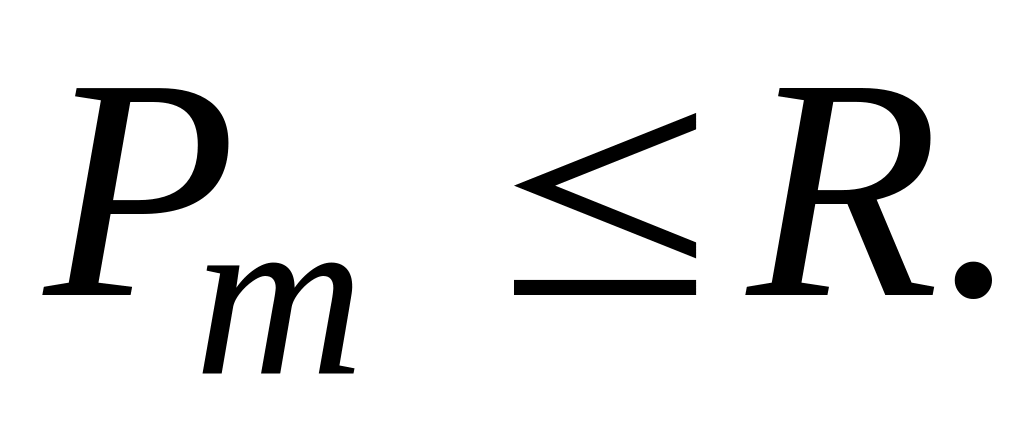

Принятые размеры подошвы фундамента проверяем на действие комбинацией усилий для расчета по II группе предельных состояний из следующих условий:

Определяем напряжение, возникающее под подошвой фундамента (табл. 2.8), на комбинацию усилий 3.

Эксцентриситет равнодействующих всех сил на уровне подошвы фундамента

м < м,

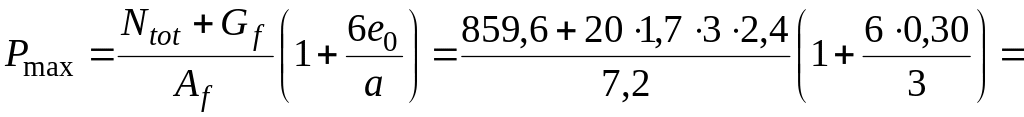

следовательно, сила находится внутри площади ядра сечения, и краевые давления на грунт равны:

= 245,4 кН/м² < 1,2R = 1,2  350 = 420 кН/м².

61,4 кН/м² > 0.

153,4 кН/м² < R.

Определяем напряжение, возникающее под подошвой фундамента (по табл. 2.8), на комбинацию усилий 4.

м < м;

352,7 кН/м² < 1,2R = 420 кН/м²;

105,3 кН/м² > 0;

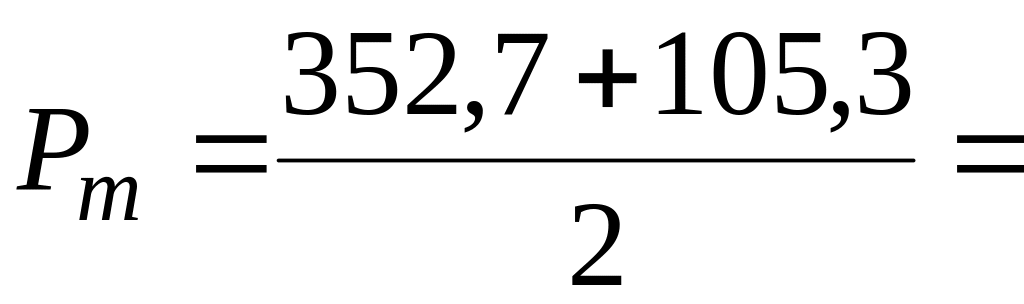

229 кН/м² < R = 350 кН/м².

Таким образом, принятые размеры фундамента достаточны.
