2.3. Новый подход к автоматизации проектирования
Принципиально новый подход к автоматизации проектирования ТП, предлагаемый АСКОН, основан на применении типовых конструкторско-технологических элементов (КТЭ) и связанных с ними планов технологической обработки (рис. 60).

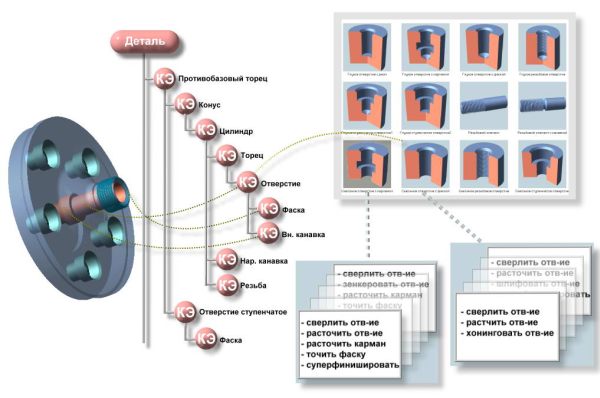

Рис. 60 Схема организации технологических данных в привязке
к модели детали
Любую деталь можно представить как совокупность типовых КТЭ, при этом каждому элементу соответствует определенный набор планов его обработки. Таким образом, КТЭ объединяют в себе и конструкторскую, и технологическую информацию об элементах, из которых состоит деталь. В результате это позволяет обеспечить автоматизированный переход от геометрии детали к технологии ее изготовления. В большинстве случаев КТЭ имеет не один, а несколько возможных планов обработки. Чтобы выбрать оптимальный план, необходимо использовать уточняющие параметры. По конструкции изделия к ним относятся геометрические параметры, значения шероховатости и квалитета, параметры сопрягаемых поверхностей. С точки зрения технологии — материал детали, оборудование, приспособления, режущий и измерительный инструмент.
Набор типовых КЭ с планами их обработки и алгоритмами синтеза этих планов в САПР ТП ВЕРТИКАЛЬ объединены в Библиотеку конструкторско-технологических элементов (Библиотеку КТЭ). В результате для написания технологии обработки какого-либо элемента детали нужно выполнить всего 4 (четыре!) действия (рис. 61): выбрать необходимый элемент из Библиотеки КТЭ; указать значения параметров выбранного КТЭ (например, для сквозного отверстия следует ввести его диаметр, глубину и требуемую шероховатость поверхности); нажать кнопку «Получить план обработки». На основе заданных параметров система автоматически сгенерирует возможные планы обработки КТЭ в виде последовательности переходов с указанием необходимого инструмента и приспособлений; выбрать один из предложенных системой планов обработки и двойным щелчком мыши скопировать его в техпроцесс. Кроме ускорения проектирования технологического процесса, Библиотека КТЭ дает возможность создавать базу знаний, сохранять и передавать опыт, накопленный за многие годы работы специалистов.
В "Дереве КТЭ" отображается состав и иерархия поверхностей детали (рис. 61). Выбор определенного элемента в дереве автоматически собирает технологические переходы по данному конструктивному элементу детали и выводит их на вкладке "План обработки".
Формирование "Дерева КТЭ" осуществляется с помощью специальной библиотеки, в которой конструктивные элементы связаны с типовыми технологическими планами их обработки.

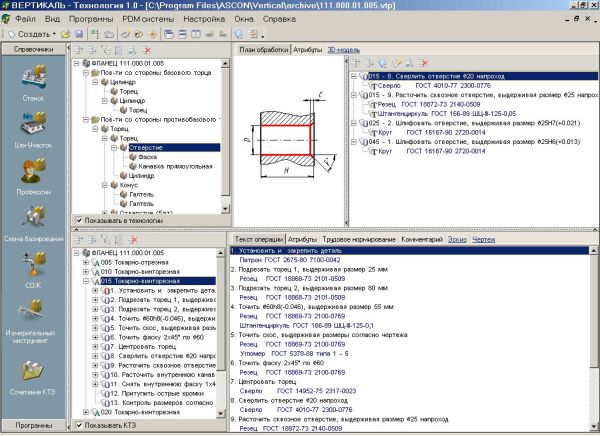

Рис. 61 Интерфейс проектирования ТП с использованием КТЭ
Между "Деревом КТЭ" и "Деревом ТП" существует двусторонняя синхронизация. Активизация перехода на закладке "План обработки" выделяет его в "Дереве ТП" и наоборот.
Удаление элемента из "Дерева КТЭ" приводит к автоматическому удалению подчиненных переходов из технологии. Проектирование ТП на основе техпроцесса-аналога с использованием рассмотренных компонентов сводится к простому редактированию "Дерева КТЭ".
В системе ВЕРТИКАЛЬ можно связать 3D-модель детали с "Деревом КТЭ". При этом в качестве графического редактора используется система КОМПАС-3D. в отдельном окне системы ВЕРТИКАЛЬ отображается 3D-модель детали, на которую разрабатывается технология.
В данном окне технологу доступен минимальный набор функций по работе с 3D-моделью: вращение, выделение граней, масштабирование, необходимые для навигации по изображению. Грани 3D-модели. Образующие обрабатываемые конструктивные элементы, посредством уникальных идентификаторов связываются с элементами дерева КТЭ. Образуется двухсторонняя связь, позволяющая при выделении грани в 3D-модели, активизировать соответствующий элемент в дереве КТЭ совместно с технологическим планом его обработки. При выборе технологического перехода в дереве ТП активизируется элемент КТЭ и подсвечивается обрабатываемая поверхность в 3D-модели. В данном случае можно говорить о том, что 3D-модель детали является средством навигации в технологическом процессе.
