2.5. Пример проектирования технологического процесса в режиме аналога
В данном режиме проектирование ТП осуществляется на основе информации, заимствованной из ранее сформированных технологических процессов. Выбор оптимального способа проектирования ТП зависит от количества используемых техпроцессов аналогов и от распределения требуемой информации по файлам техпроцессов:
● проектирование ТП на основе одного техпроцесса-аналога;
● проектирование ТП на основе нескольких техпроцессов-аналогов.

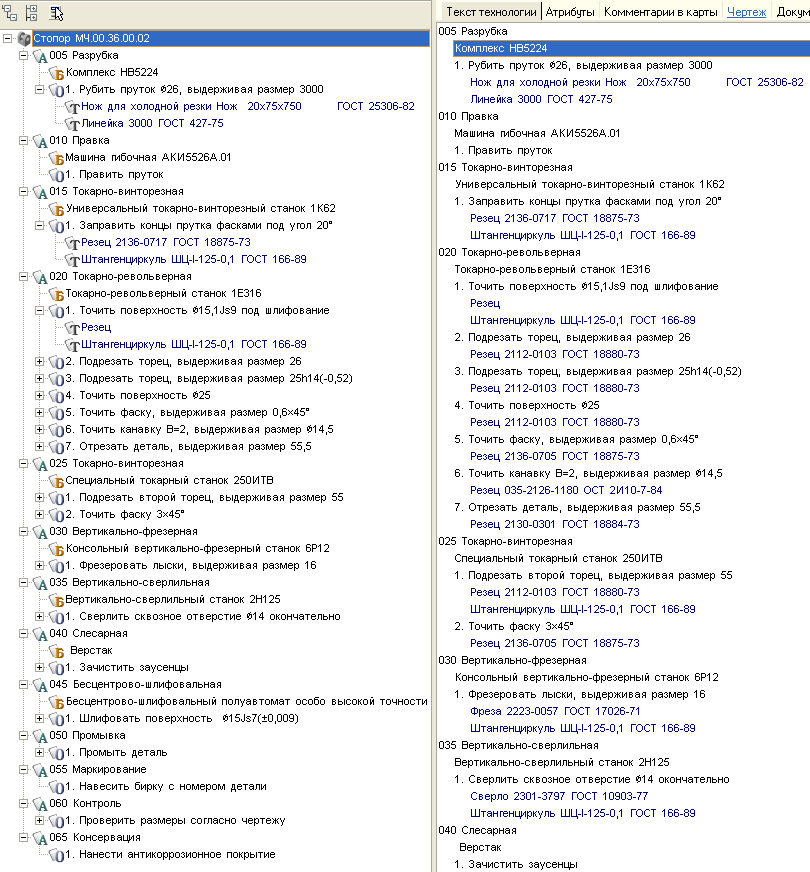

Рис. 83. Фрагмент дерева ТП после ввода информации
Проектирование ТП на основе одного техпроцесса-аналога
Если проектируемый ТП имеет один техпроцесс-аналог, то формирование ТП рекомендуется организовать следующим образом:
1. Загрузите техпроцесс-аналог в ВЕРТИКАЛЬ. Внесите в техпроцесс-аналог изменения, соответствующие новому (проектируемому) ТП — добавьте или удалите требуемые операции, переходы и т.д.
2. Выполните команду Файл — Сохранить как и сохраните измененный ТП под новым именем файла в локальный архив. В случае, когда проектируемый ТП необходимо сохранить на сервере, то в указанный алгоритм добавятся следующие операции:
а) Средствами PDM-системы (или модуля интеграции с PDM-системой) создайте новый техпроцесс и выполните операцию «Взять ТП на изменение».

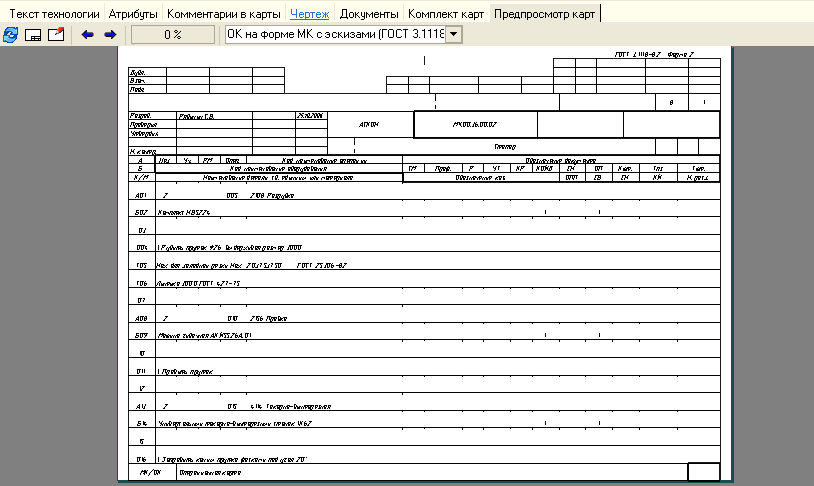

Рис. 84. Вид экрана в режиме «Предпросмотр карт»
б) Загрузите техпроцесс-аналог из любого архива. Если ТП-аналог загружается из серверного архива, то необходимо выполнить операцию «Открыть ТП для просмотра».
в) После внесения требуемых изменений в техпроцесс-аналог выполните команду Файл — Сохранить на сервере и укажите ТП, взятый на изменение (см. п. (а) алгоритма). Подробные рекомендации по работе в PDM-системах и модулях интеграции изложены в соответствующих руководствах.
Проектирование ТП на основе нескольких техпроцессов-аналогов
Если проектируемый ТП имеет несколько техпроцессов-аналогов, то для создания нового ТП рекомендуется воспользоваться специальным приложением «Дерево технологий»:
1. Загрузите техпроцессы-аналоги в ВЕРТИКАЛЬ.
2. Создайте новый техпроцесс.
3. Выполните команду Программы — Дерево технологий.
4. В одном окне приложения (например, левом окне) выберите проектируемый ТП.
5. В другом окне выберите один из загруженных ТП-аналогов (рис. 85).

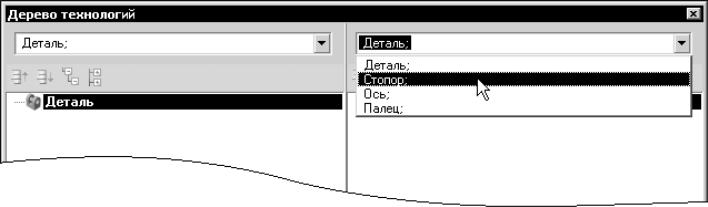

Рис. 85. Выбор ТП-аналога
6. В дереве техпроцесса-аналога выделите элементы (операции, переходы, оснастка и др.) подлежащие копированию в проектируемый ТП. Если требуется скопировать сразу несколько элементов, то при выделении элементов удерживайте клавишу <Ctrl>. Если выделяемые элементы расположены в дереве один под другим (группой), то для их выделения достаточно указать первый (верхний)и последний (нижний) элементы группы, удерживая при этом клавишу <Shift>.
7. Скопируйте выделенные элементы в проектируемый ТП. Для этого установите указатель мыши на выделенных элементах, нажмите левую кнопку мыши и, не отпуская кнопки, переместите указатель в дерево проектируемого ТП. Если требуется переместить (а не скопировать) выделенные элементы, то в процессе копирования следует нажать и удерживать клавишу <Ctrl>.Копирование элементов осуществляется по следующим правилам:
● копирование элементов дерева возможно как из одного техпроцесса в другой, так и внутри одного ТП;
● нельзя выделить группу разнородных элементов. Например, нельзя выделить одновременно операцию и основной переход, принадлежащий другой операции;
● нельзя копировать элементы ТП с нарушением их иерархии;
● элементы копируются вместе с подчиненными уровнями. Так, при копировании операции «Вертикально-фрезерная» (рис. 86) она будет помещена в проектируемый ТП вместе с подчиненными переходами и оснасткой;
● при копировании фрагментов дерева вставка происходит выше элемента, на котором установлен курсор с изображением значка перетаскивания;
● для добавления элемента (группы элементов) дерева в конец раздела установите курсор на первый элемент этого раздела. Например, если группу операций, выделенных на рис. 86, требуется скопировать в конец ТП, то при перемещении выделенных операций установите курсор на наименование детали (корневой элемент дерева проектируемого ТП).

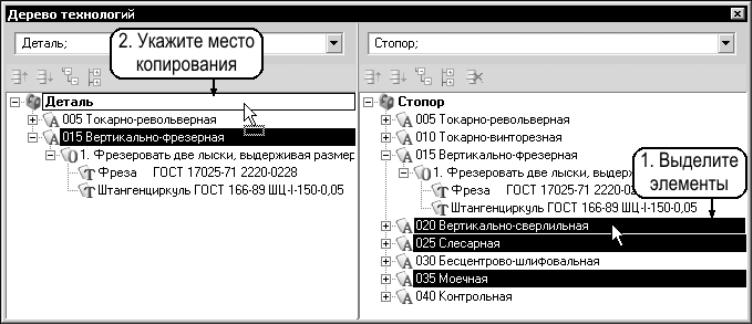

Рис. 86. Копирование операций в конец дерева проектируемого ТП
8. При необходимости отредактируйте положение скопированных элементов внутри проектируемого ТП.
9. Повторите п. 5 – 8 алгоритма для копирования данных из других техпроцессов аналогов.
10. Закройте приложение «Дерево технологий».
11. При необходимости внесите дополнительные изменения в проектируемый ТП (добавьте недостающие операции, переходы, оснастку и т.д.).
12. Подключите 3D-модель к ТП. Настройте связи между элементами 3D-модели и
дерева КТЭ.
13. Подключите чертежи и эскизы к ТП.
14. Сохраните спроектированный ТП в локальном или серверном архиве. Следует также отметить, что при необходимости проектирования большого количества однотипных ТП процедуру использования техпроцесса-аналога можно значительно упростить, если внести часть операций и переходов в шаблон ТП.
