4.4. Построение чертежа основы конструкции прямой юбки с пятью вытачками

Юбку с пятью вытачками строят в том случае, если суммарный раствор вытачек превышает 14 см или если ткань для изделия сухая, плохо поддающаяся влажно-тепловой обработке (ВТО).

Особенности построения чертежа конструкции заключается в определении положения осей вытачек и распределении суммарного раствора (рис. 4.5.).

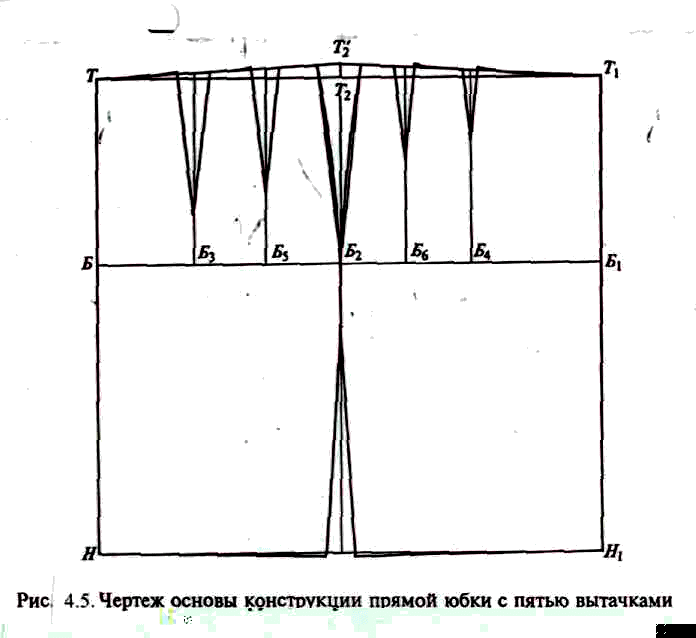

Рис.4.5. Чертеж основы конструкции прямой юбки с пятью вытачками

Положение осей вытачек определяют отрезки:

ББ₃ (задняя вытачка) = 0,4ББ₂ (длина вытачки 14-17 см);

Б₃Б₅ (заднебоковая вытачка) = 0,5Б₃Б₂ (длина вытачки 12-15 см);

Б₁Б₄ (передняя вытачка) = 0,5Б₁Б₂ (длина вытачки 7-10 см);

Б₄Б₆ (переднебоковая вытачка) = 0,5Б₄Б₂ (длина вытачки 10-13 см).

Суммарный раствор вытачек определяют по формуле

ΣВ = (Сб+Пб) – (Ст+Пт).

Величину суммарного раствора вытачек распределяют следующим образом:

боковая вытачка – 0,3ΣВ;

задняя вытачка – 0,25ΣВ;

заднебоковая вытачка – 0,2ΣВ;

передняя вытачка – 0,1ΣВ;

переднебоковая вытачка – 0,15ΣВ.

Стороны вытачек уравнивают по большей стороне. Особенности телосложения фигуры (форма живота, ягодиц и бедер) могут повлиять на местоположение и размеры вытачек, поэтому эти параметры вытачек уточняют во время примерки.

4.5. Конструирование клиньевых юбок

Юбки из клиньев могут состоять из нескольких частей (клиньев), расширенных к линии низа. В зависимости от модели количество клиньев может быть 4, 6, 8, 10, 12 и 16. Существуют конструкции юбок, в которых все клинья одинаковые. А также конструкции с разными по размерам и форме клиньями. Разные по размерам клинья характерны для четырехшовных и шестишовных юбок при построении их на основе конструкции прямой юбки. Различают центральные и боковые клинья.

Конструкция клина определяется соотношением ширины клина вверху и внизу. Это соотношение зависит от силуэта и модели. При построении клина выделяют его середину, которая совпадает с нитью основы ткани. Важно соблюдать одинаковое расширение по низу для всех клиньев, даже если они различны по ширине.

Построение чертежа юбки из симметричных клиньев

(на примере шестишовной юбки)

Исходные данные:

Ст – 36 Пт - 0

Сб – 50 Пб – 1,0

Дтс_II – 43,4

Дю – 70

Построение начинают с проведения двух взаимно-перпендикулярных прямых с пересечением в точке Т (рис. 4.6.)

Рис.4.6. Чертеж юбки из симметричных клиньев

Положение линии бедер определяет отрезок ТБ, а линии низа ТН:

ТБ = 0,5Дтс_II-2 = 0,5*43,4-2 =19,7

ТН = Дю = 70

От точек Т и Б влево и вправо откладывают отрезки, определяющие ширину клина соответственно по линии талии и бедер.

ТТ₁ = ТТ₂ = Ст+Пт;

п

ББ₁ = ББ₂ = Сб+Пб,

п

где п – количество клиньев юбки.

В нашем примере для шестиклиньевой юбки:

ТТ₁ = ТТ₂ = Ст+Пт = 36+0 =6

6. 6

ББ₁ = ББ₂ = Сб + Пб = 50+1 = 8,5

6. 6

Точки Т₁ и Б₁, а также Т₂ и Б₂ соединяют прямыми линиями и продолжают их до линии низа. К полученным отрезкам восстанавливают перпендикуляры из точек Т и Б и обозначают их основание точками Т₁', Т₂', Б₁', Б₂'. Через точки Т₁', Т, Т₂' плавно оформляют линию талии, а через точки Б₁', Б, Б₂' – линию бедер.

Юбка может иметь прямолинейное или годеобразное расширение. Расширение в одну сторону зависит от ширины клина и зависит от модели – 4 см и более. Изменяя конфигурацию боковых срезов клина, можно получить юбки различной формы.

Длину всех срезов в чертеже конструкции выравнивают с длиной соответствующих полотнищ посередине.

Б₁'Н₁₁' = БН = Б₂'Н₂₂'.

Линия низа оформляется плавной выпуклой линией и проходит под прямым углом к боковым срезам клина, т.е. линию низа проводят параллельно линии бедер.
