- •1 7. Нарисовать схему замещения цепи (рис.14) при ω→∞.
- •1. Линейному. 2. Квадратичному. 3. Остается постоянным.
- •17. Показать сигнал на выходе rc-цепи (рис.7а), при подаче на вход последовательности прямоугольных импульсов.
- •1. Линейному. 2. Квадратичному. 3. Остается постоянным.
- •1) Аналоговым; 2) Дискретным; 3) Квантованный; 4) Цифровым;
- •1. Линейному. 2. Квадратичному. 3. Остается постоянным
- •9. Для схемы на рис.15 рассчитать i1.
- •11. Записать уравнения по методу контурных токов для схемы на рис.1.
- •1 0. Для схемы на рис.15 рассчитать i3.
- •10. Записать уравнения по методу контурных токов для схемы на рис.1.5.
10. Записать уравнения по методу контурных токов для схемы на рис.1.5.
1. |
2. |
3. |
(Z1+Z2)I1+Z3 I2=u1 Z3I1+(Z2+Z3 +Z4)i2=0 |
(Z1+Z2+Z3)I1+Z3 I2=u1 Z3I1+(Z2+Z3 +Z4)I2=0 |
(Z1+Z2)i1-Z3 i2=u1 -Z3i1+(Z2+Z3 +Z4)i2=0 |
11. В каком (или каких) квадранте на комплексной плоскости будет располагаться годограф (АФХ) следующей частотно-передаточной функции: Ku(ω) = 1 + jωRC)?
1. 1. 2. 1 и 2. 3. 1 и 4. 4. 3 и 4.
12. В каком соотношении находятся амплитуды токов через реактивные элементы в параллельном колебательном контура на резонансной частоте.
1. ImL=ImC. 2. ImLImC. 3. ImLImC.
13. Чему равен сдвиг фаз между током и напряжением при соблюдении условий фазового резонанса?
1) +90° (π/2). 2) - 90° (-π/2). 3) 0°. 4) 360° (2π);
14. Переходный процесс установления тока в электрической цепи первого порядка описывается выражением
1) i=A1e P1 t + A2e P2 t ; 2) i=iуст.+ Ae P t; 3) i= A1e P1 t
15. Нарисовать схему замещения цепи (рис.3) при ω→∞.
16. На вход цепи (рис.16) воздействует гармоническое напряжение Ecosωt. Рассчитать амплитуду выходного напряжение при ω→0.
1. 0. 2. E R2/(R1+R2). 3. E R1/(R1+R2). 4. E.

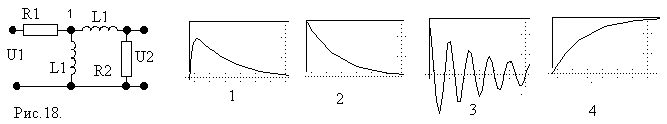

17.Показать отклик цепи U2 (Рис.18) при подаче на вход единичного ступенчатого напряжения.
18. Что представляет собой режим короткого замыкания четырехполюсника на выходе
1. I1=0. 2. I2=0. 3. U1=0. 4. U2=0.
19. Каково назначение фильтров электрических сигнала.
1..Выделение сигналов в заданном диапазоне частот и подавление в остальном диапазоне. 2. Создание сигналов заданной формы. 3. Для сравнения двух сигналов. 4. Для усиления сигналов.
20. Какой режим работы имеет место для линии конечной длины, работающей на короткозамкнутую нагрузку?
а) Режим бегущих волн; б) Режим отраженных волн; в) Режим поглощенных волн; г) Режим стоячих волн;
Вопросы к зачету по дисциплине Электротехника и Электроника ч.1. Билет 1.
Какое направление э.д.с. принято за положительное.
1. в сторону уменьшения потенциала. 2. в сторону возрастания потенциала. 3. оно не имеет знака.
На каком участке цепи мгновенная мощность знакопеременна.
1. пассивном. 2. реактивном. 3. активном.
Записать выражение для гармонического напряжения с частотой 25Гц, комплексная амплитуда которого u=15ejπ/3.
1. u(t)=15cos(2π25t+π/3). 2.). u(t)=15cos(2π25t-π/3). 3. u(t)=15cos(2π25+π/3).
Как найти спектральную плотность S(jω) по известному операторному представлению S(p) сигнала.
1. S(jω) = S(p)│p= jω. 2. S(jω) = S(p)│p= 1. 3. S(jω) = S(p)│p= ∞. 10. S(jω) = S(p)│p= ω
5. Сдвиг фаз между током и напряжением в катушке индуктивности при синусоидальном токе равен
1 ) -90°; 2) +90°; 3) 0°.
6. Чему равна энергия запасенная сопротивлением.
1. 0. 2. СU2/2. 3. LI2/2 4. RU2/2.
7. Чему равно внутреннее сопротивление (Ri) идеального источника эдс.
1. Ri=0. 2. Ri∞. 3. Ri=100 Ом.
8. каковы основные свойства линейных цепей.
1.Выполнение принципа суперпозиции и трансформация спектра. 2. Выполнение принципа суперпозиции и отсутствие трансформация спектра. 3.Не выполнение принципа суперпозиции. 4. Не выполнение принципа суперпозиции и трансформация спектра.
9. Записать выражение (рис.15) для коэффициента передачи по напряжению .
1. Ku=R2R3/(R1+R2+R3) 2. Ku= R2R3/(R1R2+R1R3+R2R3).
3. Ku= R1R3/(R1R2+R1R3+R2R3). 4. Ku= R2R1/(R1R2+R1R3+R2R3)
10. Записать уравнение по методу узловых потенциалов для узла А схемы на рис.1.
1. φА(R1-1+ R2-1+ R3-1+ R4-1) = 0;
2. φА(R1-1+ R2-1+ R3-1+ R4-1) = Е1(R1-1+ R2-1);
3. (R2+R3)J1-R2J2-R3J3=E1;
4. φА(R1-1+ R2-1+ R3-1+ R4-1)= Е1
11. Что является воздействием при расчете частотных характеристик цепи.
1. Гармонический сигнал ; 2) Ступенчатый сигнал; 3) Произвольный периодический сигнал..
12. В каком (или каких) квадранте на комплексной плоскости будет располагаться годограф (АФХ) следующей частотно-передаточной функции: Ku(ω) = 1/(1 – jωRC)?
1). 1. 2). 1 и 2. 3). 1 и 4. 4). 3 и 4
13. Чему равно напряжение на реактивных элементах последовательного колебательного контура на резонансной частоте.
1. Нулю. 2. Ux=Im. 3. Ux=ImR.
14. Какой характер реактивного сопротивления носит последовательный колебательный контур в области высоких частот?
а) Емкостной; б) Резистивный; в) Реактивный; г) Индуктивный;
15. Переходный процесс установления тока в электрической цепи второго порядка описывается выражением
1 ) i= iуст.+ A1e P1 t + A2e P2 t ; 2) i=iуст.+ Ae P t +; 3) i= A1e P1 t
16. Нарисовать схему замещения цепи (рис.3) при ω→0.
17. На вход цепи (рис.16) воздействует гармоническое напряжение Ecosωt. Рассчитать амплитуду выходного напряжение при ω→∞.
1 . 0. 2. E R2/(R1+R2). 3. E R1/(R1+R2). 4. E.
1
8.

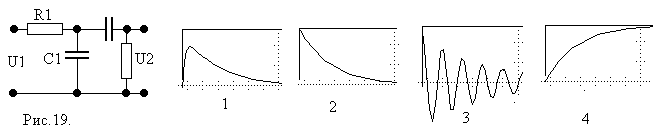

Показать отклик цепи (Рис.19) при подаче
на вход единичного ступенчатого
напряжения.
19. Что представляет собой режим короткого замыкания четырехполюсника на выходе
1. I1=0. 2. I2=0. 3. U1=0. 4. U2=0.
20. При какой нагрузке в длинной линии без потерь конечной длины возникает режим смешанных волн.
1.Резистивной, равной волновому сопротивлению линии. 2.. В режиме короткого замыкания. 3. Индуктивной. 4. Резистивной, не равной волновому сопротивлению линии и комплексной. 5. Резистивной, большей волнового сопротивления линии
