11. Записать уравнения по методу контурных токов для схемы на рис.1.

1 . (R2+R3)J1-R2J2-R3J3=E1 -R2J1+(R1+R2)J2=0 -R3J1+(R3+R4)J3=0	2. (R2+R3)J1-R2J2-R3J3=E1 -R2J1+(R1+R2)J2=0 -R3J1-R2J2 +(R3+R4)J3=0
3. (R2+R3)J1-R2J2-R3J3=E1 (R2+R3)J1-R2J2+(R1+R2)J2=0 -R3J1+(R3+R4)J3=0	4. (R2+R3)J1-R2J2-R3J3=E1 -R2J1+(R1+R2)J2= E1 -R3J1+(R3+R4)J3=0

12. Сколько параметров и частотных характеристик имеет двухполюсник.

1.Два. 2. Двенадцать. 3. Шестнадцать.

13. Как изменится добротность последовательного колебательного контура при подключении резистора параллельно с конденсатором контура.

1.Увеличится. 2. Не изменится. 3. Уменьшится 4. Q→∞.

14. Чем определяется избирательность колебательного контура

1. прямоугольностью АЧХ. 2. резонансной частотой 3. полосой пропускания. 4. добротностью контура.

15. Переходные процессы в линейных электрических цепях первого порядка описываются:

нелинейными дифференциальными уравнениями первого порядка; 2) линейными дифференциальными уравнениями первого порядка; 3) алгебраическими уравнениями третьей степени

1 6. На вход цепи (рис.3) воздействует ступенчатое напряжение. Рассчитать выходное напряжение при t→0.

1. 0. 2. E R2/(R1+R2). 3. E R1/(R1+R2). 4. E

17. Нарисовать схему замещения цепи (рис.16) при t→0.

1 8. Показать ток в цепи (Рис.10) при подаче на вход единичного ступенчатого напряжения

1 9. Записать условие согласования источника сигнала с нагрузкой по критерию получения на нагрузке максимальной мощности (рис.7).

1. Ri = Rн. 2. Хi = -Хн. 3. Ri > Rн. 4. Ri = Rн. Хi = -Хн.

20. Правильно продолжить предложение. В длинной линии в режиме смешанных волн.

1. В нагрузке выделяется наибольшая мощность. 2. Происходит полное отражение сигнала от нагрузки. 3. Происходит частичное поглощение сигнала нагрузкой и частичное отражение сигнала от нагрузки.

Вопросы к зачету по дисциплине Электротехника и Электроника ч.1. Билет 1.

1. Какая физическая величина определяется как разность потенциалов.

1) напряжение; 2) ток; 3) энергия.

2. На каком участке цепи средняя мощность за период равна нулю.

1. пассивном. 2. реактивном. 3. активном.

3. Записать выражение для гармонического напряжения с частотой 250Гц, комплексная амплитуда которого u=15e^jπ/6.

1. u(t)=15cos(2π250t+π/6). 2. u(t)=15cos(2π250t-π/6). 3. u(t)=15cos(2π250+π/6).

4. Как рассчитать полную мощность на участке цепи.

1. Ps=UI. 2. Ps=UIcosφ. 3. Ps=Uisinφ. 4. Ps=UmIm

5. Сдвиг фаз между током и напряжением в активном сопротивлении при синусоидальном токе равен

1 ) -90°; 2) +90°; 3) 0°.

6. Закон Ома в комплексной форме для сопротивления

1. Ů_m=Rİ_m 2. Ů_m=jωLİ_m 3. Ů_m=jωCİ_m 4. İ_m=jωCŮ_m.

7. Среднее значение мгновенной мощности за период синусоидального тока в цепях с идеальными емкостями и индуктивностями равно

1) u*i; 2) О; 3) U_mI_m 4. CU²/2, LU²/2.

8. На каком законе основан метод контурных токов.

1. 1-ый закон Кирхгофа. 2. 2-ой закон Кирхгофа. 3.На законе коммутации для емкости. 4.На 1-ом и 2-ом законе Кирхгофа.

9. Чему равно эквивалентное сопротивление трех параллельно соединенных резисторов с одинаковым сопротивлением, равным 3 Ома?

1. 9 Ом; 2. 6 Ом; 3) 3 Ом; 4) 1 Ом

10. Для схемы приведенной на рис.4 рассчитать через Ri

1 . Iн=I[Ri/(Ri+ Rн)]….2. Iн=I[Rн/(Ri+ Rн)]….3. Iн=I[Ri/Rн]…4. Iн=I[Rн/Rн].

11. Для независимых узлов схемы на рис.1 записать уравнения по 1-ому закону Кирхгофа.

1. I1 – I2 - I3= 0 I2+I3 - I4-I5= 0 I4+I5 – I1=0	2. I1 + I2 - I3= 0 I2+I3 - I4-I5= 0 I4+I5 – I1=0
3. I1 – I2 - I3= 0 I2+I3 - I4 - I5= 0	4. I1 + I2 + I3= 0 I2+I3 - I4 - I5= 0

12. Что собой представляет четырехполюсник?

а) Механический переключатель с четырьмя положениями; б) Цепь, имеющая четыре вывода; в) Амлитудно-фазовая характеристика с четырьмя полюсами и произвольным количеством нулей; г) Цепь, имеющая четыре входа и один выход;

13. В каком (или каких) квадранте на комплексной плоскости будет располагаться годограф (АФХ) следующей частотно-передаточной функции: K_u(ω) = [а+j(dω – (ωc)^-1)]?

1. 1. 2. 1 и 2. 3. 1 и 4. 4. 3 и 4. 5. 2 и 3

14. Какие элементы обязательно присутствуют в колебательном контуре?

1) Резистор и конденсатор; 2) Резистор и катушка индуктивности; 3) Катушка индуктивности и источник тока, управляемый напряжением; 4) Конденсатор и катушка индуктивности.

15. Переходные процессы в линейных электрических цепях второго порядка описываются:

1.нелинейными дифференциальными уравнениями первого порядка; 2) линейными дифференциальными уравнениями первого порядка; 3) алгебраическими уравнениями третьей степени; 4) линейными дифференциальными уравнениями второго порядка.

16. Нарисовать схему замещения цепи (рис.3) при t→0.

17. На вход цепи (рис.16) воздействует ступенчатое напряжение. Рассчитать выходное напряжение при t→∞.

1. 0. 2. E R2/(R1+R2). 3. E R1/(R1+R2). 4. E.

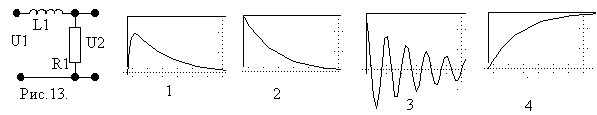

18. Показать отклик цепи (Рис.13) при подаче на вход единичного ступенчатого напряжения.

1 9. Что представляет собой режим холостого хода четырехполюсника на выходе.

1. I₁=0. 2. I₂=0. 3. U₁=0. 4. U₂=0.

20. В длинной линии в режиме стоячих волн.

1. В нагрузке выделяется наибольшая мощность. 2. Происходит полное отражение сигнала от нагрузки. 3. Происходит частичное поглощение сигнала нагрузкой. 4. Происходит частичное отражение сигнала от нагрузки.

Вопросы к зачету по дисциплине Электротехника и Электроника ч.1. Билет 1.

1. Какая физическая величина определяется как отношение энергии к величине перемещаемого заряда.

1) напряжение; 2) ток; 3) энергия.

2. На каком участке цепи мгновенная мощность всегда отрицательна.

1). пассивном. 2). реактивном. 3). активном.

3. Записать комплексную амплитуду гармонического напряжения u(t)=30cos(2π100t+π/4).

1. u(t)=30cos(2π100+π/4). 2. u=30e^+jπ/4. 3. u=10e^jπ/4. 4. u=30e^-jπ/4. 5. u=30e^{+j(100t+π/4)}.

4. Сдвиг фаз между током и напряжением в конденсаторе при синусоидальном токе равен:

1) -90°; 2) +90°; 3) 0°.

5. Чему равна энергия запасенная индуктивностью.

1. 0. 2. СU²/2. 3. LI²/2 4. RU²/2.

6.Основное назначение трансформатора.

1 . Усиление сигнала по мощности. 2. Преобразование амплитуды напряжения переменного тока. 3. Частотная избирательность. 4. Фильтрация.

7. Каким входным сопротивлением обладает ИНУН.

1. Ri=0. 2. Ri∞ 3.Ri=100 Ом.

8. Какие контура называются независимыми.

1 . Которые отличаются числом элементом в ветвях. 2. Которые отличаются одной ветвью. 3. Которые отличаются числом ветвей

9. Подсчитать эквивалентное входное сопротивление цепи (рис.2).

1. 1кОм. 2. 5/3кОм. 3. 2кОм 4.3кОм.
