9. Для схемы на рис.15 рассчитать i1.

1. i1= E(R2+R3)/(R₁R₂+R₁R₃+R₂R₃). 2. i1= ER₂R₃/(R₁R₂+R₁R₃+R₂R₃).

3.i1= ER₃/(R₁R₂+R₁R₃+R₂R₃). 4. i1=ER₂/(R₁R₂+R₁R₃+R₂R₃)

10. Запишите второй закон Кирхгофа (для контура J₁ на рис.1).

1. I₁+I₂+I₃-I₄-I₅=0 2. I₂+I₃-I₄-I₅=0 3. I₁R₁+I₂R₂+I₃R₃=-I₄-I₅ 4. I₁+I₂+I₃-I₄-I₅=0 5. I₃R₂+I₄R₃ =E

11. Какое число частотных характеристик имеет электрическая цепь.

1. Одну. 2. Равное, числу параметров электрической цепи. 3. Равное, числу выводов электрической цепи.

12. Как изменится добротность параллельного колебательного контура при подключении резистора параллельно с конденсатором контура.

1.Увеличится. 2. Не изменится. 3. Уменьшится 4. Q→∞.

13. . Каково сопротивление параллельного контура на резонансной частоте.

1.Резистивное, минимальной величины. 2. Емкостное. 3. Индуктивное. 4. Резистивное, максимальной величины.

14. На вход цепи (рис.3) воздействует гармоническое напряжение Ecosωt. Рассчитать амплитуду выходного напряжение при ω→∞.

1 . E /(R1+R2). 2. E R2/(R1+R2). 3. E R1/(R1+R2). 4. E.

15. Нарисовать схему замещения цепи (рис.16) при ω→0.

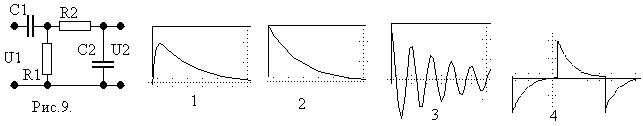

16. Показать отклик цепи (Рис.9) при подаче на вход единичного ступенчатого напряжения.

1 7. Какой характер будет иметь дифференцирующая RC-цепь при длительности импульса больше (соизмеримой), чем постоянная времени цепи?

а ) Дифференцирующая цепь; б) Укорачивающая цепь; в) Разделительная цепь; г) Интегрирующая цепь;

18. Записать условие согласования источника сигнала с нагрузкой по критерию получения на нагрузке максимального напряжения (рис.6).

1. Ri = Rн. 2. Ri < Rн. 3. Ri > Rн. 4. Ri << Rн.

19. . Показать АЧХ ФНЧ (реального).

2 0. Какая нагрузка длинной линии называется согласованной.

1.Резистивная, равная волновому сопротивлению линии. 2. Комплексная. 3. Индуктивная. 4. Резистивная, меньшая волнового сопротивления линии. 5. Резистивная, большая волнового сопротивления.

Вопросы к зачету по дисциплине Электротехника и Электроника ч.1. Билет 1.

1. Что такое электрическая мощность?

1) Максимальная допустимая разность потенциалов, приложенных к диэлектрику во избежание его пробоя и разрушения; 2) Мощность – это отношение тока, действующего в цепи, к напряжению питания; 3) Количество электричества в единицу времени; 4) Мощность – это скорость изменения энергии;

2. Записать выражение для гармонического напряжения с частотой 250Гц, комплексная амплитуда которого u=15e^jπ/4.

1. u(t)=15cos(2π250t+π/4). 2.⁾. u(t)=15cos(2π250t-π/4). 3. u(t)=15cos(2π250+π/4).

3. Коэффициент, показывающий долю активной мощности от полной мощности, называется:

1) КПД; 2) Коэффициент активной мощности; 3) Коэффициент мощности; 4) Коэффициент нелинейности;

4. Как связаны гармонические ток и напряжение на индуктивности.

1.Ток опережает напряжение на 90⁰. 2. Напряжение опережает ток на 90⁰.

3 .Ток и напряжение находятся в фазе. 4.Фазы напряжения и тока произвольны.

5. Закон Ома в комплексной форме для индуктивности

1. Ů_m=Rİ_m 2. Ů_m=jωLİ_m 3. Ů_m=jωCİ_m 4. İ_m=jωCŮ_m.

6. Как называют схемы, на которых отражаются только важнейшие части цепи и основные связи между ними.

1. Схемы замещения ( эквивалентная) схема 2. принципиальная схема. 3. структурная схема.

7. Какой идеальный элемент способен создавать на своих клеммах постоянную разность потенциалов, не зависящую от параметров нагрузки?

1) Источник тока; 2) Источник ЭДС; 3) Источник тока, управляемый током;

8. В чем состоит задача анализа цепи.

1 . . В отыскании схема цепи и параметров ее элементов, по известным откликам и воздействиям. 2. В отыскании откликов, по известным воздействиям и схеме цепи. 3. . В отыскании параметров элементов схемы заданной электрической цепи.

9. Для схемы приведенной на рис.4 рассчитать через Rн.

1. Iн=I[Ri/(Ri+ Rн)]….2. Iн=I[Rн/(Ri+ Rн)]….3. Iн=I[Ri/Rн]…4. Iн=I[Rн/Rн].…

10. Записать уравнение по методу узловых потенциалов для узла А схемы на рис.1.

1. φ_А(R₁^-1+ R₂^-1+ R₃^-1+ R₄^-1) = 0; 2. φ_А(R₁^-1+ R₂^-1+ R₃^-1+ R₄^-1) = Е₁(R₁^-1+ R₂^-1);

3. (R₂+R₃)J₁-R₂J₂-R₃J₃=E₁; 4. φ_А(R₁^-1+ R₂^-1+ R₃^-1+ R₄^-1)= Е₁

11. Передаточными параметрами четырехполюсника называют:

1) Коэффициенты передачи. в прямом направлении (со входа на выход); 2) Коэффициенты передачи в обратном направлении (с выхода на вход); 3) Сдвиг фаз между входным и выходным сигналами

12. Сколько параметров и частотных характеристик имеет двухполюсник.

1.Два. 2. Один. 3. Четыре.

13. Как изменится добротность последовательного колебательного контура при подключении резистора последовательно с элементами контура.

1.Увеличится. 2. Не изменится. 3. Уменьшится 4. Q→∞.

14. Каково назначение колебательных контуров

Частотная избирательность. 2. Усиление сигналов. 3. Генерация сигналов. 4. выпрямление.

1 5. На вход цепи (рис.3) воздействует ступенчатое напряжение. Рассчитать вы ходное напряжение при t→∞.

1. 0. 2. E R2/(R1+R2). 3. E R1/(R1+R2). 4. E.

16. Нарисовать схему замещения цепи (рис.16) при t→∞.

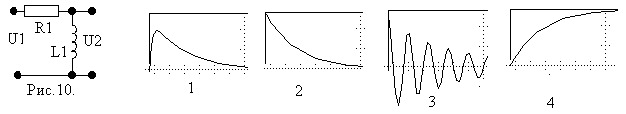

1 7. Показать отклик цепи (Рис.10) при подаче на вход единичного ступенчатого напряжения

1 8. Записать условие согласования источника сигнала с нагрузкой по критерию получения на нагрузке максимальной мощности напряжения (рис.7).

1. Ri = Rн. 2. Хi = Хн. 3. Ri > Rн. 4. Zi* = zн

1 9. Показать АЧХ режекторного фильтра.

20. Какой режим работы имеет место для линии конечной длины при работе на согласованную нагрузку?

1) Режим бегущих волн; 2) Режим отраженных волн; 3) Режим поглощенных волн; 4) Режим стоячих волн;

Вопросы к зачету по дисциплине Электротехника и Электроника ч.1. Билет 1.

1. Какая физическая величина определяется как скорость перемещения электрического заряда через поперечное сечение проводника в единицу времени.

1) напряжение; 2) ток; 3) энергия.

2. На каком участке цепи мгновенная мощность всегда положительна.

1. пассивном. 2. реактивном. 3. активном.

3. Записать комплексную амплитуду гармонического напряжения u(t)=3cos(2π100t+π/4).

1. u(t)=3cos(2π100+π/4). 2. u=3e^+jπ/4. 3. u=100e^jπ/4. 4. u=3e^-jπ/4. 5. u=3e^{+j(100t+π/4)}.

4. Что понимают под шириной спектра сигнала?

а) Ширина импульса (длительность); б) Диапазон видимого излучения;

в) Диапазон частот, в котором нелинейные искажения не превышают 0,1 от мощности сигнала; г) Диапазон частот, в котором сосредоточена заданная часть мощности сигнала;

5. Как характеризуют свойства элементов электрических цепей.

1. зависимость между токами и напряжениями на его выводах. 2. Отношением напряжения к току. 3. сопротивлением.

6. Закон Ома в комплексной форме для емкости.

1. Ů_m=Rİ_m 2. Ů_m=jωLİ_m 3. Ů_m=jωCİ_m 4. İ_m=jωCŮ_m.

7. Каким выходным сопротивлением обладает ИНУТ.

1. Ri=0. 2. Ri∞ 3.Ri=100 Ом.

8. На каком законе основан метод узловых потенциалов.

1. 1-ый закон Кирхгофа. 2. 2-ой закон Кирхгофа. 3. На законе коммутации для емкости. 4. На 1-ом и 2-ом законе Кирхгофа.

9. В чем состоит задача синтеза цепи.

1. В отыскании схема цепи и параметров ее элементов, по известным откликам и воздействиям. 2. В отыскании откликов. 3. . В отыскании параметров элементов схемы электрической цепи.

10. Смешанное соединение резисторов состоит из двух параллельно и трех последовательно соединенных резисторов по 10 Ом каждый? Чему равно эквивалентное сопротивление всей цепи?

1.10 Ом; 2) 50 Ом; 3) 35 Ом.
