1) Аналоговым; 2) Дискретным; 3) Квантованный; 4) Цифровым;

4. Каким свойством обладают резистивные элементы схем.

1.поглощать энергию. 2.создавать энергию. 3. запасать энергию в виде электрического поля. 4. запасать в виде энергию магнитного поля.

5 Определить мгновенное напряжение на сопротивлении R =10 Ом при заданном токе i=12sin(ωt+φ).

1. u=120sin(ωt + φ) 2. u=120sin(ωt + π ) 3. u=12sin(ωt + π/2). 4. u=120sin(ωt + φ+ π/2)

6. По какому закону изменяется напряжение на индуктивность, если ток через нее линейно возрастает во времени.

1. Линейному. 2. Квадратичному. 3. Остается постоянным

7. Каким выходным сопротивлением обладает ИНУТ.

1 . Ri=0. 2. Ri  ∞ 3.Ri=100 Ом.

8. Как называют входной сигнал электрической цепи.

1.отклик или реакция 2. Воздействие. 3.параметр.

9. Сколько уравнений необходимо и достаточно составить, чтобы рассчитать электрическую цепь методом узловых потенциалов?

1) N=N_В-N_I; 2) N=N_у-1; 3) N=N_В-N_I- N_у+1.

10. Рассчитать выражение для напряжения на ветви состоящей из последовательного соединения R и L, на частоте f=1/(2π) кГц, если R=1кОм, L =1Гн, при токе i(t)=2^1/2cos(ωt+30⁰) [mA].

1. 2 cos(ωt+120⁰) [В].. 2. 2 cos(ωt - 60⁰). [В]. 3. 2^1/2cos(ωt+30⁰) [В]. 4. 1cos(ωt - 60⁰) [В].

11. Записать уравнения по методу токов ветвей рис.1.5.

1.	2.	3.
(Z1+Z2)I1+Z3 I2=u1 Z3I1+(Z2+Z3 +Z4)i2=0	(Z1+Z2)i1+Z3 i2=u1 Z3I1+(Z2+Z3 +Z4)i2=0 i1-i2-i3=0	Z1i1+Z2 i2=u1 -Z2I2+(Z3 +Z4)i3=0 i1-i2-i3=0

12. Что показывает амплитудно-частотная характеристика электрической цепи.

1.Отношение амплитуды отклика к амплитуде гармонического воздействия.2. Отклик на единичное ступенчатое воздействие. 3.Отклик на произвольное воздействие. 4. Зависимость от частоты отношения амплитуды отклика к амплитуде гармоническое воздействие.

13. В каком (или каких) квадранте на комплексной плоскости будет располагаться годограф (АФХ) следующей частотно-передаточной функции: K_u(ω) = 1/(1 + jωRC)?

1. 1. 2. 1 и 2. 3. 1 и 4. 4. 3 и 4. 5. 4

14. Каков характер сопротивления последовательного контура на частоте меньше резонансной.

Резистивное. 2. Индуктивное. 3. Емкостное.

15. Каков характер переходной характеристики в цепи второго порядка.

Апериодический. 2. Колебательный. 3. Критический. 4. Апериодический или колебательный или критический.

1 6. Нарисовать схему замещения цепи (рис.6а) при t→∞.

17. На вход цепи (рис.14) воздействует ступенчатое напряжение. Рассчитать выходное напряжение при t→0.

1. 0. 2. E R2/(R1+R2). 3. E R1/(R1+R2). 4. E.

1 8. Показать сигнал на выходе RL-цепи (рис.11), при подаче на вход последовательности прямоугольных импульсов..

19. Чему равно выходное напряжение дифференцирующей RL-цепи при постоянном напряжении Е на входе?

1. Е 2. Е/2. 3.0. 4. 2Е.

20. Какие параметры длинной линии относятся к первичным

1. Погонные. 2. Волновые. 3. Коэффициент бегущей волны и коэффициент стоячей волны. 4. Коэффициенты отражения.

Вопросы к зачету по дисциплине Электротехника и Электроника ч.1. Билет 1.

1. Какая физическая величина определяется как разность потенциалов.

1) напряжение; 2) ток; 3) энергия

2. Что называется контуром электрической цепи?

1) Участок цепи, состоящий из отдельных ветвей, которые образуют замкнутый путь для протекания тока. 2) Участок цепи, состоящий из элементов по которым протекает общий для них ток; 3) Точка соединения двух или более элементов цепи; 4) Тупиковый участок цепи, присоединенный к цепи лишь одним концом (другой конец свободен).

2. Записать комплексную амплитуду гармонического напряжения u(t)=30cos(2π100t+π/4).

1. 1. u(t)=30cos(2π100+π/4). 2. u=30e^+jπ/4. 3. u=10e^jπ/4. 4. u=30e^-jπ/4. 5. u=30e^{+j(100t+π/4)}.

4. Каким соотношением определяется мгновенная мощность на участке цепи.

1. p=ui. 2. p=u/i 3. p=u²i

5. Каким свойством обладают реактивные элементы схем.

1.поглощать энергию. 2.создавать энергию. 3. запасать энергию в виде электрического или магнитного поля.

6. Как называют схемы (модели) реальных элементов, составленные из идеализированных элементов.

1 .схемы замещения или эквивалентная схема 2. принципиальная схема. 3. функциональная схема.

7. Каким выходным сопротивлением обладает ИТУН.

1. Ri=0. 2. Ri∞ 3.Ri=100 Ом

8. Сколько уравнений необходимо и достаточно составить, чтобы рассчитать электрическую цепь методом токов ветвей?

1) N=N_В-N_у+1; 2) N=N_у-1; 3) N=N_В-N_I+ N_у-1

9. Рассчитать выражение для комплексной амплитуды напряжения на ветви состоящей из последовательного соединения R и L, на частоте f=1/(2π) кГц, если R=1кОм, L =1Гн, при токе i(t)=2^1/2cos(ωt+π/6) [mA].

1. 2 е^{j(ωt+ π/6)} [В]. 2. 2 e ^{-j 3π / 4}. [В]. 3. 2^1/2cos(ωt+30⁰) [В]. 4. 1e^{-j π/6} [В].

10. Записать уравнения по методу токов ветвей рис.1.5.

1.	2.	3.
(Z1+Z2)I1+Z3 I2=u1 Z3I1+(Z2+Z3 +Z4)i2=0	(Z1+Z2)i1+Z3 i2=u1 Z3I1+(Z2+Z3 +Z4)i2=0 i1-i2-i3=0	Z1i1+Z2 i2=u1 -Z2I2+(Z3 +Z4)i3=0 i1-i2-i3=0

11. Что такое годограф?

1) Это граф проводимостей цепи. 2) Это график комплексной функции, построенный в единой системе координат, представляющий собой геометрическое место точек, которые описывает конец вектора комплексной функции на комплексной плоскости при непрерывном изменении частоты от нуля до бесконечности. 3) Годограф есть частотная характеристика (ЧХ). 4) Контрольно-измерительный прибор для снятия частотных характеристик.

12. В каком (или каких) квадранте на комплексной плоскости будет располагаться годограф (АФХ) следующей частотно-передаточной функции: K_u(ω) = 1/[а+j(dω – (ωc)^-1)]?

1. 1. 2. 1 и 2. 3. 1 и 4. 4. 3 и 4. 5. 2 и 3

13. Как связаны добротность Q, полоса пропускания S и резонансная частота f₀ контура.

1. Q=f₀/S 2. Q=f₀S 3. Q=S/ f₀ 4. S =Qf_0.

14. Каков характер сопротивления последовательного контура на частоте меньше резонансной

Резистивное. 2. Индуктивное. 3. Емкостное

15. От чего зависит характер переходной характеристики (апериодический, колебательный, критический).

1. Добротности. 2. Резонансной частоты. 3. Характеристического сопротивления.

16. Нарисовать схему замещения цепи (рис.6а) при ω→0.

17. На вход цепи (рис.14) воздействует гармоническое напряжение Ecosωt. Рассчитать амплитуду выходного напряжение при ω→∞.

1. 0. 2. E R2/(R1+R2). 3. E R1/(R1+R2). 4. E.

1 8. Показать сигнал тока в RL-цепи (рис.11), при подаче на вход последовательности прямоугольных импульсов напряжения

19. Чему равно выходное напряжение дифференцирующей RC-цепи при постоянном напряжении Е на входе?

1. Е 2. Е/2. 3.0. 4. 2Е.

20. Чему равны коэффициент бегущей волны (КБВ) и коэффициент отражения по напряжению р_u в линии разомкнутой на конце

1. КБВ=0, р_u=1. 2. КБВ=1, р_u=1. 3. КБВ=1, р_u=0. 4.КБВ=0, р_u=0

Вопросы к зачету по дисциплине Электротехника и Электроника ч.1. Билет 1.

1. Что такое ЭДС (электродвижущая сила)?

1) ЭДС – напряжение, созданное в цепи за счет внешней энергии (часто неэлектрического характера. 2) ЭДС – разность потенциалов между двумя точками; 3) ЭДС – энергия, необходимая для перемещения единичного положительного заряда из бесконечности в точку цепи;;

2. Записать выражение для гармонического напряжения с частотой 250Гц, комплексная амплитуда которого u=15e^jπ/6.

1. u(t)=15cos(2π250t+π/6). 2.⁾. u(t)=15cos(2π250t-π/6). 3. u(t)=15cos(2π250+π/6).

3.Полная мощность измеряется в:

1) Вт; 2) ВА; 3) вАр.

4. Как связаны переменные ток и напряжение на емкости.

1. I=CU 2. I=jCU 3. I=C(dU/dt) 4. u=C(dI/dt) 5. i=( ∫udt)/C.

5. Определить мгновенное напряжение на катушкe индуктивности с индуктивным сопротивлением X_L =10 Ом при заданном токе через индуктивность i_L=12sin(ωt+φ)

1. u_L=120sin(ωt + φ) 2. u_L=120sin(ωt + φ+ π/2 ) 3. u_L=12sin(ωt + π/2). 4. u_L=120sin(ωt + φ - π/2 )

6. Из каких элементов состоят схемы замещения.

1.идеализированных. 2. резисторов, конденсаторов и т. д. 3. реальных.

7. Каким выходным сопротивлением обладает ИТУТ.

1. Ri=0. 2. Ri∞ 3.Ri=100 Ом.

8. Какой параметр является общим при параллельном соединение элементов?

1) напряжение; 2) ток; 3) мощность

9 . Сколько уравнений необходимо и достаточно составить, чтобы рассчитать электрическую цепь методом контурных токов?

1) N=N_В-N_I; 2) N=N_у-1; 3) N=N_В + N_у-1-N_I.

10. Показать запись закона Ома в комплексной форме.

1. . 2. . 3. Ů_m=Zİ_m.

11. Записать уравнение по методу узловых потенциалов для узла А схемы на рис.1.5.

1. φ_А((Z1^-1+ Z2^-1+ (Z3+ Z4)^-1) = 0. 2. φ_А((Z1^-1+ Z2^-1+ (Z3+ Z4)^-1) = U1/(Z1)

3. (Z1+Z2)I₁+Z3 I₂=u₁ 4. φ_А((Z1^-1+ Z2^-1+ (Z3+ Z4)^-1) = E

12. В каком (или каких) квадранте на комплексной плоскости будет располагаться годограф (АФХ) следующей частотно-передаточной функции: K_u(ω) =[( dω – (ωc)^-1) – jωRC]?

1. 1. 2. 1 и 2. 3. 1 и 4. 4. 3 и 4.

13. Каким условиям должны обладать сопротивление источника сигнала Ri и сопротивление нагрузки Rн, чтобы добротность параллельного контура была максимальной.

1. Ri=0, Rн→∞. 2. Ri=0, Rн→0. 3. Ri=→∞, Rн→∞. 4. Ri=→∞, Rн→∞.

14. Каков характер сопротивления последовательного контура на частоте меньше резонансной.

Резистивное. 2. Индуктивное. 3. Емкостное.

15. На вход цепи с операторной передаточной функцией вида К_u(p)=(1+pτ)^-1 воздействует гармонический сигнал s₁(t)=Acos(ωt). Записать отклик.

1. s₂(t)=[(1+(ωτ)²)^0.5]cos(ωt). 2. s₂(t)=[(1+(ωτ)²)^0.5]cos(ωt- ωτ). 3. s₂(t)=[(1+(ωτ)²)^0.5]cos(ωt+ ωτ). 4. s₂(t)=[(1+(ωτ))]cos(ωt).

16. Нарисовать схему замещения цепи (рис.6а) при ω→∞.

17. На вход цепи (рис.14) воздействует гармоническое напряжение Ecosωt. Рассчитать амплитуду выходного напряжение при ω→0.

1. 0. 2. E R2/(R1+R2). 3. E R1/(R1+R2). 4. E.

1 8. Показать сигнал на выходе RL-цепи (рис.12), при подаче на вход последовательности прямоугольных импульсов.

19. При каком режиме согласования на нагрузке выделяется максимальная амплитуда напряжения?

а) В режиме согласования по мощности; б) В режиме согласования по максимальному КПД по направлению; в) В режиме согласования частот; г) В режиме согласования коэффициентов передачи.

20. Какая длинная линия называется однородной.

1. Когда погонные параметры не зависят от координаты х. 2. Когда погонные параметры не зависят от времени t. 3. когда коэффициент отражения по напряжению равен 1. 4. Когда коэффициент бегущей волны равен 1

Вопросы к зачету по дисциплине Электротехника и Электроника ч.1. Билет 1.

1. Как Вы представляете себе падение напряжения на участке цепи?

1) Разность потенциалов, возникающая из-за потери части энергии на этом участке.при переходе ее в другие формы; 2) Разность потенциалов, возникающая из-за возрастания энергии на этом участке; 3) Энергия, необходимая для перемещения единичного положительного заряда между выводами участка цепи.

2. Какой характер имеет спектр периодического сигнала?

а) Линейчатый; б) Циркулярный; в) Прямоугольный; г) Сплошной;

3. Когда реактивная мощность в линейной цепи гармонического тока имеет максимум.

1. Когда ток и напряжение сдвинуты по фазе на 90⁰. 2. Когда ток и напряжение находятся в одной фазе. 3. Когда амплитуды напряжения и тока максимальны. 4. Когда ток и напряжение находятся в протифазе.

2. Как связаны переменные ток и напряжение на индуктивности.

1. I=LU 2. I=jLU 3. I=L(dU/dt) 4. u=L(di/dt) 5. i=( ∫udt)/L.

5. Определить комплексную амплитуду тока через конденсатор с емкостным сопротивлением Xc=10 Ом при мгновенном значении напряжения на нем u_C=20sin(ωt+φ).

1. I_C=2e^jφ. 2. I_C=20e^{j(φ - π).}.3. I_C=20e^{j(φ+ π/2).} 4. . I_C=2e^{j(φ+ π/2).} 5. I_C=2e^{j(+ π/2).}

6. Как называют элементы, учитывающие неосновные преобразования энергии в реальном элементе.

1. Неосновные. 2. Паразитные. 3. Разделительные. 4. Конструктивные. 5. Вспомогательные.

7. Какая величина является общей при последовательном соединение элементов?

1) напряжение; 2) ток; 3) мощность

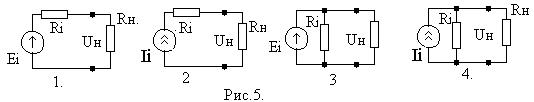

8 . Показать какие из схем приведенных на рис.5 эквивалентны.

2. 2. 1 и 3. 3. 1 и 4. 4. 3 и 4.

9. Запишите первый закон Кирхгофа (для узла А на рис.1).

1. I₁+I₂+I₃-I₄-I₅=0 2. I₂+I₃-I₄-I₅=0 3. I₁R₁+I₂R₂+I₃R₃=-I₄-I₅ 4. I₁+I₂+I₃-I₄-I₅=0 5. I₃R₂+I₄R₃ =E

10. Что показывает амплитудно-частотная характеристика (АЧХ)?

1) Зависимость отношения амплитуд выходного и входного сигналов от частоты;

2) Зависимость амплитуды и частоты выходного сигнала от параметров цепи; 3) Зависимость амплитуды и частоты входного сигнала от параметров цепи.

11. В каком (или каких) квадранте на комплексной плоскости будет располагаться годограф (АФХ) следующей частотно-передаточной функции: K_u(ω) =[( dω – (ωc)^-1) + jωRC]?

1. 1. 2. 1 и 2. 3. 1 и 4. 4. 3 и 4

12. Каким условиям должны обладать сопротивление источника сигнала Ri и сопротивление нагрузки Rн, чтобы добротность последовательного контура была максимальной.

1. Ri=0, Rн→∞. 2. Ri=0, Rн→0. 3. Ri=→∞, Rн→∞. 4. Ri=→∞, Rн→∞.

13. Каков характер сопротивления последовательного контура на частоте меньше резонансной.

1. Резистивное. 2. Индуктивное. 3. Емкостное.

14. Как от операторной К(р) функции цепи перейти к комплексной частотной характеристике К(jω). С помощью:

1.Преобразования Лапласа. 2.Преобразования Фурье. 3. Интеграла Дюамеля. 4. Замены р на jω.

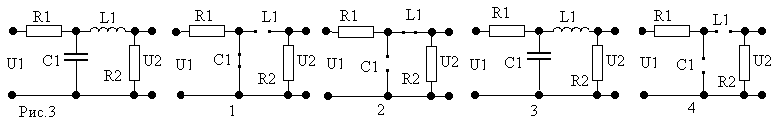

1 5. На вход цепи (рис.3) воздействует гармоническое напряжение Ecosωt. Рассчитать амплитуду выходного напряжение при ω→0.

1. 0. 2. E R2/(R1+R2). 3. E R1/(R1+R2). 4. E.

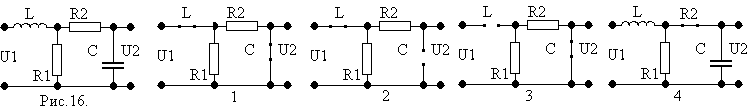

16. Нарисовать схему замещения цепи (рис.16) при ω→∞.

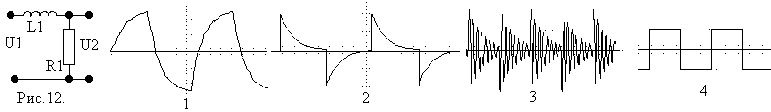

1 7. Показать сигнал тока в RL-цепи (рис.12), при подаче на вход последовательности прямоугольных импульсов напряжения.

1 8. Записать условие согласования источника сигнала с нагрузкой по критерию выделения в нагрузке максимальной мощности (рис.6).

1. Ri = Rн. 2. Ri < Rн. 3. Ri > Rн. 4. Ri << Rн.

19. Показать АЧХ ФНЧ (идеального).

2 0. Что называется коэффициентом отражения по напряжению.

1. р_u=Uотр/Uпад. 2. К = Um min/ Um max 3. р_u= Uпад/ Uотр. 4. . К = Um max /Um min

Вопросы к зачету по дисциплине Электротехника и Электроника ч.1. Билет 1.

1. Что такое электрический ток?

1) Количество электричества, переносимое через поперечное сечение проводника за определенное время; 2) Упорядоченное и направленное движение свободных носителей заряда;

3) Разность потенциалов между двумя точками;

2. Каким соотношением определяется мгновенная мощность на участке цепи

.1. p=ui. 2. p=u/i 3. p=u²i.

3. Записать выражение для гармонического напряжения с частотой 25Гц, комплексная амплитуда которого u=15e^jπ/3

1. u(t)=15cos(2π25t+π/3). 2.⁾. u(t)=15cos(2π25t-π/3). 3. u(t)=15cos(2π25+π/3).

4. Какой характер имеет спектр периодического сигнала?

а) Линейчатый; б) Циркулярный; в) Прямоугольный; г) Сплошной.

5. Что называют параметром элемента электрической цепи.

1. отношение напряжения к току. 2. Отношение заряда к напряжению. 3. Отношение отклика к воздействию.

6. Определить мгновенный ток через конденсатор с емкостным сопротивлением Xc=10 Ом при мгновенном значении напряжения на нем u_C=20sin(ωt+φ).

1. i_C=2sin(ωt+φ+ π/2). 2. i_C=20sin(ωt+π). .3. i_C=20sin(ωt+ φ + π/2). 4. i_C=2sin(ωt+φ - π/2).

7 . Как называют схемы, на которых с помощью УГО показаны все элементы, входящие в реальную цепь и порядок их соединения между собой.

1. Схемы замещения или эквивалентная схема 2. принципиальная схема. 3. функциональная схема.

8. Число независимых контуров определяется из соотношения.

1 . N_К= в-1. 2. N_К= у-1. 3. N_к= в- у+1.
