Вопросы к тесту по дисциплине Электротехника и Электроника ч.1. Билет 1.

1. Что собой представляет электрическая цепь?

1) Набор элементов, соединенных произвольным образом; 2) Гибкие элементы из металла, способные нести токовую нагрузку; 3) Группа заранее изготовленных элементов, соединенных определенным образом и предназначенных для протекания по ним электрического тока.

2. Какое соотношение справедливо для первого закона Кирхгофа

3. Какова формула записи комплексной амплитуды сигнала s(t)=A_mcos(ωt+φ).

1. =А_m 2. =А_me^jωt 3. =А_me^j(ωt+φ). 4. =А_me^jφ

4. Какие сигналы способны (без преобразований) нести полезную информацию?

а) Случайные; б) Апериодические детерминированные; в) Детерминированные. г) Периодические;

5. Реактивная мощность измеряется в:

1) Вт; 2) кВА; 3) вар 4. ВА

6. Какие элементы схем называют пассивными.

1. способные поглощать и накапливать энергию. 2. способные накапливать и создавать энергию. 3. способные поглощать энергию. 4. обладающие одним из перечисленных свойств.

7. Определить комплексную амплитуду тока через конденсатор с емкостным сопротивлением Xc=10 Ом при мгновенном значении напряжения на нем u_C=20sin(ωt+φ).

1. I_C=2e^jφ. 2. I_C=2e^{j(φ – π/2).}. 3. I_C=20e^{j(φ+ π/2).} 4. . I_C=2e^{j(φ+ π/2).} 5. I_C=2e^j(+π/2).

8. По какому закону изменяется ток через напряжение на нем линейно возрастает во времени.

1. Линейному. 2. Квадратичному. 3. Остается постоянным конденсатор, если.

9. На каком законе основан анализ цепей методом контурных токов?

а) На законе Ома; б) На первом законе Кирхгофа; в) На втором законе Кирхгофа; г) На законе коммутации;

10. Рассчитать, на частоте 1/(2π) кГц, сопротивление последовательного соединения R и C, если R=1кОм , C=1мкФ.

1 . 10³+j10³. 2. 10³-j10³. 3. 2000 4. (2 10⁶)^1/2.

11. Для схемы на рис.15 рассчитать i2.

1. i2= E(R2+R3)/(R₁R₂+R₁R₃+R₂R₃). 2. i2= ER₂R₃/(R₁R₂+R₁R₃+R₂R₃).

3.i2= ER₃/(R₁R₂+R₁R₃+R₂R₃). 4. i2=ER₂/(R₁R₂+R₁R₃+R₂R₃)

12. Что называют комплексным параметром электрической цепи.

1.Отношение комплексной амплитуды отклика к комплексной амплитуде воздействия. 2.Отклик на единичное ступенчатое воздействие. 3.Отклик на произвольное воздействие.

4. Зависимость комплексного параметра цепи от частоты.

13. В каком (или каких) квадранте на комплексной плоскости будет располагаться годограф (АФХ) следующей частотно-передаточной функции: K_u(ω) = 1/(1 – jωRC)?

1. 1. 2. 1 и 2. 3. 1 и 4. 4. 3 и 4

14. Записать комплексное сопротивление цепи приведенной на рис.3.

1.Z=R+jωL+j/ωC 2. Z=R+jωL+1/jωC 3. Z=R-jωL+j/ωC 4. Z=R+ωL+1/ωC

1 5. с чем связан переходной процесс в электрической цепи.

1. С изменением энергетического состояния энергоемких элементов.

2. С характером входных сигналов.

3. С мгновенным изменением напряжения и тока на энергоемких элементах.

4. С мгновенным изменением напряжения и тока на резистивных элементах.

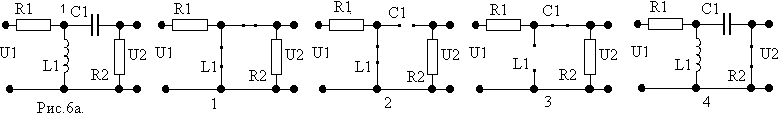

16. На вход цепи (рис.6а) воздействует гармоническое напряжение Ecosωt. Рассчитать амплитуду выходного напряжение при ω → ∞.

1 . 0. 2. E R2/(R1+R2). 3. E R1/(R1+R2). 4. E.

17. Нарисовать схему замещения цепи (рис.14) при ω → 0.

1 8. Показать сигнал на выходе RC-цепи (рис.7а), при подаче на вход последовательности прямоугольных импульсов.

19. Полосой пропускания называют диапазон частот в котором:

1. Ku(ω)=1, α_u(ω)=1. 2. Ku(ω)=0, α_u(ω)=1. 3. Ku(ω)=1, α_u(ω)=0. 4. Ku(ω)=0,5, α_u(ω)=1

20. Что подразумевают под термином «цепи с распределенными параметрами»?

1) Цепи, состоящие из идеализированных элементов. 2) Цепи, геометрические размеры элементов которых соизмеримы, либо больше длины волны сигнала, проходящего по ним. 3) Цепи, геометрические размеры элементов которых много больше длины волны сигнала, проходящего по ним.

Вопросы к зачету по дисциплине Электротехника и Электроника ч.1. Билет 1

1. Для какого закона электрических цепей справедливо определение: «Алгебраическая сумма напряжений на элементах участков замкнутого контура равна алгебраической сумме э.д.с. источников, входящих в этот контур»?

1) первый закон Кирхгофа; 2) второй закон Кирхгофа; 3) закон Ома.

2. Записать комплексную амплитуду гармонического напряжения u(t)=311cos(2π100-π/4).

1. u(t)=311cos(2π100-π/4). 2. u=311e^-jπ/4. 3. u=100e^-jπ/4. 4. u=311e^+jπ/4. 5. u=311e^+j(100-π/4).

3. Сигнал, квантованный по уровню и существующий через заданные промежутки времени называется:

1) Аналоговым; 2) Дискретным; 3) Квантованный; 4) Цифровым;

4. Когда активная мощность в линейной цепи гармонического тока имеет максимум.

1. Когда частота тока и напряжения одинаковы. 2. Когда ток и напряжение находятся в одной фазе. 3. Когда амплитуды напряжения и тока сдвинуты по фазе на 90⁰. 4. Когда ток и напряжение находятся в противофазе.

5. Какие элементы схем называют активными.

1.способные, поглощать и накапливать энергию. 2. способные накапливать и создавать энергию.3. способные создавать и поглощать энергию. 4. способные создавать энергию.

6. Определить комплексную амплитуду напряжения на сопротивлении R =10 Ом при заданном токе i=15sin(ωt+φ).

1. u=150sin(ωt + φ). 2. u_L=150e^{j(φ + π/2 )} 3. u_L=120sin(ωt + φ +π/2). 4. u=150e^jφ.

7 . По какому закону изменяется ток через конденсатор, если напряжение на нем возрастает во времени по квадратичному закону.

1. Линейному. 2. Квадратичному. 3. Остается постоянным.

8. Каким входным сопротивлением обладает ИТУН.

1. Ri=0. 2. Ri  ∞. 3. Ri=100 Ом.

10. Какой метод расчета электрических цепей основан на принципе суперпозиции?

1) метод контурных токов; 2) метод узловых потенциалов;

3) метод законов Кирхгофа; 4) метод наложения.

11. Записать уравнения по методу контурных токов для схемы на рис.1.5.

1.	2.	3.
(Z1+Z2)I1+Z3 I2=u1 Z3I1+(Z2+Z3 +Z4)i2=0	(Z1+Z2+Z3)I1+Z3 I2=u1 Z3I1+(Z2+Z3 +Z4)I2=0	(Z1+Z2)i1-Z3 i2=u1 -Z3i1+(Z2+Z3 +Z4)i2=0

11. Что называют частотной характеристикой электрической цепи. 1.Отношение комплексной амплитуды отклика к комплексной амплитуде воздействия. 2.Отклик на единичное ступенчатое воздействие. 3.Отклик на произвольное воздействие. 4. Зависимость комплексного параметра цепи от частоты. 5.Зависимость коэффициента передачи цепи от времени

1 2. В каком (или каких) квадранте на комплексной плоскости будет располагаться годограф (АФХ) следующей частотно-передаточной функции: K_u(ω) = 1 – jωRC?

1. 1. 2. 1 и 2. 3. 1 и 4. 4. 3 и 4. 5. 4.

13. Как называется резонанс в последовательном колебательном контуре

1.Токов. 2. Напряжений 3. Сопротивлений. 4. Проводимостей.

14. Записать комплексную входную проводимость параллельного контура (рис.4).

1.Y=G+jωC+j/ωL 2. Y=G+jωC+1/jωL 3. Y=C-jωL+j/ωC 4. Y=G+ωL+1/ωC.

15. Что такое переходная характеристика электрической цепи.

1. Отклик на единичное ступенчатое воздействие. 2. Отклик на произвольное воздействие.

3. Зависимость коэффициента передачи цепи от частоты. 4. Зависимость коэффициента передачи цепи от времени.

16. На вход цепи (рис.6а) воздействует ступенчатое напряжение. Рассчитать выходное напряжение при t→0.

1. 0. 2. E R2/(R1+R2). 3. E R1/(R1+R2). 4. E.

1 7. Нарисовать схему замещения цепи (рис.14) при ω→∞.

1 8. Показать сигнал тока в RC-цепи (рис.7а), при подаче на вход последовательности прямоугольных импульсов напряжения.

19. Как называется диапазон частот, в котором коэффициент передачи по напряжению и коэффициент затухания в идеальных фильтрах равны единице?

1. Полоса задержания (заграждения); 2. Полоса пропускания; 3. Резонансная полоса;

20. Что подразумевают под термином «цепи с сосредоточенными параметрами»?

1) Цепи, состоящие из идеализированных элементов. 2) Цепи, геометрические размеры элементов которых соизмеримы, либо больше длины волны сигнала, проходящего по ним.

3) Цепи, геометрические размеры элементов которых много больше длины волны сигнала, проходящего по ним.

Вопросы к зачету по дисциплине Электротехника и Электроника ч.1. Билет1.

1. Что такое электрический заряд?

1. Количество электричества, переносимое через поперечное сечение проводника за определенное время; 2. Упорядоченное и направленное движение электронов; 3. Разность потенциалов между двумя точками.

2. Записать выражение для гармонического напряжения с частотой 150Гц, комплексная амплитуда которого u=100e^-jπ/4.

1. u(t)=150cos(2π100-π/4). 2.⁾. u(t)=150cos(2π150-π/4). 3. u(t)=100cos(2π150+π/4). 4. u(t)=100cos(2π150 - π/4).

3. Что представляет собой реактивная мощность.

1. Это мощность, которая не совершает полезной работы. 2. Это мощность, которая совершает полезную работу. 3. это полная мощность.

4. Как называют зависимость между токами и напряжениями на выводах элемента.

1. уравнением элемента. 2. уравнением соединения. 3. законом Кирхгофа.

5. Определить мгновенное напряжение на проводимости G =10 Cм при заданном токе i=12sin(ωt+φ).

1. u=1,2sin(ωt + φ) 2. u=120sin(ωt + π ) 3. u=12sin(ωt + π/2). 4. u=1,2sin(ωt + π )

6 . По какому закону изменяется напряжение на конденсаторе, если ток на нем линейно возрастает во времени.

1. Линейному. 2. Квадратичному. 3. Остается постоянным.

7. Каким входным сопротивлением обладает ИТУТ.

1. Ri=0. 2. Ri  ∞ 3.Ri=100 Ом.

8. При последовательном соединении элементов суммарный ток через них равен:

а) Сумме токов на каждом элементе; б) Постоянной величине; в) Нулю; г) Сумме величин, обратных токам;

9. Рассчитать выражение для комплексной амплитуды напряжения на ветви состоящей из последовательного соединения R и C, на частоте f=1/(2π) кГц, если R=1кОм, C=1мкФ, при токе i(t)=2^1/2cos(ωt+π/6) [mA].

1. 2 е^{j(ωt+ π/6)} [В].. 2. 2 e ^{-j π / 3}. [В]. 3. 2^1/2cos(ωt+30⁰) [В]. 4. 1e^{-j π/6} [В].

10. Запишите первый закон Кирхгофа (для узла А на рис.1).

1. I₁+I₂+I₃-I₄-I₅=0 2. I₂+I₃-I₄-I₅=0 3. I₁R₁+I₂R₂+I₃R₃=-I₄-I₅ 4. I₁+I₂+I₃-I₄-I₅=0 5. I₃R₂+I₄R₃ =E

11. Что называют амплитудно-частотной характеристикой электрической цепи.

1.Отношение комплексной амплитуды отклика к комплексной амплитуде воздействия. 2. Отклик на единичное ступенчатое воздействие. 3.Отклик на произвольное воздействие.4. Зависимость модуля комплексного параметра цепи от частоты. 5. Зависимость коэффициента передачи цепи от времени.

12. В каком (или каких) квадранте на комплексной плоскости будет располагаться годограф (АФХ) следующей частотно-передаточной функции: K_u(ω) = (1 + jωRC).

1. 1. 2. 1 и 2. 3. 1 и 4. 4. 3 и 4.

13. Каково сопротивление последовательного контура на резонансной частоте.

1.Резистивное, минимальной величины. 2. Емкостное. 3. Индуктивное. 4. Резистивное, максимальной величины.

14. Показать запись законов коммутации для реактивных элементов.

1. I_L(-0) = I_L(+0), . Uc(-0) = Uc(+0). 2. I_L(-0) = Uc(+0), I_L(-0) = I_L(+0).

3. I_L(+0) = Uc(+0). Uc(-0) = Uc(+0) 4. Uc(-0) = I_L(+0), Uc(-0) = Uc(+0)

15. На вход цепи (рис.6а) воздействует ступенчатое напряжение. Рассчитать выходное напряжение при t → ∞.

1. 0. 2. E R2/(R1+R2). 3. E R1/(R1+R2). 4. E.

16. Нарисовать схему замещения цепи (рис.14) при t→0.
