1.5. Дефекты кристаллической структуры [5]
В природе не существует идеальных монокристаллических структур. Все реальные монокристаллы содержат дефекты, которые подразделяются на точечные, линейные, плоскостные и объемные.
1.5.1. ТОЧЕЧНЫЕ ДЕФЕКТЫ
1.5.1.1. СТРУКТУРНЫЕ ТОЧЕЧНЫЕ ДЕФЕКТЫ

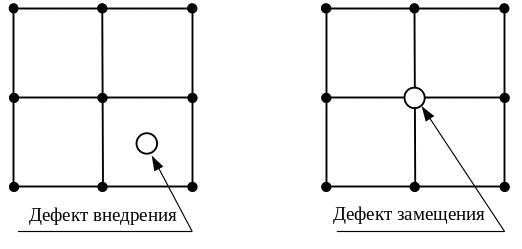

К структурным точечным дефектам относятся: вакансии (отсутствие иона в узле структуры - рис. 1.16), дефекты внедрения (ион структуры, перешедшей в междоузлие (рис. 1.17), или чужеродный ион в междоузлии); дефекты замещения (чужеродный ион в узле структуры, рис. 1.17).
Рисунок 1.16
1.5.1.2. ЭЛЕКТРОННЫЕ ТОЧЕЧНЫЕ ДЕФЕКТЫ
Электронные дефекты бывают 4-х основных типов: 1) свободные электроны в междоузлиях структуры (в зоне проводимости) и дырки в узлах (в валентной зоне) - рис. 1.18; 2) примесные центры захвата электронов-акцепторов; 3) экситоны - слабо связанные пары "электрон-дырка", блуждающие по кристаллу; 4) доноры.
Рисунок 1.17
1.5.1.3. ВЗАИМОСВЯЗЬ СТРУКТУРНЫХ ТОЧЕЧНЫХ ДЕФЕКТОВ С ЭЛЕКТРОННЫМИ
Пусть в структуру CdS введён дефект замещения типа In 3+. Поскольку ближайшее окружение замещенного иона требует на связь только 2 электрона, 3-й электрон, который отдает ион индия, окажется свободным и перейдет в междоузлие (в зону проводимости) (рис. 1.19). Дефекты типа In 3+ в структуре CdS называют донорами.
Если ион Cd 2+ заменить на одновалентный ион, например Ag 1+ (рис. 1.20), ближайшему окружению этого иона будет требоваться для устойчивой связи еще 1 электрон, который этим узлом обычно захватывается из зоны проводимости. Такие узлы структуры, обычно называют центрами захвата электронов, а примеси типа Ag 1+ носят название акцепторов.
Введение любой примеси типа «дефект внедрения» в виде основного иона структуры или чужеродного, приводит к образованию свободных электронов в междоузлиях.
Рисунок 1.18
Рисунок 1.19
Рисунок 1.20
1.5.1.4 . ЭНЕРГЕТИЧЕСКИЕ ТОЧЕЧНЫЕ ДЕФЕКТЫ
Ионы в узлах
структуры, как и в молекулах [3] находятся
в состоянии непрерывного колебательного
процесса, который можно себе представить
в виде суперпозиции колебаний в трех
взаимно-перпендикулярных направлениях
по осям
с частотами
.
Дефекты такого типа обычно называют
фононами.
Согласно квантовой теории теплоемкости
[6],
энергия
фононов
квантуется и определяется характеристической
температурой Дебая (
):
,
где
- постоянная Планка,
- постоянная
Больцмана.
Для кварцевых
стекловолокон
4950
К и, следовательно, частоты
колебаний фононов имеют величину порядка
1013 Гц.
1.5.2. ЛИНЕЙНЫЕ ДЕФЕКТЫ
К линейным дефектам обычно относятся краевые ДИСЛОКАЦИИ (обрыв ионной плоскости в кристалле) и винтовые дислокации (изгиб ионной плоскости).
1.5.3. ПЛОСКОСТНЫЕ ДЕФЕКТЫ
К плоскостным дефектам относятся: поверхность монокристалла, границы монокристаллических сросшихся двойников, границы блоков внутри монокристалла. Любой тип поверхностного дефекта приводит к искажению электронных связей между ионами или их обрыву (на границе "поверхность-воздух").
1.5.4. ОБЪЁМНЫЕ ДЕФЕКТЫ
Точечные, линейные и плоскостные дефекты часто являются неизбежным следствием процесса роста монокристаллов. Их влияние можно ослабить путем совершенствования технологии. Объёмные дефекты: поры, трещины, инородные макроскопические включения в структуру совершенно недопустимы в производстве материалов для ВОЛС (особенно стекловолокон). Например, воздушный пузырь, соизмеримый с диаметром центральной части стекловолокна, действует как рассеивающая линза и способен 90% энергии волны перевести в оболочку. Поэтому стекловолокна проходят жесткий контроль на отсутствие макроскопических дефектов.
