2.5. Розрахунок енергетичних параметрів дугової сталеплавильної печі

2.5.1. Розрахунок теплових втрат

Питомі витрати електроенергії на розплавлення або перегрів металу і шлаку

Q_р=414 кВт×год/т.

Для приблизної оцінки питомої потужності теплових втрат в період плавлення можна скористатися співвідношенням

кВт/т,

питомої потужності теплових втрат в період розплавлення:

= 1,5*80,54= 120,81кВт/т.

2.5.2. Розрахунок потужності пічного трансформатора

Потужність трансформатора визначається з рівняння енергетичного балансу періоду плавлення шихти:

знайдемо, що величину S_н для печей місткістю 6-50 т можна визначити за формулою:

МВА

2.5.3. Визначення ступенів вторинної напруги , номінального струму і діаметру електродів

При виборі верхнього ступеня вторинної напруги для малих печей можна рекомендувати такі емпіричні формули (S_н в КВА):

- для основних печей

В

- для кислих печей

В

Можна користуватися також емпіричною формулою:

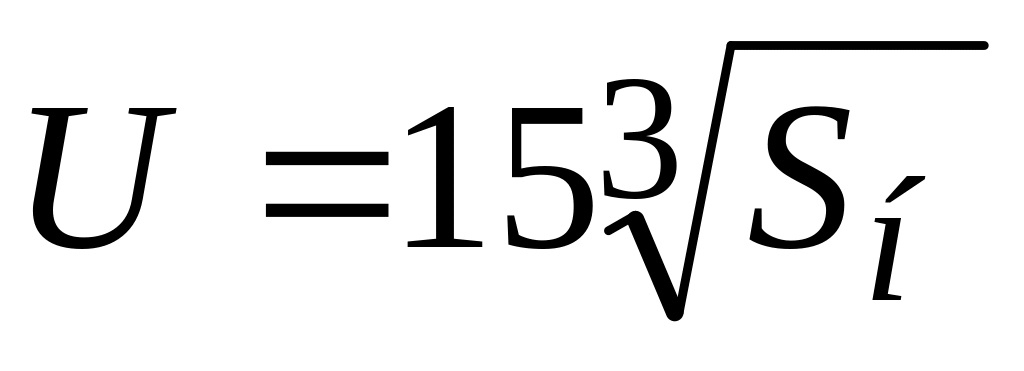

В

Число ступенів напруги залежить від напруги верхнього ступеня:

Напруга верхнього ступеня, В	100-200
Число ступенів напруги	1-2

Діаметр електрода знаходиться по формулі, см:

, (6.37)

де I – лінійна сила струму, А

;

Також можна розрахувати діаметр електрода по граничній щільності струму, А/см².

Наприклад, для трансформатора потужністю 10850 кВА і вторинної напруги 103,21 В

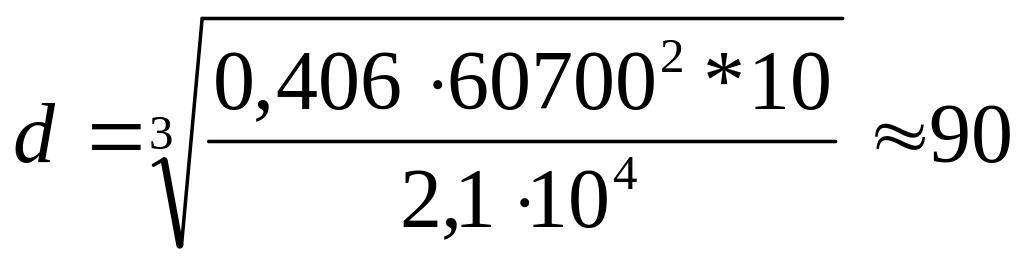

мм.

Вибираємо електрод діаметром 90 мм.

Перевіряємо щільність струму:

А/см².

6.5.4. Порівняння вибраних енергетичних параметрів з параметрами діючих печей

Таблиця 6.3

Енергетичні параметри роботи дугової печі

ПАРАМЕТРИ	Розрахунок	Найближчий аналог – піч садкою ____ т
Номінальна потужність пічного трансформатора, МВА	10,85
Питома потужність трансформатора, МВА/т	80,54
Напруга низької сторони, В	33,21
Кількість ступенів	2
Номінальна сила струму, А	60700
Діаметр електродів, мм	90
cosj	0,8
Коефіцієнт використання номінальної потужності	1,15
