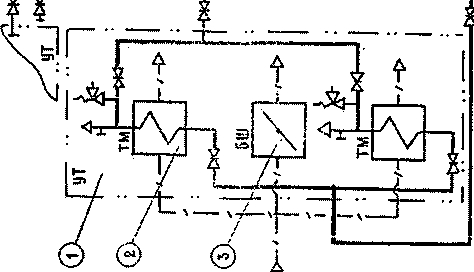

шибер; 4- циркуляционный насос; 5- подпиточный насос; 6- обратный клапан; 1- бак-аккумулятор (деаэратор); 8- насос перекачивающий; 9- подогреватель обратной воды; 10- водоподогреватель; 11- химво- доочистка (Na - катионитовая); 12- обратный клапан; 13- циркуляци­ онный насос системы ГВС; 14- обезжелезивающий фильтр; 15- водяной насос. _:>

2.11 • Организация связи на компрессорных станциях

Связь на компрессорной станции является неотъемлемой частью га­зотранспортного процесса и организуется в строгом соответствии с дей­ствующими общими требованиями к технологической связи магистраль­ных газопроводов ОАО «Газпром».

Средства связи компрессорных станции входят в комплекс средств контроля и управления процессом транспортировки газа и образуют оперативно-технологическую и общетехнологическую связь.

Основой для организации всех видов связи КС является местная первичная сеть и внутризоновая первичная сеть связи предприятия.

Эксплуатацию всех технических средств связи КС задействован­ных на организацию вышеперечисленных видов связи осуществляет персонал узлов связи, входящий в состав производственных служб ком­прессорных станций.

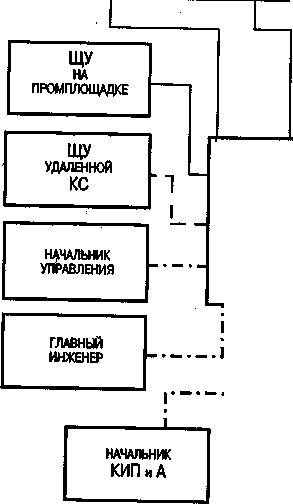

Центральнаядиспетчерская связь организуетсяпо каналамтональнойчас-тоть1(ТЧГ)разшетньака6Ътьнь1хшстемпередачи(К-60П,Р1КМ-30, ИКМ-120, К12+12идр. отечественного производства и KNK-30, ВК-300 импортно­го производства), а также по радиорелейным линиям связи. В эту сеть связи включены диспетчеры всех КС для оперативной связи с главным диспетчером диспетчерского Управления предприятия (рис.2.45).

Районная диспетчерская связь организована на радиокабельных системах БК/Г венгерского производства и на системах передачи К-6Т отечественного производства по одночетверочным (ЗКП, КСПП) и че-тырехчетверочным (МКС, ТЗ) кабелям связи. По этим системам связи диспетчеры КС имеют линейную диспетчерскую связь с бригадами ли­нейных эксплуатационных служб по радиоканалу и по диспетчерскому кабельному каналу со всеми ГРС и домами операторов в зоне обслужи­вания подразделения предприятия.

Местная и междугородняя телефонная связь всех КС организованы на базе современных цифровых коммутационных станций семейства— «Харрис 20+20».Унификация коммутационного оборудования дает
