Запорные клапаны, делители потока, логические элементы.

Символы

Элемент

Комментарий

Обратный клапан.

Запирает канал в одном направлении.

Обратный клапан с регулируемой пружиной.

Давление открытия регулируется.

Управляемый обратный клапан (гидрозамок).

Запирает линию при отсутствии Х.

Гидравлический запираемый обратный клапан.

Запирает линию, если есть Х.

Сдвоенный управляемый обратный клапан (сдвоенный гидрозамок).

Для фиксации положения цилиндра двухстороннего действия без утечек.

Обводной обратный клапан.

Для пропуска больших расходов в бак.

Дроссельный делитель потока.

Делит поток на две равные части.

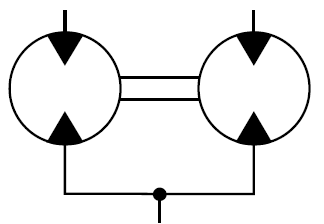

Объёмный делитель потока.

Делит поток на две равные части.

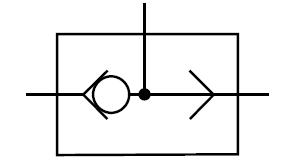

Перекидной клапан.

Логическая функция «ИЛИ» в пневматике. Для особых случаев включения в гидравлике.

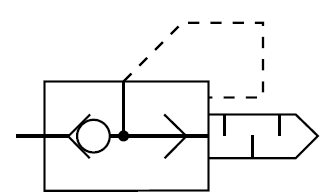

Клапан быстрого выхлопа.

Для быстрого опорожнения объёмов.

Клапан двух давлений.

Логическая функция «И» в пневматике.

Мостовая схема.

Используется как выпрямительная схема в различных приборах.

Символы

Элемент

Комментарий

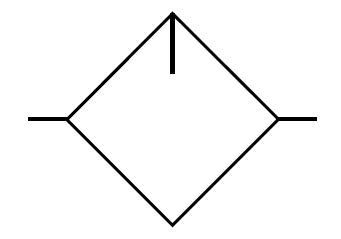

Фильтр.

Общий символ для фильтров как для жидкости, так и для воздуха.

Маслораспылитель.

Для смазки подвижных частей пневматических элементов.

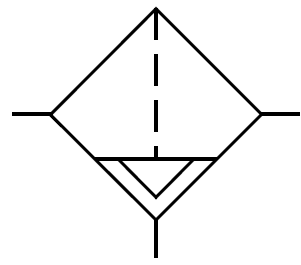

Фильтр с автоматическим отводом конденсата.

Составная часть устройства подготовки воздуха.

Упрощённое изображение устройства подготовки воздуха.

Состоит из: фильтра, влагоотделителя, регулятора давления, маслораспылителя.

Нагреватель.

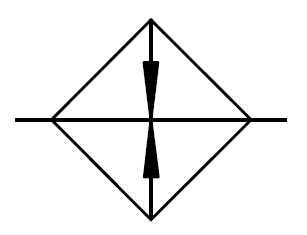

Охладитель.

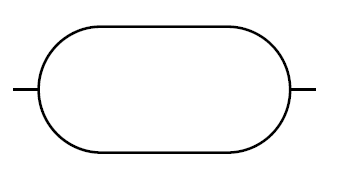

Аккумулятор (ресивер).

Изображения без предварительного зарядного давления.

Гидроаккумулятор.

Предварительное давление зарядки обеспечивается сжатым газом.

Компрессор.

Пневматический насос. Всасывает и сжимает воздух.

Электромотор с указанным направлением вращения.

Привод для насосов и компрессоров.

Символы

Элемент

Комментарий

Оптический индикатор,

общее обозначение.

Давление, напряжение,

но без выдачи данных.

Измеритель давления.

Манометр.

Показывает величину давления с определённой погрешностью.

Дифференциальный манометр.

Показывает разность давления в гидросистеме между двумя точками.

Жидкостный уровнемер.

Показывает уровень жидкости в баке.

Термометр.

Индикатор расхода.

Показывает наличие расхода жидкости.

Расходомер.

Показывает величину расхода с определённой погрешностью.

Интегральный расходомер.

Показывает величину объёма жидкости, протекшей в определённом направлении.

Тахометр.

Показывает частоту вращения.

Измеритель крутящего момента.

Показывает измеренную

величину крутящего момента.

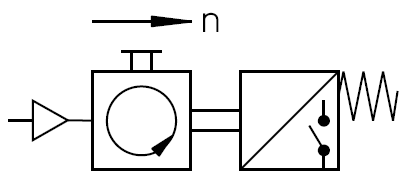

Пневматический счетчик

импульсов.

Сброс ручной кнопкой.

Выход – электрический.

Пневматический счетчик

Импульсов.

Сброс ручной кнопкой.

Выход – пневматический.

Символы

Элемент

Комментарий

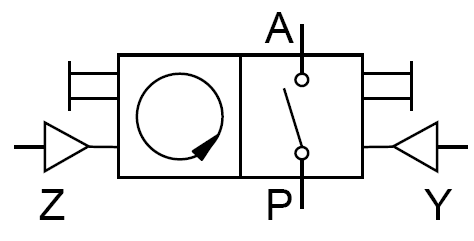

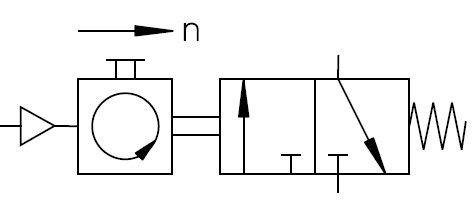

Пневматический счетчик

с предустановкой.

Счетчик с электрическим выходом.

Z – сигнал счета.

Y – сигнал обнуления.

P/E – преобразователь,

(реле давления).

Замыкание электрических контактов при достижении заданного уровня давления. Обозначение для переменного тока аналогичное.

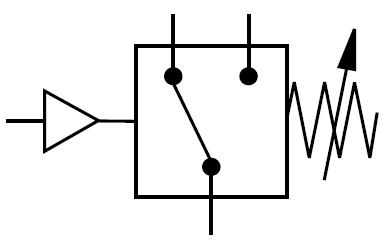

Пневмоэлектрический преобразователь с возможностью установки уровня срабатывания.

Наиболее часто встречающиеся – контакты для переменного тока.

Аналоговый преобразователь.

На выходе электрический сигнал пропорционален входному давлению.
