Символы

Элемент

Комментарий

Гидростатический насос

Насос с постоянным рабочим объёмом. Подача определяется частотой вращения входного вала и рабочим объемом.

Регулируемый насос

(общее обозначение).

Насос с переменным рабочим объёмом. Подача насоса регулируется с помощью специального приспособления.

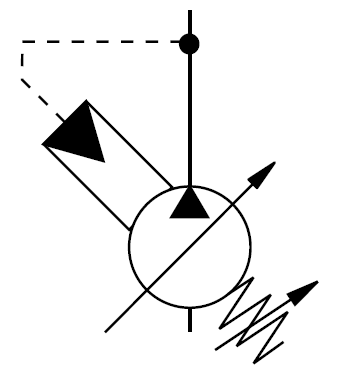

Регулируемый насос с регулированием по давлению.

Регулируемые насосы могут иметь различные управляющие и регулирующие приспособления. При регулировании по давлению параметром процесса регулирования является давление.

Насос постоянной производительности с реверсивным направлением потока.

При постоянном направлении вращения приводного мотора такой насос за счет реверса направления его вращения механическим путем изменяет направление потока на противоположное. Используется в мобильной гидравлике.

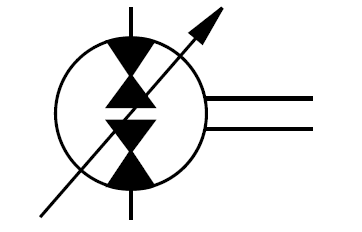

Регулируемый, реверсивный насос.

Используется главным образом для мобильной гидравлики и закрытых систем.

Символы

Элемент

Комментарий

Цилиндр одностороннего действия.

Прямой ход за счет пневматической или гидравлической энергии. Обратный ход – за счет внешних сил.

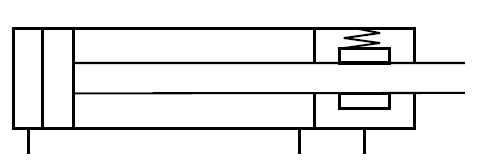

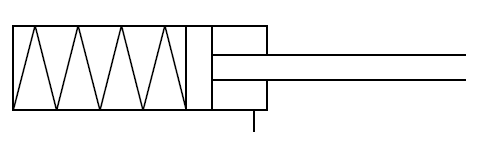

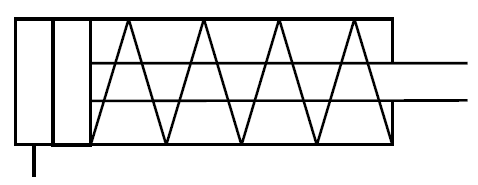

Цилиндр одностороннего действия с пружинным возвратом.

Прямой ход за счет пневматической или гидравлической энергии. Обратный ход – за счет возвратной пружины.

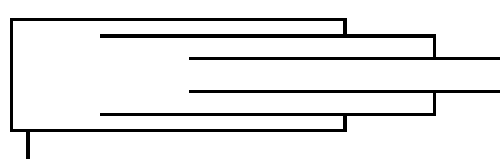

Телескопический цилиндр одностороннего действия.

Рабочий ход осуществляется выдвижением двух и более ступеней.

Цилиндр одностороннего действия.

Обратный ход за счет пневматической или гидравлической энергии. Прямой ход – за счет пружины.

Цилиндр двойного действия.

Прямой и обратный ход за счет пневматической или гидравлической энергии.

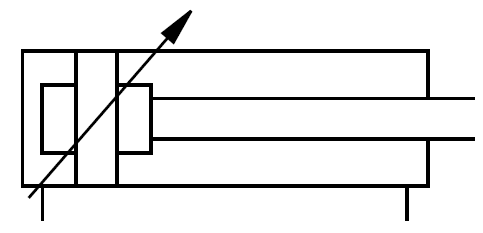

Цилиндр двойного действия с регулируемым демпфированием.

Регулируемое демпфирование для прямого и обратного хода.

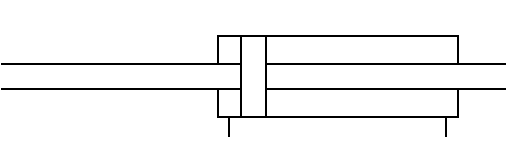

Цилиндр двойного действия.

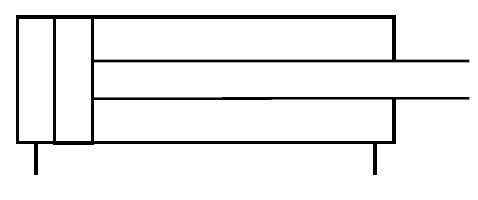

Цилиндр с проходным штоком. Цилиндр равномерного движения.

Дифференциальный цилиндр.

Отношение эффективных площадей прямого и обратного хода 2:1.

Цилиндр двойного действия с фиксирующим приспособлением.

Механическое приспособление с пневматическим размыкателем.

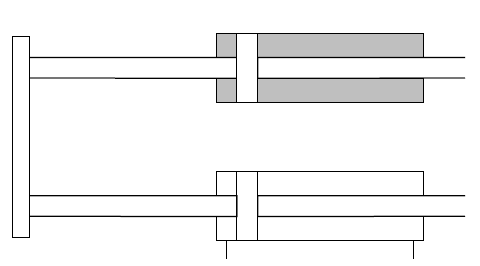

Цилиндр двойного действия с параллельно присоединенным гидроцилиндром.

Пневматически управляемый главный цилиндр. Гидравлический цилиндр обеспечивает равномерность движения.

Телескопический цилиндр двойного действия.

Прямой и обратный ход осуществляется двумя и более ступенями.

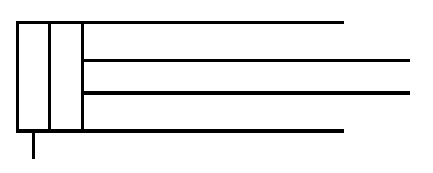

Бесштоковый цилиндр с регулируемым демпфированием в конечных положениях.

Как правило это цилиндры с большим ходом. Усилие передается через магнитную муфту.

Бесштоковый цилиндр с регулируемым демпфированием в конечных положениях.

Усилие передается механическим путем.

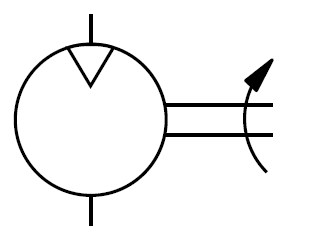

Пневмомотор.

Пневмомотор с постоянным рабочим объёмом и определённым направлением вращения.

Пневмомотор.

Реверсивный пневмомотор.

Пневматический поворотный двигатель.

Поворотный привод с ограниченным углом поворота.

Гидравлический мотор.

Реверсивный гидромотор с постоянным рабочим объёмом

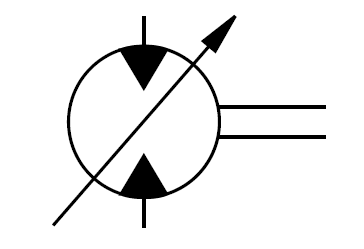

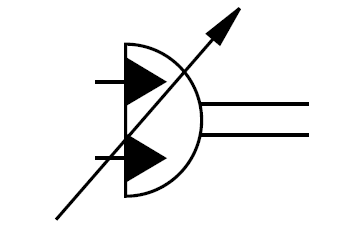

Регулируемый гидромотор.

Гидромотор с регулируемым рабочим объёмом.

Реверсивный регулируемый насос-мотор.

Обратимый гидронасос применяется в мобильной гидравлике для закрытых схем.

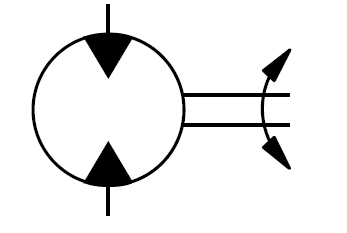

Поворотный гидродвигатель.

Поворотный привод с ограниченным углом поворота.

Регулируемый поворотный гидродвигатель.

Символы

Элемент

Комментарий

2/2 распределитель.

Для запирания и открытия присоединительных каналов.

2/2 распределитель.

Посадочный ( запорный)

распределитель.

3/2 распределитель.

Для управления цилиндром одностороннего действия. В гидравлике используется также, как гидрострелка.

3/2 распределитель.

Поток может проходить в обоих направлениях.

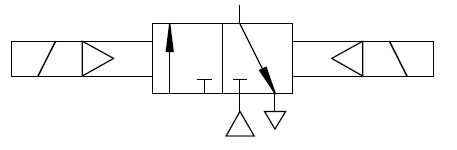

3/2 распределитель.

Посадочный (запорный)

распределитель.

4/2 распределитель.

Для управления цилиндром двухстороннего действия.

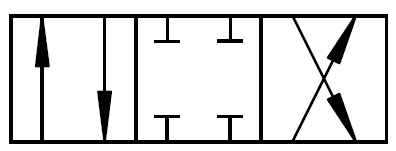

4/3 распределитель.

В нейтральном положении все каналы закрыты. Рабочие полости под давлением.

4/3 распределитель.

В нейтральном положении все каналы соединены между собой.

Полости цилиндра без давления.

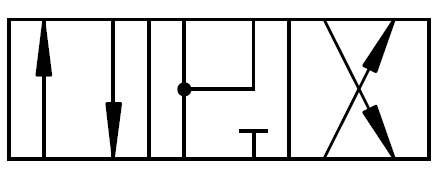

4/3 распределитель с разгрузкой рабочих линий на слив.

В нейтральном положении выходы соединены со сливом.

Полости цилиндра без давления. В линии нагнетания поддерживается рабочее давление.

4/3 распределитель с замыканием насоса на слив.

В нейтральном положении выходы закрыты. Насос работает в экономичном режиме.

Символы

Элемент

Комментарий

4/3 распределитель с соединением рабочих полостей с линией нагнетания.

Жидкость из линии слива поступает в рабочую полость, чем достигается увеличение скорости гидродвигателя.

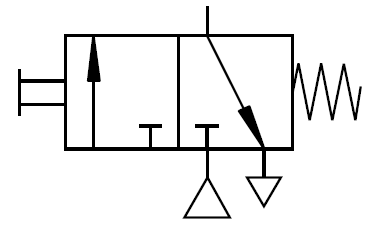

5/2 распределитель.

Используется в пневматике для управления цилиндром двухстороннего действия.

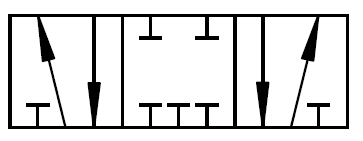

5/3 распределитель.

Для позиционирования пневмоприводов.

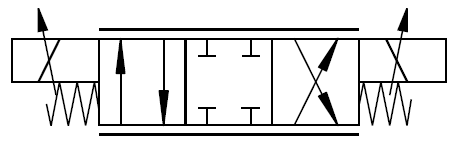

4/3 пропорциональный распределитель или сервоклапан.

У этих устройств выходной гидравлический сигнал пропорционален входному электрическому сигналу.

Способы управления распределителями.

Обобщенное обозначение механического управления.

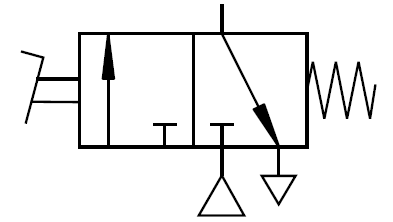

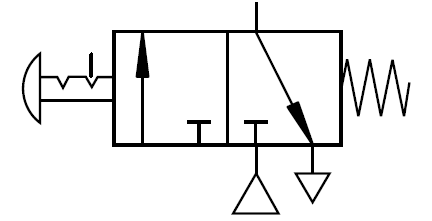

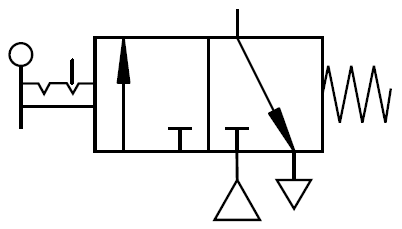

Ручное.

Педаль.

Кнопка с фиксатором.

Рукоять.

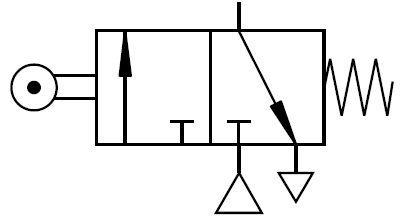

Ролик.

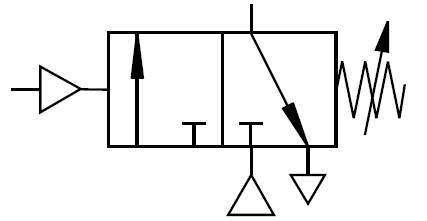

Пневматическое.

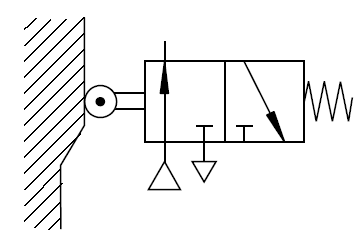

Ролик воздейcт-

вует на пилот.

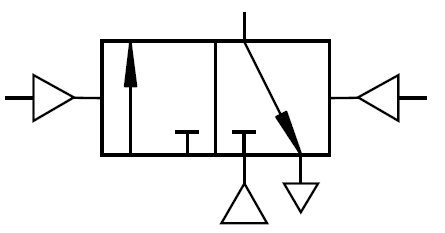

Пневматическими импульсами.

Двухкаскадное пневматическое управление с пилотом.

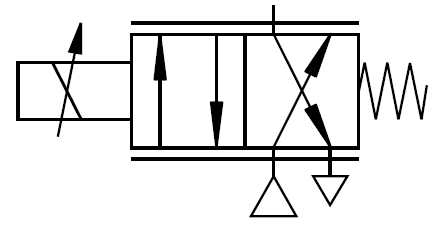

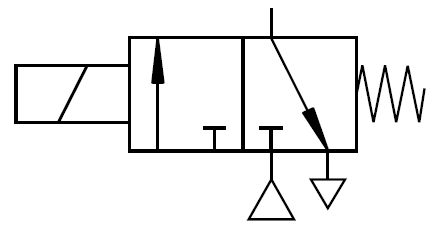

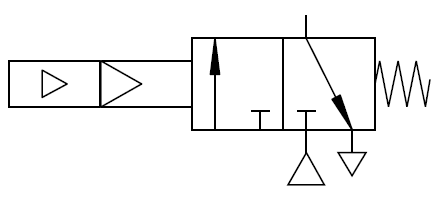

Электромагнитное с пружинным возвратом.

Ролик с указанием исходного положения.

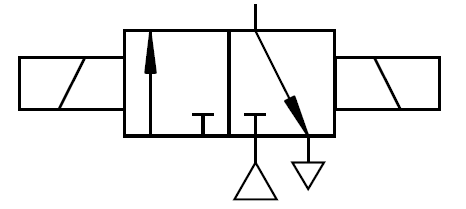

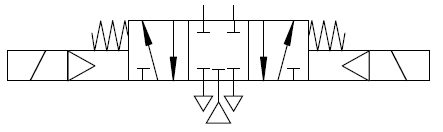

Двухстороннее электромагнитное управление.

Двухстороннее электромагнитное пилотное управление.

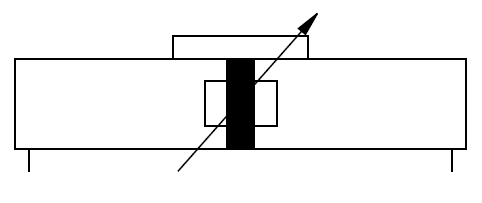

Пропорциональный магнит.

Центрирование с помощью пружин.
