6.11 Определение коэффициента запаса прочности цепи

(81)

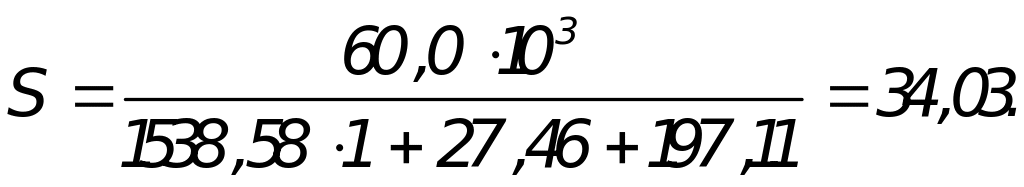

где Q – разрушающая нагрузка, Q =60,0 кН, [1, c.151];

F_ТЦ – окружная сила, F_ТЦ=1538,58 кН, (ПЗ, п.6.6);

К_Д- динамический коэффициент, К_Д=1, [ПЗ, п.6.3];

F_v – центробежная сила ,F_v=27,46 H;

F_f– сила от провисания цепи, F_f=197,11 H.

[S] – нормативный коэффициент запаса прочности цепи, [S] 8,9, [1, с.151, табл.7.19].

Условие S>[S] выполнено.

6.12 Определение конструктивных размеров ведущей звездочки

Диаметр ступицы ведущей звездочки

, (82)

где d_в2– диаметр выходного конца ведомого вала, d_в2=38 мм, (ПЗ, п.3).

Принимаем [1, с.162].

Длина ступицы ведущей звездочки

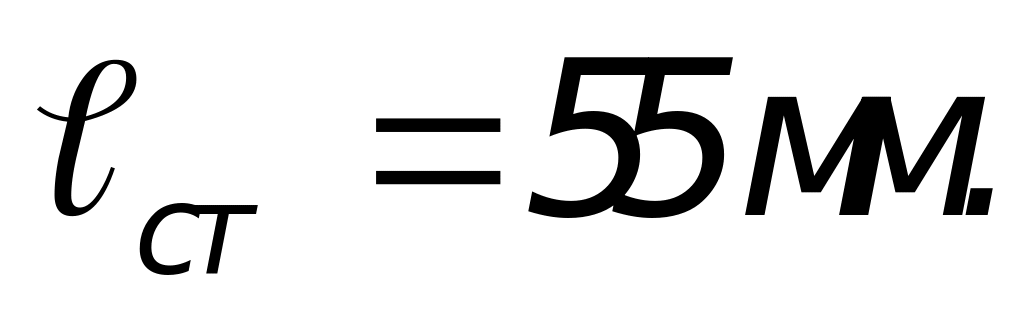

(83)

Принимаем

Определяем толщину диска звездочки

(84)

где В_ВН – расстояние между пластинками внутреннего звена, В_ВН=15,88 мм, [1, с.147, табл. 7.15].

Принимаем C=15 мм.

Полученные данные приводим в таблице

Таблица 5

Наименование параметра и единицы измерения	Обозначение па­раметров и чи­словое значение
Число зубьев звездочек: ведущей ведомой	Z3=25 Z4=81
Фактическое передаточное число	U2ф=3,24
Расчетный коэффициент нагрузки	Кэ=1,625
Шаг цепи, мм	t=25,4
Разрушающая нагрузка, кН	Q=60,0
Масса одного метра цепи, кг/м	q=2,6
Проекция опорной поверхности шарнира, мм2	АОП=179,7
Окружная скорость цепи, м/с	υ=3,25
Окружная сила, Н	Ft Ц=1538,58
Сила давления в шарнирах, МПа	Р=13,91
Допускаемое давление в шарнирах цепи, МПа	[P]=21,6
Суммарное число зубьев звездочек	ZΣ=106
Поправка	Δ=8,92
Число звеньев цепи	Lt=156
Межосевое расстояние, мм	aЦ=1288
Диаметр делительной окружности ведущей звез­дочки, мм ведущей ведомой	dд3=203 dд3=656
Сила от провисания цепи, Н	Ff=197,11
Расчетная нагрузка на валы, Н	Fв=1932,8
Центробежная сила, Н	FV=27,46
Диаметр ступицы звездочки, мм	dCТ=63
Длина ступицы звездочки, мм	lСТ=55
Толщина диска звездочки, мм	C=15

[1,с240 243, 298].

Методические указания

При выборе коэффициента нагрузки необходимо учитывать, что цепная передача открытая, расположена горизонтально, нагрузка спокойная, работа односменная, (ПЗ, задание).

При определении числа звеньев цепи принять четное число, для удобства соединения звеньев.
