Описание лабораторного стенда

Для проведения лабораторной работы используется стенд (рис. 8), на котором смонтированы:

• поверяемые приборы: милливольтметр (МР-64-02) 3, автоматические потенциометры (ППР-4) 2 и (KCII-3) 1;

• гнезда (5) служат для подключения к стенду образцового милливольтметра (В7-21) 6 с целью поверки вторичных приборов для измерения термо-Э.Д.С;

• источник регулируемого напряжения (ИРН) 4, применяющийся для поверки приборов;

• переключатель П1, служит для подключения поверяемых приборов к образцовому милливольтметру 6;

• тумблер Т1 – для подключения лабораторного стенда к сети 220 В, 50 Гц; при включенном стенде загорается сигнальная лампа Л 1;

• тумблер Т2 – для изменения сопротивления соединительной линии при поверке милливольтметров и потенциометров;

• тумблер ТЗ – для отключения ИРН;

• лампа Л2 – загорается при срабатывании регулирующего устройства потенциометра ППР-4.

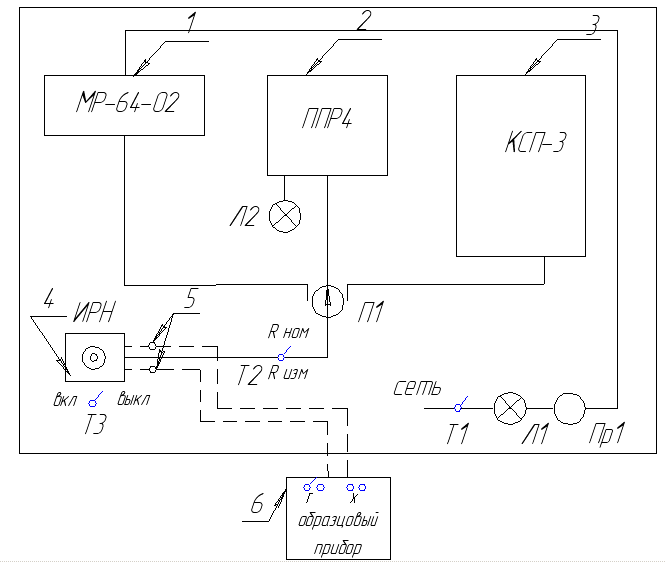

Рис. 8. Схема лабораторного стенда

Порядок проведения работы

Уяснить цель работы. Ознакомиться с устройством и расположением элементов лабораторного стенда, изучить принцип действия милливольтметра.

В отчете следует изложить цель работы, привести схему вторичного прибора для измерения термо-Э.Д.С. и описание его конструкции, схему и краткое описание лабораторного стенда.

Методики поверки вторичных приборов

Поверка вторичного прибора (МР-64) производится методом сравнения с показаниями образцового милливольтметра с основной погрешностью до 0,05%. Допускаемая основная погрешность образцового милливольтметра должна быть в четыре раза меньше допускаемой основной погрешности поверяемого прибора.

При поверке прибора необходимо соблюдать следующие требования:

• пределы измерения поверяемого прибора не должны превышать пределы измерения контрольного прибора;

• поверку проводят по всем отмеченным цифрами делениям шкалы проверяемого прибора;

• поверку осуществляют сначала при возрастающем сигнале на входе в поверяемый прибор, а затем на тех же отметках при убывающем входном сигнале;

• при установке стрелки прибора на поверяемую отметку не допускается даже небольшого перескакивания через нее, так как в этом случае нельзя правильно определить вариацию показаний.

Подготовка к работе цифрового вольтметра в7-21

1. Включите вилку кабеля питания вольтметра в сеть переменного тока напряжением 220 В, частотой 50 Гц и нажмите кнопку «сеть» на передней панели.

2. Прогрейте вольтметр в течение 10 мин.

3. Вставьте клеммы «+» и «», размещенные на передней панели вольтметра, входной кабель, соедините его концы между собой и установите переключатель пределов измеряемого напряжения в положение 100 мВ, при этом на цифровом табло должно появиться одно из показаний «-0000» или «+0000» без учета последней значащей цифры.

4. Разомкните концы входного кабеля. Вольтметр к работе готов.

5. Другие ручки на панели цифрового прибора вращать запрещается.

IIоверка милливольтметра мр-64-02

Переключатель П1 (см. рис. 8) установить в крайнее левое положение, подсоединить поверяемый прибор к образцовому. Тумблер Т2 установить в положение «Rнор». Тумблер ТЗ установить в положение «ВКЛ». Подготовить протокол лабораторной поверки (прилож. 5).

1. Плавно вращая ручки «ГРУБО» и «ТОЧНО» ИРН устанавливают указатель прибора на поверяемой отметке.

2. После установки указателя на поверяемой отметке измеряют значение подаваемого напряжения цифровым милливольтметром.

3. Из градуированных таблиц (приложение 4) для соответствующей градуировки, указанной на шкале прибора, занести в таблицу протокола номинальное значение ЭДС (графа 2) для соответствующих поверяемых отметок.

4. Закончив поверку показаний при возрастающем сигнале, следует провести поверку показаний по всем отметкам в обратном направлении. Результаты измерений также занести в протокол.

5. Рассчитать величины основных погрешностей измерения по соотношениям

(6)

где и – основные погрешности измерения соответственно при прямом и обратном ходе; E_гр – значение Э.Д.С. соответствующее каждой поверяемой отметке и записанное в графу 2; Е₁ и Е₂ – показания образцового потенциометра, соответствующие той же поверяемой отметке при прямом и обратном ходе. Результаты вычислений заносятся в таблицу протокола.

6. Рассчитать вариацию показаний как разность между показаниями, соответствующими одной и той же отметке шкалы при возрастающих и убывающих значениях измеряемой величины:

(7)

Результаты вычислений занести в протокол (приложение 5).

7. Вычислить допускаемую основную погрешность поверяемого прибора по формуле

(8)

где – допускаемая основная погрешность; Р_к – диапазон измерений поверяемого прибора; к – класс точности.

Значение записать в протокол (приложение 5).

8. Дать оценку годности поверяемого прибора. Прибор признают годным по результатам поверки в том случае, если они удовлетворяют следующим условиям:

; (9)

Неравенства (7) должны выполняться для всех полученных значений основной погрешности измерения.
