Р ис. 2. Общий вид панели переносного потенциометра пп-63
На панели прибора смонтированы:
гальванометр 11 магнитоэлектрической системы с подвижной частью, укрепленной на растяжках;
измерительное сопротивление потенциометрической схемы прибора, выполненное в виде ступенчатого переключателя 8 на 24 положения и реохорда 7;
регулировочное сопротивление 1, выполненное в виде сдвоенного ползункового реостата «РАБОЧИЙ ТОК», имеющего две рукоятки: для грубой регулировки рабочего тока (меньшая рукоятка) и для плавной (большая рукоятка);
источник регулируемого напряжения 2, выполненный и виде сдвоенного ползункового реостата «НАПРЯЖЕНИЕ», имеющего две рукоятки: для грубой регулировки напряжения меньшая рукоятка и плавной – большая рукоятка;
штепсельный переключатель пределов потенциометра 5, имеющий 3 положения:
«X 0,5» – предел 0–25 мВ,
«X 1» – предел 0–50 мВ,
«X 2» –- предел 0–100 мВ;
переключатель схемы потенциометра 10 на два положения:
«К» – установка рабочего тока потенциометра,
«И» – измерение Э.Д.С. или напряжения;
две кнопки 9 «ГРУБО» и «ТОЧНО» для включения гальванометра 11;
переключатель 6 «РОД РАБОТЫ» на семь рабочих положений:
«ПОВЕРКА (25 мВ, 50 мВ, 100 мВ)»,
«ПОТЕНЦИОМЕТР»,
«ИРН (25, 50, 100 мВ)»;
переключатель 4, имитирующий линию при поверках пирометрических милливольтметров и имеющий шесть рабочих положений (0,6; 1,6; 15; 5; 16,2; 25 Ом);
выключатель питания 14 «ПИТАНИЕ ВКЛ»;
переключатель 12 « + », «—», служащий для изменения полярности компенсационного напряжения потенциометра;
зажимы «X» для подключения измеряемых Э.Д.С. или напряжения и для снятия напряжения от источника регулируемого напряжения.
Кроме зажимов «X» потенциометр имеет дополнительные парные зажимы «Г», «НЭ», «БП» и «БИ» для подключения к нему соответственно наружных устройств: гальванометра, нормального элемента и источников питания (при неисправных аналогичных внутренних устройствах). Соответствующие переключатели при работе на внутренних устройствах должны находиться в положении «В».
Задание к выполнению работы:
После изучения устройства потенциометра ПП-63 необходимо:
подготовить прибор к работе;
провести установку рабочего тока в потенциометре.
Контрольные вопросы
1. Какие вторичные приборы работают в комплекте с термоэлектрическим термометром?
2. Что называется компенсационным или нулевым методом измерения термо-Э.Д.С.?
3. Почему перед включением потенциометра ПП-63 необходимо осуществлять установку рабочего тока.
4. Что такое нормальный элемент?
5. Влияет ли сопротивление соединительных линий между термометром и потенциометром на результат измерения?
В течение практического занятия студенты должны решить задачи, указанные преподавателем.
2.2 Занятие №2
«ОПРЕДЕЛЕНИЕ СТАТИЧЕСКИХ ПОГРЕШНОСТЕЙ РАБОТЫ ТЕРМОЭЛЕКТРИЧЕСКОГО ТЕРМОМЕТРА»
Цель работы – практическое освоение метода измерения температур с помощью термоэлектрического термометра в комплекте с вторичным прибором, изучение способов поверки термоэлектрических термометров.
Принцип действия термоэлектрического термометра (термопары) основан на термоэлектрических явлениях, в результате которых в цепи, состоящей из двух разнородных проводников, возникает термо-Э.Д.С., зависящая от температуры мест соединения этих проводников.
Для измерения температуры одно из мест соединения разнородных проводников помещают в измеряемую среду (рабочие концы), а другое место соединения (свободные концы) должно иметь известное значение температуры или находиться при стабильной, заранее известной температуре.

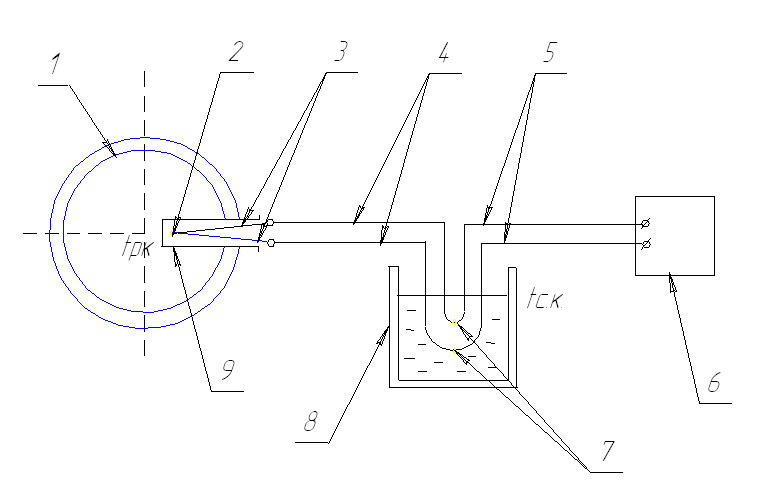

Рис. 3. Схема измерения температуры пара в трубопроводе термоэлектрическим термометром с вторичным прибором
Схема термоэлектрического термометра с удлиняющими проводами и вторичным прибором показана на рис. 3. Термоэлектроды 3, образующие рабочий конец термоэлектрического термометра 2, изолированы друг от друга фарфоровыми трубками и заключены в защитный чехол 9, установленный в объекте измерения 1. Термоэлектроды соединены посредством зажимов с компенсационными проводами 4, к которым с помощью соединительных проводов 5 подключен в точках 7 вторичный прибор 6. Постоянная температура свободных концов поддерживается термостатирующим устройством 8. По величине термо-Э.Д.С., измеренной вторичным прибором, с учетом типа термоэлектрического термометра по градуировочным характеристикам (прилож. 2) находят искомую температуру.

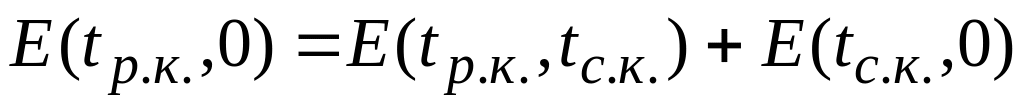

Градуировочные характеристики термоэлектрических термометров составляются, как правило, для температуры свободных концов 0°С. Если температура концов не равна 0 °С, то следует вводить поправку к значению термо-Э.Д.С.:
, (3)
где:
,
– термо-Э.Д.С. при температуре рабочего
конца
и температуре свободных концов 0°С
(градуировочное значение) и
соответственно;
– поправка к значению термо-Э.Д.С.
термометра для приведения его показаний
к градуировочным значениям, численно
равная термо-Э.Д.С., развиваемой
термометром, когда его рабочий конец
имеет температуру
,
а свободные концы – 0°С.
Под определением статической характеристики или градуировкой термопары понимается определение числовых значений термо-Э.Д.С. Е(,0) при различных температурах рабочего спая и постоянной температуре свободных концов 0. В стандартных условиях принимают 0=0.
Поверка термопар может осуществляться двумя способами:
Методом сравнения показаний поверяемой термопары с показаниями образцового прибора.
По постоянным точкам используемой температурной шкалы, температура которых определяется фазовыми переходами различных химически чистых веществ и имеет определенные числовые значения.
Технические термопары, которые используются при производственных и лабораторных измерениях, поверяются методом сравнения. В качестве эталона используются образцовые термопары 2 разряда.
Поверка термопар стандартных градуировок заключается в определении термоэлектродвижущей силы поверяемой термопары при некоторых выбранных температурах и сравнении их со значениями термо-э. д. с., приведенными в градуировочных таблицах для стандартных термопар (ГОСТ ЗО44-77, ЗО44-84) при тех же температурах.
При поверке термопар методом сравнения (сличения) действительное значение температуры принимается по показаниям термо-Э.Д.С. образцовой платинородий-платиновой термопары (типа ТПП), соединенной с лабораторным потенциометром ПП-63 (класс точности 0,02 %) или иным высокоточным измерительным прибором.
В данной работе поверка статических характеристик промышленных термопар проводится на специальной установке.
