Прецизионный оптический пирометр эоп-66

Лабораторный прецизионный прибор ЭОЛ-66 является монохроматическим оптическим пирометром с исчезающей нитью накала.

Действие пирометра основано на измерении квазимонохроматической яркости излучения нагретого объекта путем сравнения ее с яркостью эталона. В качестве эталона яркости в пирометре ЭОП-66 применяется специальная пирометрическая лампа, у которой температура нити зависит от тока, протекающего по ней.

Изображение источника объекта излучения, температуру которого необходимо измерить с помощью объектива, проектируется на плоскость нити пирометрической лампы. При наблюдении через окуляр микроскопа нить пирометрической лампы четко изображается на фоне источника излучения. Изменяя силу тока пирометрической лампы, уравнивают яркость нити лампы с яркостью измеряемого объекта.

Изображение источника объекта излучения, температуру которого необходимо измерить с помощью объектива, проектируется на плоскость нити пирометрической лампы. При наблюдении через окуляр микроскопа нить пирометрической лампы четко изображается на фоне источника излучения. Изменяя силу тока пирометрической лампы, уравнивают яркость нити лампы с яркостью измеряемого объекта.

Температура объекта определяется по току, протекающему по нити пирометрической лампы в момент равенства яркостей нити и изображения объекта.

Пирометр ЭОП-66 (рис.14) представляет собой телескоп, состоящий из объектива 6 и окулярного микроскопа 1, оправы которых закреплены в кронштейне. К кронштейну крепится блок ламп 4, в котором помещены три патрона с лампами 2.

Для получения четкого изображения объектов, расположенных на различных расстояниях от прибора, объектив пирометра с помощью ручки 5 перемещается вдоль оптической оси.

Перемещение окуляра микроскопа 1 вдоль оптической оси обеспечивает необходимую диоптрийную наводку.

Пирометр имеет три пирометрические лампы 2, закрепленные в патронах. В поле зрения окуляра лампы вводятся поочередно поворотом ручки 11. Перемещение ламп в вертикальном направлении обеспечивается регулировочными винтами 10. Для фиксации ламп в выбранном положении служит стопорный винт 12.

Напряжение с помощью контактной системы подается только к той лампе, которая находится в поле зрения окуляра пирометра.

Для расширения температурной шкалы пирометр снабжен кассетой 9 с поглощающими стеклами и выносным поглотителем 7.

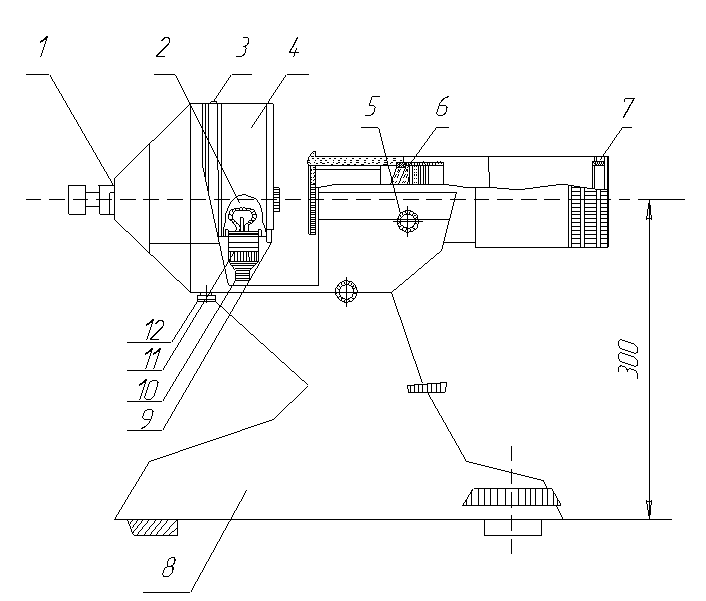

Рис. 14. – Прецизионный оптический пирометр ЭОП-66

Для монохроматизации светового потока пирометр имеет кассету 3 со светофильтрами.

Поворотный механизм кассеты поглотителей 9 и кассеты светофильтров 3 обеспечивает введение соответствующих стекол в поле зрения окуляра пирометра. Положение кассеты поглотителей 9 и кассеты светофильтров 3 обозначается индексами (точками) по окружности кассеты. Для регулировки накала пирометрических ламп используется образцовый магазин сопротивлений.

Описание лабораторного стенда

Для проведения лабораторной работы используется стенд (рис. 15), на котором смонтированы:

• высокотемпературная лампа Л1 типа СИВ-200 с вольфрамовой лентой – объект измерения температуры;

• амперметр А, который фиксирует ток в цепи лампы;

• тумблер Т1 для подключения лампы Л1 к сети 220 В, 50 Гц, при включенном стенде лампа Л1 загорается;

• регулятор , с помощью которого устанавливается накал лампы, а следовательно, и интенсивность ее излучения. Зависимость яркостной температуры от тока, измеряемого в А, устанавливается индивидуально для каждой лампы при поверке в метрологических учреждениях. Питание в цепь высокотемпературной лампы подается от сети переменного тока напряжением 220 В.

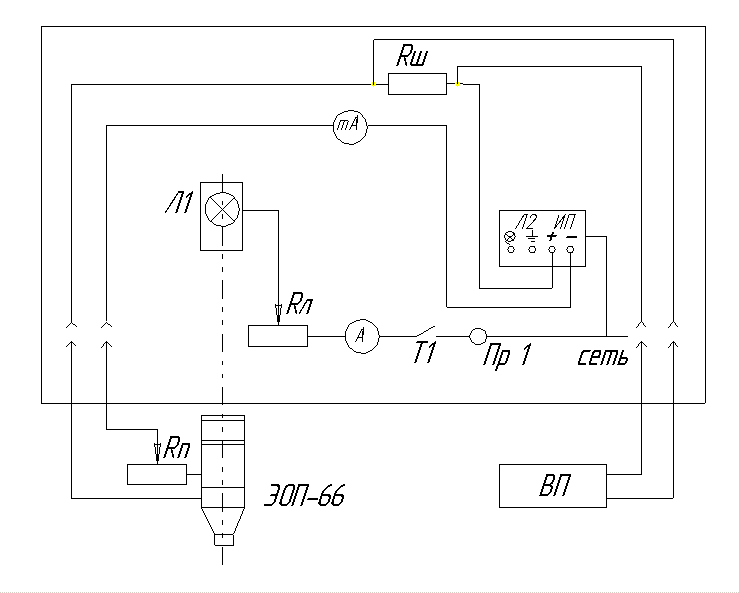

Рис. 15. Схема лабораторного стенда

Вторая основная цепь, смонтированная на стенде, – это цепь прецизионного пирометра ЭОП-66. Она состоит из следующих элементов:

• оптического пирометра ЭОП – 66;

• источника питания ИП, обеспечивающего питание цепи пирометра напряжением 6 В. Включение источника производится тумблером Т2;

• реостата для измерения накала пирометрической лампы. Реостат имеет секции грубой и точной настройки. В качестве реостата может применяться магазин сопротивлений;

• миллиамперметра мА, который служит для измерения тока, протекающего через пирометрическую лампу прибора ЭОП-66;

• вторичного цифрового прибора ВП, который применяется для точных измерений тока в цепи пирометрической лампы.
