Подготовка и проведение измерений с помощью электронного мультиметра

Для измерения трех базовых электрических величин (напряжения, тока и омического сопротивления) используется мультиметр. До его подключения к цепи необходимо выполнить следующие операции:

установка рода тока (постоянный/переменный);

выбор диапазона измерений соответственно ожидаемому результату измерений;

правильное подсоединение зажимов мультиметра к измеряемой цепи.

Присоединение мультиметра как вольтметра

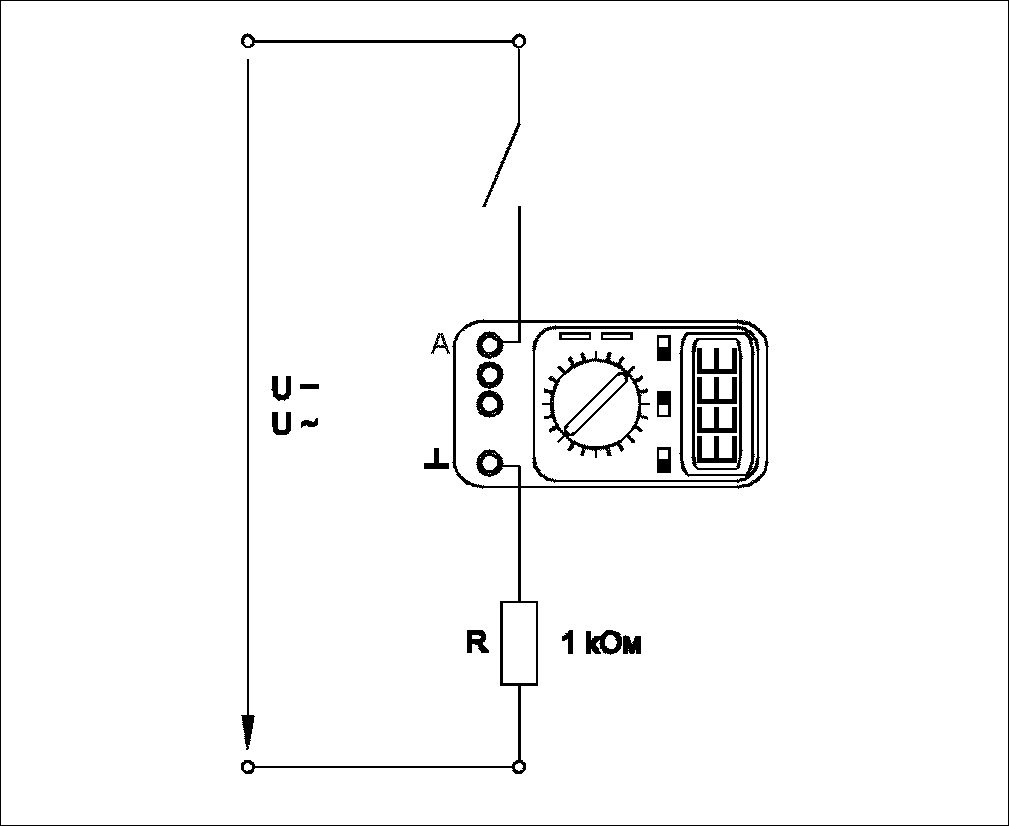

Присоединение мультиметра как амперметра

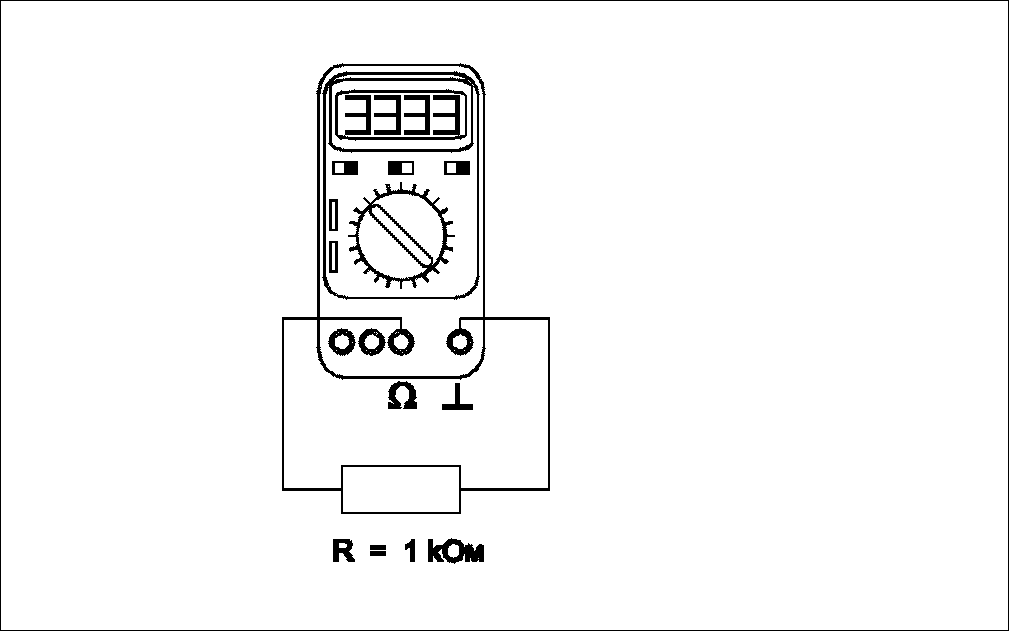

Присоединение мультиметра как омметра Порядок работы с программным обеспечением

В программное обеспечение учебного лабораторного комплекса «Силовая электроника» входит универсальная программа «ВП Преобразовательная техника» и 8 специализированных программ, используемых в экспериментах 1.9, 1.10, 3.5, 3.6, 5.2, 6.1, 6.2, 7.2.

На поставляемом с комплексом компьютере программное обеспечение уже установлено, ярлыки с указателями на используемые программы находятся в меню «Пуск -> Программы».

Для того чтобы заново установить на компьютер программное обеспечение с прилагаемых компакт-дисков, необходимо:

• Установить драйвер платы PCI6024E с прилагаемого компакт-диска (диск фирмы «National Instruments»). При установке выберите следующие опции: «NI DAQ 6.x.x Driver», «LabView 5.0.1. Support», «LabView 5.1. Support», «Microsoft Visual Basic Support», «Borland Delphi support».

• Установить программное обеспечение «Силовая электроника». Для этого достаточно запустить файл Setup.exe с прилагаемого компакт-диска (диск ООО «Учебная техника»). Ярлыки к установленным программам появятся в меню «Пуск -> Программы».

Порядок работы с каждой конкретной программой описан в тексте руководства к соответствующему базовому эксперименту.

План рекомендуемого размещения функциональных блоков в рамах лабораторных столов

1. Выпрямители

1. Натурное моделирование электрической сети переменного тока

• Электрические схемы соединений

• Перечень аппаратуры

Электрические схемы соединений

На рис. 1.1.1…1.1.3 приведены электрические схемы соединений натурных моделей электрической сети переменного тока.

Введение в схему реактора А1 (рис. 1.1.2…1.1.3) позволяет увеличить сопротивление (преимущественно индуктивное) сети переменного тока.

Рис. 1. 1. 1. Электрические схемы соединений натурных моделей электрической сети переменного тока:

а) - однофазная; б) - трехфазная.

Рис. 1.1.2. Электрические схемы соединений натурных моделей электрической сети переменного тока с реактором в первичной цепи питающего трансформатора:

а) - однофазная; б) - трехфазная.

Рис. 1.1.3. Электрические схемы соединений натурных моделей электрической сети переменного тока с реактором во вторичной цепи питающего трансформатора:

а) - однофазная; б) - трехфазная.

Перечень аппаратуры

Обозначение	Наименование	Тип	Параметры
G1	Трехфазный источник питания	201.2	400 В ~; 16 А
А1	Линейный реактор	314.2	0,5 А; 50 Гц; 0,3 Гн/9 Ом
А3	Преобразовательный трансформатор	333.2	Первичная обмотка: Y – 380 В / 320 В∙А; 2 вторичные полуобмотки: 0,5 А каждая / номинальные фазные напряжения: 42, 73, 127 В
