2. Натурное моделирование параллельной работы однофазных мостовых неуправляемых выпрямителя и инвертора на машину постоянного тока

• Электрическая схема соединений

• Перечень аппаратуры

• Указания по проведению эксперимента

Электрическая схема соединений

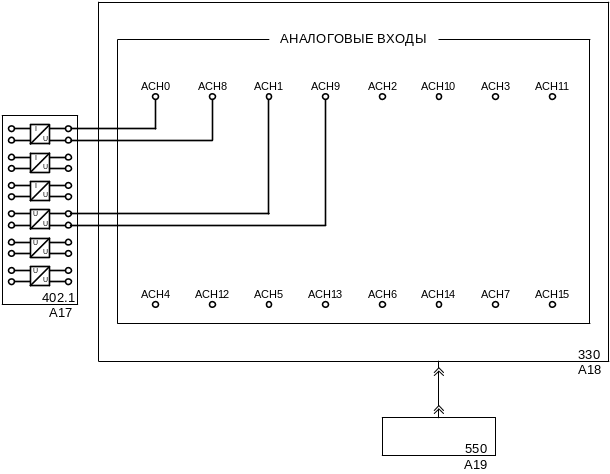

Электрическая схема соединений (продолжение)

Перечень аппаратуры

Обозначение	Наименование	Тип	Параметры
G1	Трехфазный источник питания	201.2	400 В ~; 16 А
А1, А2	Линейный реактор	314.2	0,5 А; 50 Гц; 0,3 Гн/9 Ом
А3, А4	Преобразовательный трансформатор	333.2	Первичная обмотка: Y – 380 В / 320 В∙А; 2 вторичные полуобмотки: 0,5 А каждая / номинальные фазные напряжения: 42, 73, 127 В
А5	Блок диодов	332	2 А / 800 В 6 диодов
A8	Тиристорный преобразователь / регулятор	207.2	3400 В ~ / 2 А 6 тиристоров
А11	Блок дросселей	342	23 Гн / 0,5 А
А13	Регулируемый автотрансформатор	318.1	0…240 В / 2 А
А14	Выпрямитель	322	Трехфазный мост 3х400 В / 2 А
А17	Блок датчиков тока и напряжения	402.1	3 измерительных преобразователя "ток-напряжение" 3 А/3 В; 3 измерительных преобразователя "напряжение-напряжение" 600 В/3 В
А18	Коннектор	330	8 аналог. диф. входов; 2 аналог. выхода; 8 цифр. входов/ выходов
А19	Персональный компьютер	550	IBM совместимый, Windows 9*, монитор, мышь, клавиатура, плата сбора информации PCI 6024E
А21	Трехполюсный выключатель	301	400 В  / 10 А
А24	Указатель частоты вращения	506.2	-2000…0…2000 мин-1
М1	Машина постоянного тока	101.1	90 Вт, 220 В, 1500 мин-1
М2	Асинхронный двигатель	106	120 Вт, 220 В, 1350 мин-1

G2	Преобразователь угловых перемещений вала	104	6 выходных каналов, 1000 имп./оборот, 0…6000 мин-1
Р1, Р2	Блок мультиметров	509.2	2 мультиметра 0…1000 В ; 0…10 А ; 0…20 МОм

Указания по проведению эксперимента

• Убедитесь, что устройства, используемые в эксперименте, отключены от сети электропитания.

• Соедините гнезда «ТК» источника G1.

• Соедините гнезда защитного заземления " " устройств, используемых в эксперименте, с гнездом «РЕ» источника G1.

• Соедините вилки питания 220 В устройств, используемых в эксперименте, сетевыми шнурами с розетками удлинителя.

• Соедините аппаратуру в соответствии с электрической схемой соединений

• Переключатели блока дросселей А11 установите в положение «3 Гн».

• Переключатели номинальных фазных напряжений вторичных полуобмоток трансформаторов А3 и А4 установите соответственно в положение «42 В» и «73 В».

• Тумблеры делителей напряжения коннектора А18 установите в положение «1:1».

• Приведите в рабочее состояние персональный компьютер А19, войдите в каталог с программным обеспечением учебного комплекса и запустите прикладную программу «ВП Преобразовательная техника.exe».

• В главном меню программы выберите пункт «Приборы II». В появившемся окне в раскрывающемся списке одного из двух имеющихся измерительных каналов выберите пункт «Активная мощность Р». В двух полях ввода, расположенных слева от вышеупомянутого списка, выберите необходимые входы платы – ACH0-ACH8 и ACH1-ACH9.

• Включите выключатели «СЕТЬ» тиристорного преобразователя/регулятора А8, блоков мультиметров Р1, Р2, указателя частоты вращения А24, блока датчиков тока и напряжения А17.

• Вращая регулировочную рукоятку преобразователя А8, установите по его индикатору значение угла управления , равное, например, 150 градусов.

• Нажмите кнопку «1Ф ПРЕОБРАЗОВАТЕЛЬ» на лицевой панели преобразователя А8 и удерживайте ее до тех пор, пока не загорится расположенный рядом с ней светодиод.

• Включите выключатель «СЕТЬ» автотрансформатора А13.

• Регулировочную рукоятку автотрансформатора А13 поверните по часовой стрелке до упора.

• Включите источник G1. О наличии фазных напряжений на его выходе должны сигнализировать светящиеся лампочки.

• После завершения разгона двигателя М1, изменяя выходное напряжение автотрансформатора А13, установите частоту вращения этого двигателя равной 1500 мин^-1 по указателю А24.

• Установите тумблер на лицевой панели выключателя А21 в положение «РУЧН.» и включите там же выключатель «СЕТЬ».

• Включите выключатель А21 нажатием на кнопку «ВКЛ».

• По амперметрам Р2.1, Р2.2 и Р2.1 контролируйте соответственно токи выпрямителя А5 (имитирует неуправляемый выпрямитель на электровозе), инвертора А8 (имитирует инвертор на электровозе) и двигателя М1.

• По вольтметру Р1.2 контролируйте напряжение на двигателе М1.

• По виртуальному ваттметру на экране компьютера контролируйте активную мощность на первичной стороне трансформатора А4 (потребляемой/отдаваемой электровозом).

• Режим работы тягового двигателя М1 при движении электровоза в гору (под гору) имитируйте увеличивая (уменьшая) напряжение на обмотке возбуждения (на выходе автотрансформатора А13).

• Увеличение крутизны подъема (уклона) железнодорожного пути имитируйте установкой номинальных фазных напряжений вторичных полуобмоток трансформатора А3 большей величины.

• Ток, показываемый амперметром Р1.1, не должен превышать 0,5 А!

• По завершении эксперимента отключите источник G1, а затем питание блоков А8, А13, А17, А21.
