4. Выпрямительно-инверторные преобразователи

1. Натурное моделирование параллельной работы трехфазных мостовых неуправляемого выпрямителя и инвертора на статическую нагрузку с противо-э.Д.С.

• Электрическая схема соединений

• Перечень аппаратуры

• Указания по проведению эксперимента

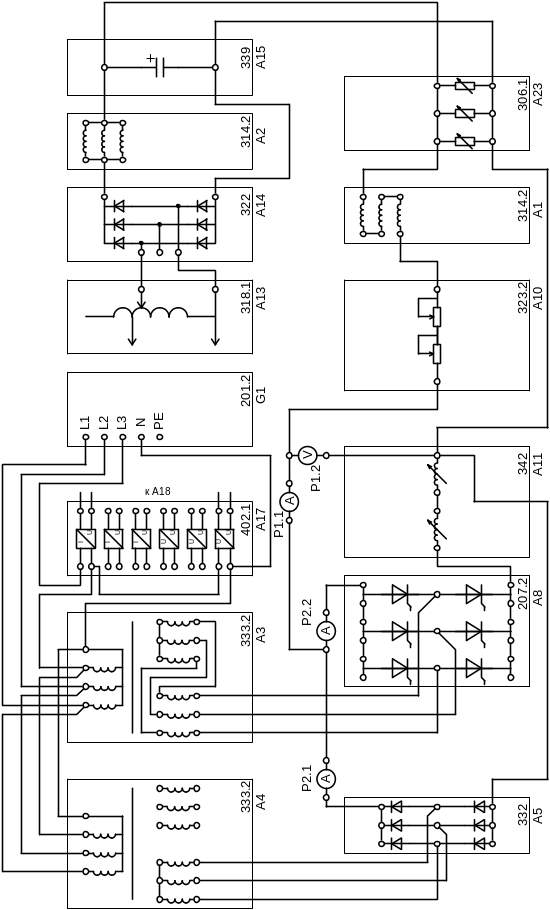

Электрическая схема соединений

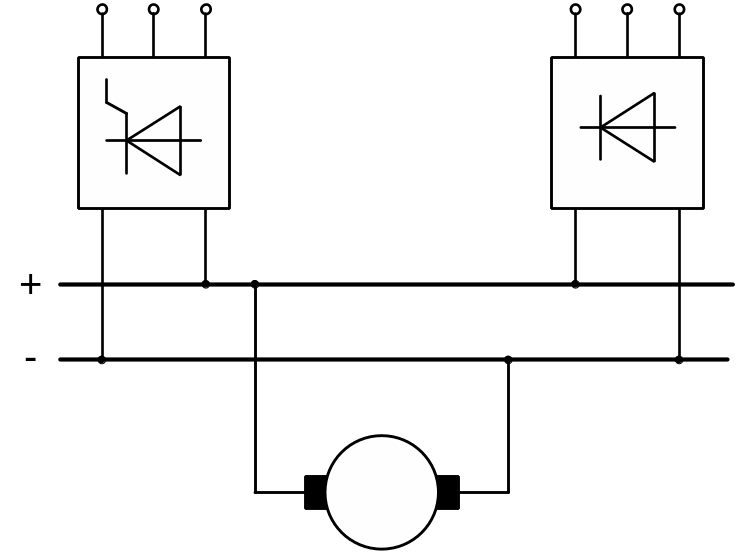

Электрическая схема соединений (продолжение)

Перечень аппаратуры

Обозначение	Наименование	Тип	Параметры
G1	Трехфазный источник питания	201.2	400 В ~; 16 А
А1, А2	Линейный реактор	314.2	0,5 А; 50 Гц; 0,3 Гн/9 Ом
А3, А4	Преобразовательный трансформатор	333.2	Первичная обмотка: Y – 380 В / 320 В∙А; 2 вторичные полуобмотки: 0,5 А каждая / номинальные фазные напряжения: 42, 73, 127 В
А5,А6	Блок диодов	332	2 А / 800 В 6 диодов
A8	Тиристорный преобразователь / регулятор	207.2	3400 В ~ / 2 А 6 тиристоров
A10	Реостат	323.2	20..100 Ом / 1 А
А11	Блок дросселей	342	23 Гн / 0,5 А
А13	Регулируемый автотрансформатор	318.1	0…240 В / 2 А
А14	Выпрямитель	322	Трехфазный мост 3х400 В / 2 А
А15	Сглаживающий конденсатор	339	350 В / 1000 мкФ
А17	Блок датчиков тока и напряжения	402.1	3 измерительных преобразователя "ток-напряжение" 3 А/3 В; 3 измерительных преобразователя "напряжение-напряжение" 600 В/3 В
А18	Коннектор	330	8 аналог. диф. входов; 2 аналог. выхода; 8 цифр. входов/ выходов
А19	Персональный компьютер	550	IBM совместимый, Windows 9*, монитор, мышь, клавиатура, плата сбора информации PCI 6024E
А23	Активная нагрузка	306.1	3х0…50 Вт 220/380 В
Р1, Р2	Блок мультиметров	509.2	2 мультиметра 0…1000 В ; 0…10 А ; 0…20 МОм

Указания по проведению эксперимента

• Убедитесь, что устройства, используемые в эксперименте, отключены от сети электропитания.

• Соедините гнезда «ТК» источника G1.

• Соедините гнезда защитного заземления " " устройств, используемых в эксперименте, с гнездом «РЕ» источника G1.

• Соедините вилки питания 220 В устройств, используемых в эксперименте, сетевыми шнурами с розетками удлинителя.

• Соедините аппаратуру в соответствии с электрической схемой соединений

• Переключатели реостата А10 установите в положение «100 Ом».

• Переключатели блока дросселей А11 установите в положение «3 Гн».

• Переключатели номинальных фазных напряжений вторичных полуобмоток трансформаторов А3 и А4 установите соответственно в положение «42 В» и «73 В».

• Переключатели активной нагрузки А23 установите в положение 20%.

• Регулировочную рукоятку автотрансформатора А13 поверните против часовой стрелки до упора.

• Тумблеры делителей напряжения коннектора А18 установите в положение «1:1».

• Приведите в рабочее состояние персональный компьютер А19, войдите в каталог с программным обеспечением учебного комплекса и запустите прикладную программу «ВП Преобразовательная техника.exe».

• Выберите режим работы каналов запущенной программы, а именно переключатель режима работы каналов входов АСН0-АСН8 и АСН1-АСН9 установите в положение «3А/3В», входов АСН2-АСН10 – в положение «600В/3В», остальных входов – в положение «Откл».

• В главном меню программы выберите пункт «Приборы II». В появившемся окне в раскрывающемся списке одного из двух имеющихся измерительных каналов выберите пункт «Активная мощность Р». В двух полях ввода, расположенных слева от вышеупомянутого списка, выберите необходимые входы платы – ACH0-ACH8 и ACH1-ACH9.

• Включите выключатели «СЕТЬ» тиристорного преобразователя/регулятора А8, блоков мультиметров Р1, Р2, блока датчиков тока и напряжения А17.

• Вращая регулировочную рукоятку преобразователя А8, установите по его индикатору значение угла управления , равное, например, 150 градусов.

• Нажмите кнопку «3Ф ПРЕОБРАЗОВАТЕЛЬ» на лицевой панели преобразователя А8 и удерживайте ее до тех пор, пока не загорится расположенный рядом с ней светодиод.

• Включите источник G1. О наличии фазных напряжений на его выходе должны сигнализировать светящиеся лампочки.

• Включите выключатель «СЕТЬ» автотрансформатора А13.

• По амперметрам Р2.1, Р2.2 и Р2.1 контролируйте соответственно токи выпрямителя А5 (имитирует неуправляемый выпрямитель на тяговой подстанции), инвертора А8 (имитирует инвертор на тяговой подстанции) и нагрузки.

• По виртуальному ваттметру на экране компьютера контролируйте активную мощность на стороне переменного тока тяговой подстанции.

• По вольтметру Р1.2 контролируйте напряжение на стороне постоянного тока выпрямителя А5 (имитирует неуправляемый выпрямитель на тяговой подстанции) и инвертора А8 (имитирует инвертор на тяговой подстанции).

• Блок дросселей А11, реостат А10 и линейный реактор А1 имитируют контактную сеть. Поэтому для изменения параметров последней изменяйте их параметры.

• Чтобы изменить активную нагрузку подстанции варьируйте активную нагрузку А23.

• Противо-э.д.с. нагрузки имитируется автотрансформатором А13, выпрямителем А14, линейным реактором А2 и сглаживающим конденсатором А15. Для изменения величины противо-э.д.с. регулируйте напряжение автотрансформатора А13.

• Ток, показываемый амперметром Р1.1, не должен превышать 0,5 А!

• По завершении эксперимента отключите, питание автотрансформатора А13, преобразователя А8 и блоков мультиметров Р1,Р2, блока датчиков тока и напряжения А17, а также отключите источник G1.
