2) Открытые задания

№

п/п

Кол-во

баллов

Текст задания

1

3б

Укажите буквенное обозначение режимов резания:

1) глубина резания;

2) скорость резания;

3) подача.

2

2б

Угол при вершине в плане равен 60°, главный угол в плане 60°, угол резания равен 70°. Вычислите значения вспомогательного угла в плане и переднего угла резца.

3

2б

Частота вращения сверла составляет 1000 об/мин, глубина резания равна 5 мм. Определить диаметр сверла и скорость резания при сверлении.

4

4б

Расшифровать марку инструментального материала Р6М5К5.

5

5б

Расшифровать обозначение модели металлорежущего станка 16К20П.

6

3б

Дайте характеристику резцу, изображённому на рисунке:

1) по назначению;

2) по форме головки;

3) по направлению подачи.

7

5б

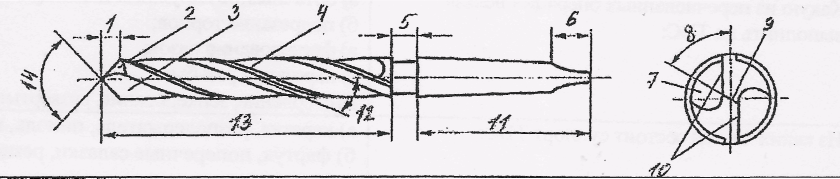

Назовите части и элементы спирального сверла, обозначенные на рисунке цифрами:

а) 1; б) 4; в) 9; г) 12; д) 13.

№ п/п

Текст задания

Варианты ответа

1

7б

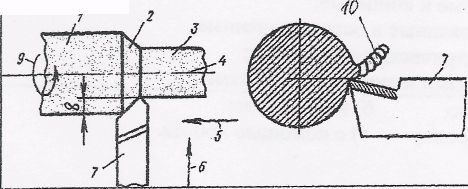

Соотнести понятия и их иллюстрацию на рисунке:

а) припуск;

б) стружка;

в) обрабатываемая поверхность;

г) обработанная поверхность;

д) поверхность резания;

е) главное движение резания;

ж) движение подачи.

2

8б

Установите соответствие между номерами позиций и определениями частей и элементов токарного резца:

а) образуется пересечением передней и вспомогательной задней поверхностей; б) место пересечения главной и вспомогательной режущих кромок резца;

в) служит для закрепления резца;

г) образуется пересечением передней и главной задней поверхностей;

д) рабочая часть резца, выполняющая обработку резанием;

е) поверхность, по которой сходит стружка;

ж) поверхность, обращённая к обрабатываемой поверхности на заготовке;

з) поверхность, обращённая к обработанной поверхности на заготовке.

3

9б

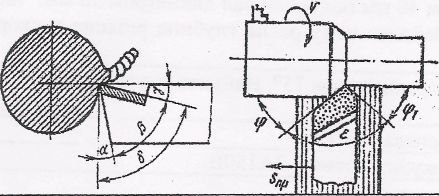

Установите соответствие между буквенными обозначениями, названиями и определениями углов резца на рисунке:

1) главный угол в плане;

2) главный задний угол;

3) передний угол.

а) угол между главной задней по­верхностью резца и плоскостью резания;

б) угол между передней поверхно­стью резца и плоскостью, перпендикуляр­ной плоскости резания, проведенной через главную режущую кромку;

в) угол между проекцией главной режущей кромки резца на основную плоскость и направлением его подачи.

4

3б

Выберите вид токарного резца:

1 по способу изготовления;

2 по назначению;

3 по сечению стержня.

а) резьбовой; б) прямоугольный;

в) отогнутый; г) левый;

д) черновой; е) составной;

ж) твёрдосплавный.

5

1б

К двухкарбидным твердым сплавам из числа приведенных материалов относятся:

а) Т15К6; б) ВК3М;

в) Р6М5; г) ТТ7К12.

6

3б

Для каждого принципа классификации установите соответствующий вид МРС:

1 по расположению шпинделя;

2. по степени специализации;

3 по степени автоматизации.

а) автоматизированные;

б) специальные;

в) класс С;

г) вертикальные;

д) средние.

7

1б

Какую из перечисленных операций нельзя выполнить на горизонтально-расточном станке:

а) нарезание резьбы метчиками и резцами;

б) сверление, зенкерование, развёртывание, растачивание отверстий;

в) строгание плоских поверхностей;

г) фрезерование поверхностей и пазов;

д) обтачивание поверхностей и подрезание торцов резцом.

8

1б

Узел ТВС, служит для поддержания обрабатываемой детали, для закрепления инструментов при обработке отверстий и нарезании резьбы:

а) шпиндель; б) передняя бабка; в) ходовой вал;

г) суппорт; д) задняя бабка.

9

1б

Расточной резец применяется

при обработке:

а) закруглений;

б) наружной цилиндрической поверхности;

в) отверстий;

г) торцевой поверхности.

10

1б

По форме зубьев фрезы классифицируются на:

а) насадные и концевые;

б) затылованные и острозаточенные;

в) цилиндрические и дисковые;

г) с прямыми и винтовыми зубьями.

11

1б

Заготовки на фрезерном станке устанавливают и закрепляют:

а) на столе; б) в шпинделе;

в) на консоли; г) с помощью хобота.

12

1б

Способность связки удерживать зерно в инструменте при воздействии на него внешних сил называется: при воздействии на него внешних сил называется:

а) прочность; б) жесткость;

в) упругость; г) твердость.

13

1б

В маркировке шлифовального круга буквы СМ обозначают:

а) абразивный материал; б) степень твёрдости;

в) вид связки; г) структуру круга.

14

1б

На поперечно-строгальном станке строгальные резцы устанавливают:

а) на поперечине; б) на ползуне;

в) в резцедержателе; г) на столе.

15

3 б

Из предложенных выберите способы отделки зубьев:

а) накатывание; б) шлифование; в) шевингование;

г) литье; д) нарезание; е) притирка.
