Холодильники зил модели 63 и «север-6»

Холодильник ЗИЛ модели 63 (рис.149) является новейшей моделью бытовых компрессионных холодильников отечественного производства. Его емкость 258 л.

Холодильник выполнен в виде металлического напольного шкафа с внутренней холодильной камерой, закрываемой дверью (рис.149, а). Камера и наружная панель двери тоже металлические. Камера покрыта эмалью. Внутренняя панель двери пластмассовая. Между стенками шкафа и камерой уложена тепловая изоляция - стекловолокно. С передней стороны шкафа изоляция закрыта декоративными накладками из пластмассы.

Плотность прилегания двери к створке шкафа (в закрытом положении) обеспечивается уплотнительной прокладкой и вделанной в нее по всему ее периметру магнитной вставкой.

В верхней части камеры расположено низкотемпературное отделение (замораживатель). Оно закрыто декоративно оформленной дверцей с отверстиями для циркуляции воздуха. Маркировано отделение двумя звездочками, указывающими на то, что температура в нем поддерживается не выше -12°С.

Продукты размещают на полках холодильной камеры и внутренней панели двери, а также в специальных сосудах в низкотемпературном отделении. Все полки можно переставлять по высоте камеры. Кроме полок имеется прозрачный пластмассовый сосуд, вмещающий 30 штук яиц. Его устанавливают на панели двери или на полках камеры. Внизу в камере расположен сосуд для фруктов. Сосуд закрывается стеклянной крышкой, являющейся одновременно полкой.

Под замораживателем расположен поддон для сбора талой воды при оттаивании снега со стенок испарителя. Этот поддон является также крышкой выдвижного сосуда, предназначенного для хранения мясных продуктов в охлажденном виде. В поддоне имеется отверстие для стока талой воды в сосуд.

На внутренней панели двери находятся полки для бутылок с напитками и молоком, фасованных продуктов и консервов, специальные отделения для яиц, а также отделения для сливочного масла и сыра, закрываемые дверцей. На стенке холодильной камеры расположен светильник, который автоматически включается при открывании двери шкафа.

Вместо ножек холодильник имеет четыре роликовые опоры. Высоту двух передних из них можно регулировать специальными болтами.

Камера и замораживатель охлаждаются холодильным агрегатом, работающим от сети переменного тока. Агрегат установлен компрессионного типа с герметичным компрессором, расположенным на раме, на пружинной подвеске (рис.149, б). Чтобы избежать поломки трубопроводов, при транспортировке холодильника применяют болты, которыми кожух компрессора жестко закрепляют на раме перед упаковкой.

Конденсатор и испаритель алюминиевые листотрубные прокатно-сварного типа. Испаритель О-образной формы имеет сзади стенку. Для защиты от коррозии испаритель анодирован и покрыт лаком, конденсатор окрашен.

Дросселирующим устройством служит капиллярная трубка. Для предохранения ее от засорений и поглощения влаги установлен цеолитовый фильтр-осушитель.

Двигатель компрессора однофазный асинхронный с дополнительной пусковой обмоткой. Пусковое и защитное реле электродвигателя комбинированное. Расположено оно непосредственно на проходных контактах на крышке кожуха компрессора и закреплено специальной скобой. Соединение электропроводов с клеммами пускового реле электродвигателя и реле температуры осуществляется при помощи быстросъемных наконечников. Электрическая схема холодильника показана на рис.148.

Холодильник «Север-6» (рис.150) является распространенной моделью абсорбционного холодильника отечественного производства. Емкость холодильной камеры его 100 л. Выпускают эту модель в двух исполнениях: с электрическим и газовым нагревом. В обоих исполнениях устройство самого холодильника и охлаждающего его агрегата одинаковые. Только в одном случае в генераторе холодильного агрегата устанавливают электрический, а во втором газовый нагреватели.

Р ис.149. Холодильник ЗИЛ модели 63:

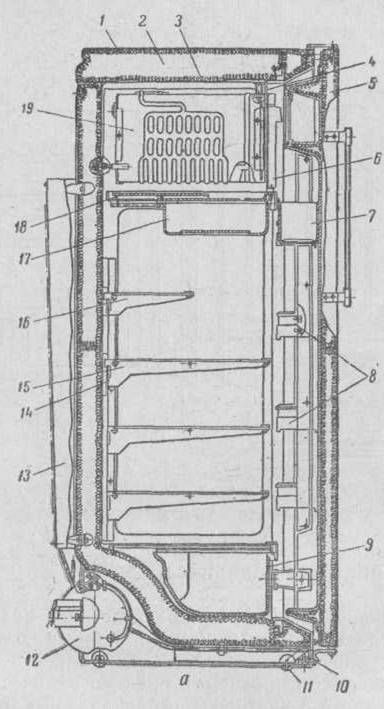

а - разрез: 1 - корпус шкафа, 2 - тепловая изоляция, 3 - камера, 4 - верхняя накладка, 5 - дверь, 6 - дверца испарителя, 7 - сосуд для яиц, 8 - полки панели двери, 9 - сосуд для фруктов, 10 – регулировочный болт, 11 – роликовая опора, 12 - компрессор, 13 - конденсатор, 14 - стойка, 15 - полка, 16 - полуполка, 17 - сосуд для мяса, 18 - поддон, 19 – испаритель;

Холодильник выпускают в виде напольного шкафа цельнометаллической сварной конструкции. С внешней стороны он окрашен белой эмалью. Внутри него находится холодильная камера, выполненная из пластмассы. Между стенками шкафа и холодильной камерой уложен слой теплоизоляционного материала. С передней стороны камера закрывается теплоизолированной дверью. По периметру двери для плотного ее закрывания укреплена специальная эластичная прокладка.

б - холодильный агрегат; 1 - конденсатор, 2 - испаритель, 3 - всасывающий трубопровод, 4 - капиллярная трубка, 5 - фильтр-осушитель, 6 - пускозащитное реле, 7 - компрессор, 8 - подвеска компрессора, 9 - рама, 10 - нагнетательный трубопровод.

В камере холодильника имеются полки и сосуды для размещения продуктов. При необходимости полки можно п ереставлять применительно к высоте помещаемой посуды.

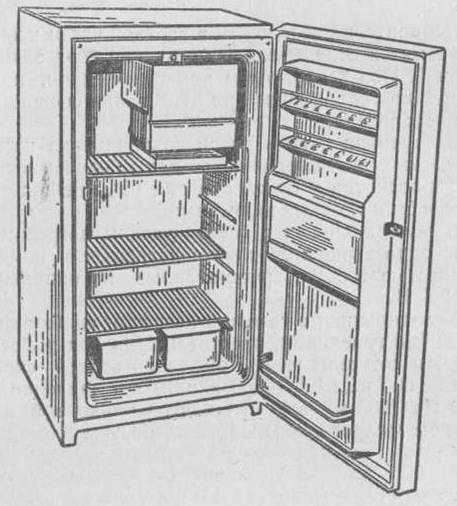

Рис.150. Холодильник «Север-6».

Испаритель расположен в верхней части камеры, над ним имеется отделение низких температур, закрываемое дверцей. Под испарителем помещен поддон, предназначенный для сбора воды при оттаивании снежного покрова с испарителя.

Внутренняя панель двери холодильника изготовлена из пластмассы, имеет емкости для хранения расфасованных продуктов и отделение для размещения бутылок с молоком и другими напитками.

В холодильниках с электрическим нагревом применяют односекционные электронагреватели номинальной мощностью 125 Вт, рассчитанные на напряжение 127 или 220 В.

Холодильники с газовым нагревом снабжают инжекционными горелками, рассчитанными для работы на городском сетьевом газе. При теплотворной способности газа 35600 кДж/м³ (8500 ккал/м³) и давлении в сети 1270 Па (130 мм вод. ст.) расход его на эти холодильники составляет не более 0,72 м³ в сутки.
