Капиллярные трубки

В малых холодильных машинах для бытовых холодильников и торгового холодильного оборудования для дросселирования холодильного агента используют так называемые капиллярные трубки. Это медные трубки с очень малым внутренним диаметром (от 0,6 до 2,0 мм) и относительно большой длины (от 2 до 4 м).

Протекая по такой трубке, холодильный агент дросселируется.

Капиллярную трубку подбирают так, чтобы проходящее через нее количество холодильного агента соответствовало производительности компрессора.

Очевидно, что в машинах с капиллярными трубками после остановки компрессора парообразный холодильный агент переходит из конденсатора в испаритель, и таким образом давление во всей системе почти выравнивается, что облегчает пуск компрессора, но снижает холодопроизводительность машины на 10-15%. Применение капиллярных трубок повышает надежность машины и снижает ее стоимость.

Поплавковые регулирующие вентили

Для регулирования уровня в кожухотрубных испарителях и промежуточных сосудах применяют поплавковые регулирующие вентили (ПРВ) или поплавковые регуляторы (ПР).

Верхняя часть корпуса поплавкового регулятора (рис.66) соединена трубкой с паровым пространством испарителя, а нижняя часть - с жидкостным. Таким образом, поплавковая камера и испаритель представляют собой сообщающиеся сосуды: уровень жидкости в них одинаковый. При снижении уровня поплавок 5 опускается, коромысло 6 с грузом 7 поворачивается по часовой стрелке вокруг оси 4, укрепленной в насадке 3, и отводит запорную иглу 2 (клапан) от седла 1, увеличивая отверстие для прохода жидкости. Холодильный агент, поступающий в верхнее отверстие крышки, дросселируется и по вертикальному каналу, закрытому снизу пробкой, и через нижнее отверстие направляется в испаритель, минуя поплавковую камеру.

Р ис.66. Регулирование уровня в испарителе поплавковым регулятором непроходного типа:

а - схема включения; б - поплавковый регулятор низкого давления непроходного типа ПР-5: 1 - седло, 2 - регулирующая игла, 3 - сальник регулирующей иглы, 4 - ось вращения поплавкового механизма, 5 - поплавок, 6 - рычаг поплавка, 7 - противовес поплавкового механизма.

Поплавковые вентили такого типа называют непроходными. Преимущество их в том, что уровень жидкости в камере поплавка более стабилен, чем в испарителе.

Недостаток этих регуляторов: уровень в испарителе определяется высотой, на которой смонтирован корпус ПРВ, и не может быть изменен в процессе эксплуатации. Диапазон пропорциональности (изменение уровня от закрытия до полного открытия клапана) определяется конструктивными размерами ПР и также не регулируется.

Для удобства разборки и очистки ПР на линиях жидкости и пара устанавливают запорные вентили. При ревизии ПР эти вентили перекрывают и пользуются ручным регулирующим вентилем РВ. Для сигнализации о переполнении испарителя или о недозаполнении его в случае неисправности ПР параллельно ставят дистанционный указатель уровня (ДУ).

В системах с одним испарителем для поддержания уровня в нем можно регулировать уровень жидкости на стороне высокого давления. Поплавковый регулятор высокого давления типа ПР-1, устанавливаемый на аммиачных установках средней холодопроизводительности (рис.67), относится к регуляторам проходного типа.

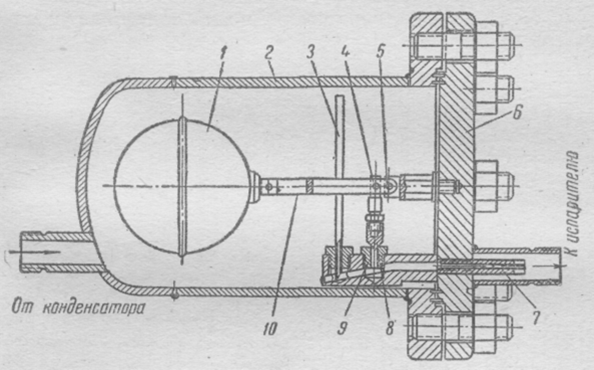

Рис.67. Поплавковый регулятор ПР-1:

1 - поплавок, 2 - поплавковая камера, 3 - паровая трубка, 4 - ось соединения регулирующей иглы с рычагом поплавка, 5 - ось вращения поплавка, 6 - крышка поплавкового регулятора, 7 - дроссельное устройство, 8 - регулирующая игла, 9 - седло, 10 - рычаг поплавка.

Жидкий агент из конденсатора попадает в камеру 3 поплавка 1, который поднимается, вращаясь вокруг оси 5, и клапан 8, укрепленный на оси 4, поднимается, увеличивая отверстие в седле 9. В трубке 7 аммиак дополнительно дросселируется и поступает в испаритель. Небольшая часть насыщенных паров по капиллярной трубке 3 проходит на сторону промежуточного давления (перед дросселем 7). Благодаря этому давление в камере поплавка несколько ниже, чем в конденсаторе. Это обеспечивает хорошее поступление аммиака из конденсатора в ПР-1, даже если прибор расположен выше конденсатора. Таким образом, ПР-1, поддерживая определенный уровень в камере поплавка, перепускает из конденсатора в испаритель жидкий аммиак.
