Фильтры

Фильтры применяют на холодильных установках для улавливания механических загрязнений (окалины, ржавчины, песка и пр.), остающихся в системе машины после ее монтажа. Перемещаясь с холодильным агентом при его циркуляции, загрязнения могут попасть в цилиндр компрессора под его клапаны, в запорные и регулирующие вентили и этим нарушить нормальную работу машины и вызвать преждевременный ее износ. Особенно вредные последствия могут быть при засорении дросселирующих устройств в автоматических машинах.

Фильтры устанавливают на паровых и жидкостных линиях. При расположении на паровой линии их называют паровыми, а на жидкостной - жидкостными.

Паровые фильтры монтируют перед компрессором, а жидкостные - на выходе из ресивера, перед регулирующим вентилем.

Р ис.68. Фильтры:

а – аммиачный: 1 - корпус, 2 - патрубок, 3 - решетчатый цилиндр, 4 – сетчатый цилиндр;

б - фреоновый: 1 - корпус фильтра, 2 – штуцер, 3 – заглушка, 4 - гайка накидная, 5 – прокладка, 6 - сетка латунная.

Фильтрующим материалом в фильтрах аммиачных машин служат стальные сетки, а во фреоновых фильтрах - медные и латунные сетки, асбестовая ткань, сукно, фетр, замша.

На рис.58 изображены паровой аммиачный и жидкостный фреоновый фильтры. Последний показан вместе с жидкостным запорным вентилем ресивера.

Осушители фреона

При рассмотрении свойств холодильных агентов отмечалось, что вода почти не растворяется во фреоне. Оказавшись в системе машины, она может привести к образованию ледяных пробок и нарушить нормальную работу установки. Особенно часто образуются такие пробки в регулирующих вентилях и капиллярных трубках.

Влага может попасть в систему холодильной машины при ее сборке, монтаже или ремонте. Проникает она также с воздухом через неплотности при работе холодильной машины при давлениях ниже атмосферного. В герметичных компрессорах влага может появиться в системе вследствие выделения ее электроизоляционным материалом встроенных электродвигателей.

Для поглощения влаги все фреоновые машины снабжают специальными осушителями. Часто осушители объединяют с фильтром и выпускают в виде единого аппарата, называемого фильтром-осушителем. В качестве сорбента в них используют силикагель - аморфный кремнезем. Это твердое стекловидное вещество с микроскопическими порами, обладающее большой способностью поглощать влагу. Наряду с силикагелем широко распространен синтетический цеолит - кристаллический активированный алюмосиликат, обладающий большей поглотительной способностью, чем силикагель.

Фильтр-осушитель, применяемый во многих моделях фреоновых холодильных машин (рис.59), состоит из цилиндрического стального корпуса; к одному торцу его приварено донышко со штуцером, к другому - фланец.

К фланцу на прокладке крепят болтами крышку со штуцером для присоединения входной трубки. Силикагель помещают в корпусе между двумя латунными сетками, и для предотвращения перемещения он поджимается пружиной. В донышко ввернут фильтр, фильтрующий элемент которого состоит из латунной сетки, обмотанной асбестовым полотном.

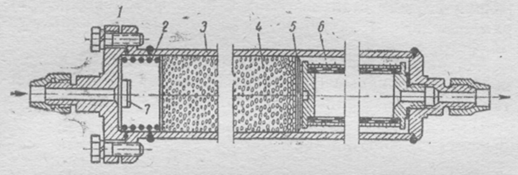

Рис.59. Фильтр-осушитель:

1 - крышка, 2 - пружина, 3 - корпус, 4 - силикагель, 5 - латунная сетка, 6 - фильтр, 7 – отбойник.

Устанавливают фильтры-осушители, так же как и фильтры на жидкостной линии, между ресивером и регулирующим вентилем.

Направление движения холодильного агента через фильтр-осушитель должно быть таким, как показано на рисунке, чтобы исключить возможность уноса пыли силикагеля в систему холодильной машины.
