Лабораторная работа э6 Диодные схемы сравнения фаз двух синусоидальных эдс
Работа включает:
Изучение принципа действия диодных элементов сравнения фаз двух синусоидальных ЭДС.
Выбор схем сравнения, расчет параметров элементов схем.
Расчет и построение функциональных и информационных характеристик элементов сравнения фаз.
Компьютерное исследование элементов сравнения фаз.
Составление предварительного отчета
Выбор схем элементов сравнения, расчет параметров схем.
Расчет и построение функциональных характеристик элементов сравнения.
Расчет и построение информационных характеристик элементов сравнения.
Расчет и построение характеристик действия элементов сравнения совместно с нуль – индикатором (НИ).
Методические указания. Изучить §2–6 с.67–70, §6–3, §6–4 [3].

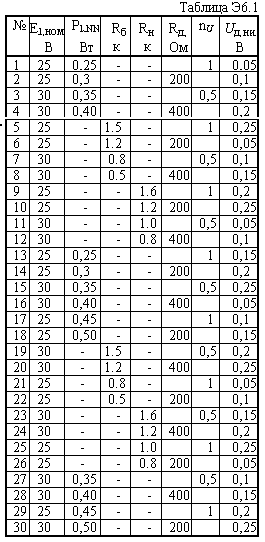

К п.1. В нечетном варианте исследуется схема сравнения фаз с трансформаторами, в четном варианте – схема сравнения фаз с делителями. Расчет параметров схем и отношения амплитуд Wпр, при котором схема переходит из одного режима в другой проводится в соответствии с 6–34 – 6–52 [3] и параметрами, заданными в табл.Э6.1.
К п.2 Функциональные характеристики элемента сравнения фаз (проходная характеристика и граничная линия) показаны на рис. 6–15[3]. Для построения проходной характеристики необходимо рассчитать коэффициенты преобразования схемы сравнения для двух режимов работы, с.209–210 [3]. Построить проходные характеристики при двух значениях амплитуд сравниваемых сигналов, Е1=30В, Е2<Е1,ном/Wпр и при Е1=Е2=Е1,ном/2.
К п.3. Относительный уровень выходного сигнала определяется как отношение мощности сигнала к мощности помехи на выходе схемы. Значение сигнала и амплитуд синусоидальных помех на выходе схемы определяется по разложению в ряд Фурье выходного напряжения (6–59), (6–62) [3]. Построить зависимости выходного сигнала и амплитуды второй гармоники от разности фаз сравниваемых сигналов , изменяемой в пределах от 0 до с шагом /2. Вычислить относительный уровень сигнала и построить его зависимость от разности фаз .
К п.4. Исследуются две характеристики действия схем сравнения фаз, включенных совместно с НИ.
Первая из них Е2,д=f(Е1) строится при условии совпадения по
фазе
сравниваемых величин и определяет в
плоскости амплитуд сравниваемых сигналов
область значений Е1
и Е2,
при которых действует НИ. Строится при
заданном значении Uд,ни,
при изменении Е1
от 0 до 30 В. При построении характеристики
плоскость Е2=f(Е1)
разбивается линиями Е2=Е1/Wпр
и Е2=Е1Wпр
на области разных
режимов
работы схемы сравнения. В области режима
NN
линия действия определяется выражением
Е1,д,min=Uд,ни/kNN
(Е1<Е2)
и Е2,д,min=Uд,ни/kNN
(Е1>Е2).
Эти линии пересекаются с линиями
Е2=Е1/Wпр
и Е2=Е1Wпр.
Соединение точек пересечения дает линию
действия в области режима NR.
Штриховка наносится в области действия.
Вторая характеристика (рис.2–10, [3]) разделяет комплексную плоскость Ė2/Ė1 на области действия и не действия НИ. Это будет отрезок, параллельный мнимой оси и проходящий при =0 через точку Wд,min=Е2,д,min/Е1,ном. Характеристика рассчитывается при Е1=Е1,ном и Е2,max=10Е2,д,min. Наибольший угол действия равен д=arccos(Е2,д,min/Е2,max). Штриховка наносится в области действия.
Работа в лаборатории
Собрать рассчитанную схему сравнения. На вход схемы подключить два источника синусоидального напряжения промышленной частоты, на выход схемы – осциллограф, два вольтметра, один из вольтметров работает в режиме измерения DC, а второй – в режиме АС. В схеме с трансформаторами для идеальных TV установить реальные активные сопротивления первичной и вторичной обмоток (порядка 100 Ом). Для заземления использовать первичную обмотку одного из TV. Провести настройку расчетных режимов и режимов работы осциллографа.
2.Снять проходные характеристики схемы сравнения при двух значениях амплитуды сравниваемых сигналов Е1=Е1,ном, Е2<Е1,ном/Wпр и при Е1=Е2=Е1,ном/2. Разность фаз меняется от 0 до с шагом /4. Характеристики строятся на одном рисунке. По проходным характеристикам построить граничную линию схемы.
3. Определить относительный уровень выходного сигнала. Для этого снять зависимости U0,вых=f() и U~,вых=f(). При измерении установить Е1,ном и Е2=5В, а разность фаз изменять в пределах от 0 до с шагом /4. Зарисовать осциллограммы на выходе схемы при 0 /2.
На выходе схемы установить частотный фильтр, представляющий собой емкость, сопротивление которой на частоте 100Гц в десять раз и более меньше сопротивления Rн. Повторить измерения зависимостей U0,вых=f() и U~,вых=f(). Построить на одном рисунке зависимости U0,вых=f() и U~,вых=f() для схемы сравнения с фильтром и без фильтра.
По результатам измерений вычислить и построить зависимость относительного уровня выходного сигнала от разности фаз.
4.Снять
характеристики действия элемента
сравнения с НИ. Н
Для снятия второй характеристики устанавливается Е1=Е1,ном. Точки характеристики определяются при изменении разности фаз в пределах от 0 до 2 с шагом /6. Для установленной разности фаз , увеличиватьЕ2 от 0 до значения, при котором действует НИ, фиксируются значения Е2, соответствующие началу и концу вибрации ключа. При построении зависимости отметить область вибрации и нанести штриховку в области действия. Установить Е1=10 В, повторить измерения. Характеристики построить на одном рисунке. По этим же измерениям строится зависимость Е2() для двух значений Е1=const.. При построении зависимости отметить область вибрации и нанести штриховку в области действия. Сделать выводы.
